工业嵌入式UEI立方体控制单元外观结构

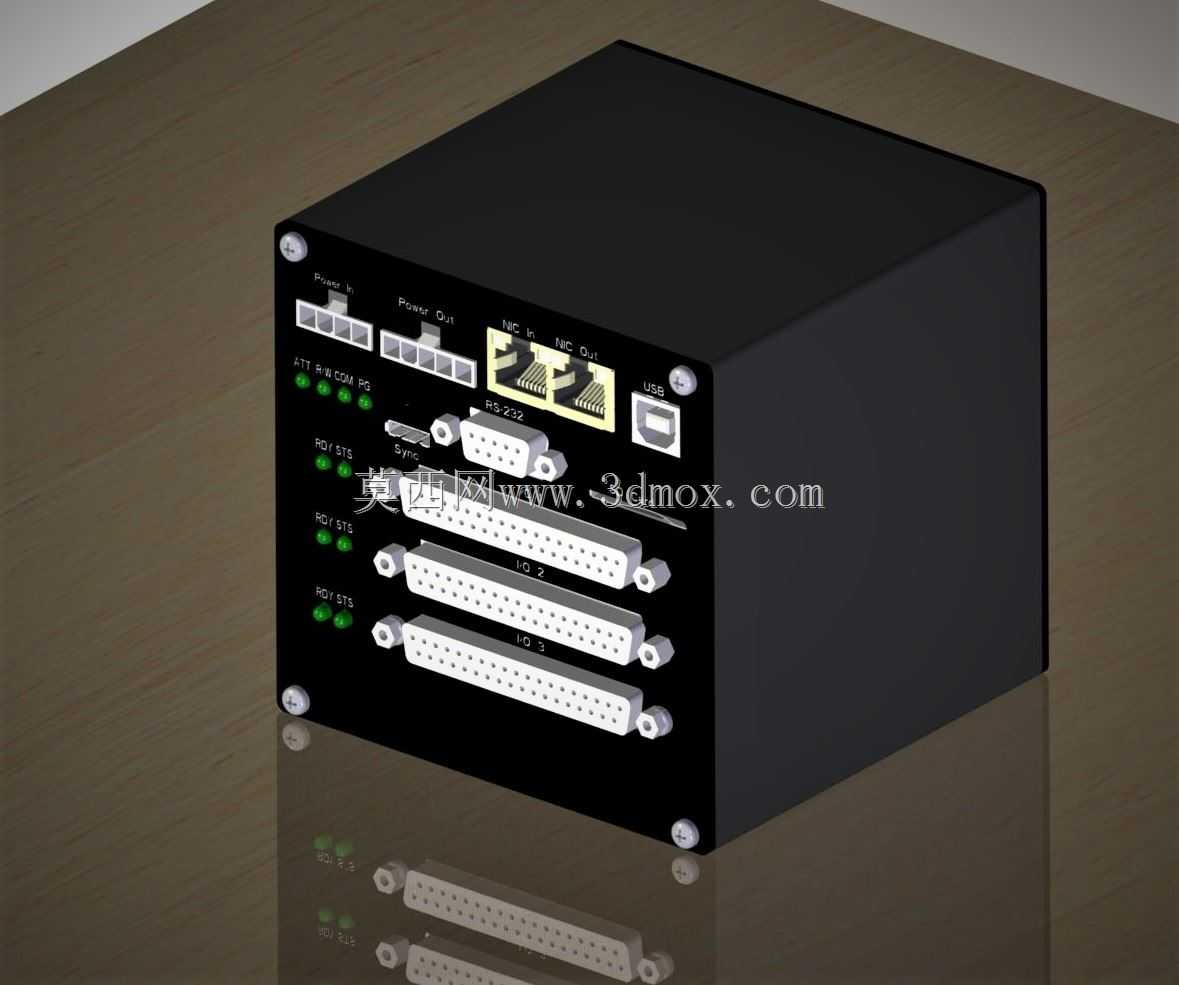

这款立方体形态的工控硬件，常部署在分布式测试台架、小型产线控制节点、车载数据采集舱这类空间紧凑的场景里，作为核心IO与通讯交互载体使用。从结构设计来看，整机采用正立方体的封闭式金属壳体，所有对外交互接口全部集中在单一侧面排布，其余五个面均为平整无凸起的封闭面，这种布局一方面能最大化利用安装空间，不管是嵌入设备柜体夹层、固定在设备侧壁还是层叠排布在小型机架内，都不会出现接口被遮挡、接线操作空间不足的问题；另一方面封闭的壳体结构能对内部电路板形成有效防护，减少工业现场粉尘、碎屑对内部电路的影响。接口排布上，设计时按照信号类型做了分区规划，最上方布置以太网通讯接口，满足和上位机、其他工控节点的高速数据交互需求，旁边预留USB接口可用于本地调试、数据导出操作；往下依次排布多组不同针数的D型连接器，分别对应数字量输入输出、模拟量采集、脉冲信号传输等不同功能的通道，每组接口旁都预留了状态指示灯位，可直观显示对应通道的工作状态，最上方的端子接口则用于电源接入与少量硬线急停信号的连接，接线时能顺着接口分区快速理线，避免不同电压等级的线缆混接带来的干扰问题。安装边界上，壳体四个角预留了沉头安装孔位，支持直接通过螺丝固定在安装平面上，也可搭配标准导轨卡扣实现DIN导轨安装，适配不同场景的安装需求；整机外形规整无外凸结构，安装时预留的接线空间只需满足接口侧线缆弯折半径即可，其余侧面可紧贴安装面或相邻设备布置，能极大压缩占用的安装空间。建模过程中，所有接口的安装尺寸、连接器突出壳体的高度、指示灯的排布位置都严格按照实物比例还原，壳体的边角做了小尺寸倒角处理，既避免锐边划伤操作人员，也不会额外增加整机的外形尺寸，内部预留的电路板安装空间、接口与壳体的配合间隙都符合常规工控硬件的设计公差要求，可直接用于设备布局仿真、安装干涉检查、工控系统方案展示等场景。
