霍尼韦尔八槽冗余PS机架结构设计

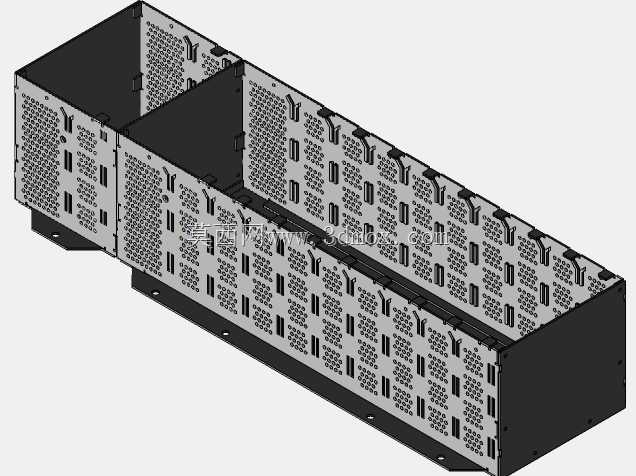

在工业控制系统的电气柜集成场景中，这类多槽位冗余机架是承载PLC核心模块的关键安装载体，主要用于ControlEdge系列PLC系统的模块排布与固定，为电源模块、IO模块、通讯模块提供统一的安装基准与物理防护。从结构设计来看，整体采用长条形分体拼接式钣金结构，主体框架通过折弯、冲压工艺成型，侧壁密布的散热冲孔兼顾了通风散热需求与结构刚性，避免大尺寸钣金件出现形变问题，同时冲孔排布遵循电磁屏蔽的相关设计要求，减少外部电磁干扰对机架内部模块信号传输的影响。机架两侧预留的安装耳带有标准安装孔位，可直接固定在电气柜内部的DIN导轨或者安装梁上，安装孔的位置公差控制在±0.1mm范围内，保证多机架拼接时的孔位对齐，不会出现模块插拔卡滞的问题。八槽位的排布设计支持冗余电源配置，相邻槽位的间距严格匹配对应PLC模块的外形尺寸，槽位内部设置的导向卡扣可在模块插入时自动对位，防止模块插反或者插偏，同时卡扣自带的锁紧结构可避免设备运行过程中因振动导致模块松脱。机架内部预留了统一的走线空间，背部的走线槽位可容纳模块间的通讯排线与供电线缆，线缆排布后不会与模块插拔路径产生干涉，方便后期运维时的模块更换与线路检修。从安装边界来看，机架整体深度适配标准深度的电气柜安装空间，前端突出部分不会与柜内其他元器件产生空间冲突，上下预留的散热间隙可保证模块运行时产生的热量通过自然对流及时散出，无需额外加装散热附件即可满足常规工业环境下的运行温度要求。设计过程中充分考虑了冗余配置的使用需求，双电源槽位的独立供电回路设计可实现电源模块的无缝切换，当其中一路电源出现故障时，另一路电源可立刻承接供电负载，不会造成控制系统停机，保障生产线的连续稳定运行。机架表面采用黑色静电喷塑处理，既提升了钣金件的防锈耐腐蚀能力，也符合工业电气设备的外观配色规范，表面粗糙度控制在合理范围内，不会出现漆面脱落或者积灰难以清理的问题。
