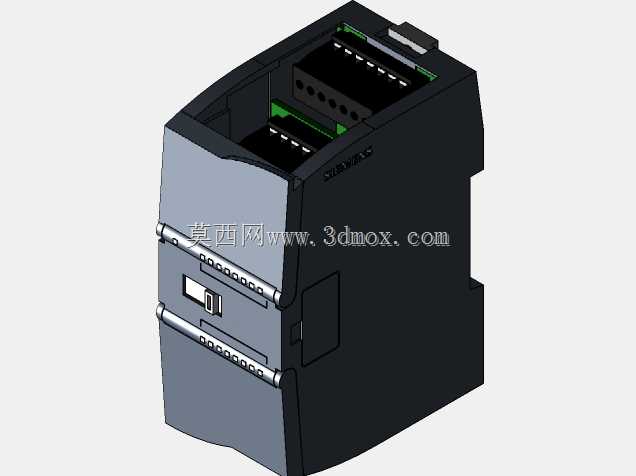

西门子SM1234工业信号采集扩展模块

在中小型自动化产线的电控系统搭建过程中，这类信号扩展模块是补足PLC本体IO点位缺口的核心配套部件，常被用于离散制造工位的信号交互场景，比如装配线的传感器信号采集、执行器状态反馈、模拟量信号转换传输等环节，直接决定整套电控系统的信号交互稳定性。从实际使用场景来看，该模块适配S7-1200系列PLC的扩展安装需求，可同时处理数字量与模拟量信号的输入输出转换，能将现场各类传感器采集的电压、电流信号转换为PLC可识别的运算数据，也可将PLC输出的控制信号转换为现场执行机构可识别的驱动信号，省去额外加装信号转换模块的成本，缩减电控柜内的安装占用空间。从设计思路来看，模块整体采用模块化卡扣式结构设计，主体外壳采用阻燃级工业塑料材质，表面做了细微的磨砂纹理处理，可避免现场运维过程中留下划痕与指纹，同时具备一定的抗油污、抗粉尘能力，适配车间多尘、存在少量油污的复杂工况。模块正面设置了双层端子排结构，端子排旁配有清晰的点位标识与状态指示灯，运维人员在接线与故障排查时可快速对应点位，无需反复查阅手册；端子排采用快接式设计，配合标准螺丝刀即可完成接线操作，接线完成后可通过模块自带的端子盖板实现防护，避免现场金属碎屑掉落引发的短路风险。模块两侧设置了标准的扩展连接卡扣与通讯接插件，和同系列PLC或其他扩展模块拼接时可直接卡合固定，无需额外的连接配件，拼接后整体结构紧凑，接插件的接触可靠性经过工业场景验证，可承受一定程度的振动与冲击，不会因为设备运行产生的振动出现接触不良的问题。从安装边界来看，模块采用标准DIN导轨安装结构，可直接卡装在电控柜内的35mm标准导轨上，安装时需预留上下至少20mm的走线空间、左右至少10mm的散热间隙，避免模块密集安装导致的散热不畅问题；模块的外形尺寸适配标准电控柜的安装深度，接线端子朝向正面，柜门关闭后不会与柜门或柜内其他走线产生干涉。模块的整体结构做了等电位接地设计，外壳预留了标准接地点位，可有效屏蔽现场的电磁干扰，保障信号传输的稳定性，在变频器、伺服驱动器较多的强电磁干扰场景下也能稳定运行，不会出现信号跳变、数据丢包的问题。在进行三维布局设计时，该模型可直接导入电控柜布局装配体中，精准匹配安装点位的空间占位，提前校验走线空间、散热间隙是否充足，避免实际安装时出现部件干涉、空间不足的问题，大幅缩短电控系统的设计迭代周期。
