电脑CPU散热用轴流冷却风扇结构

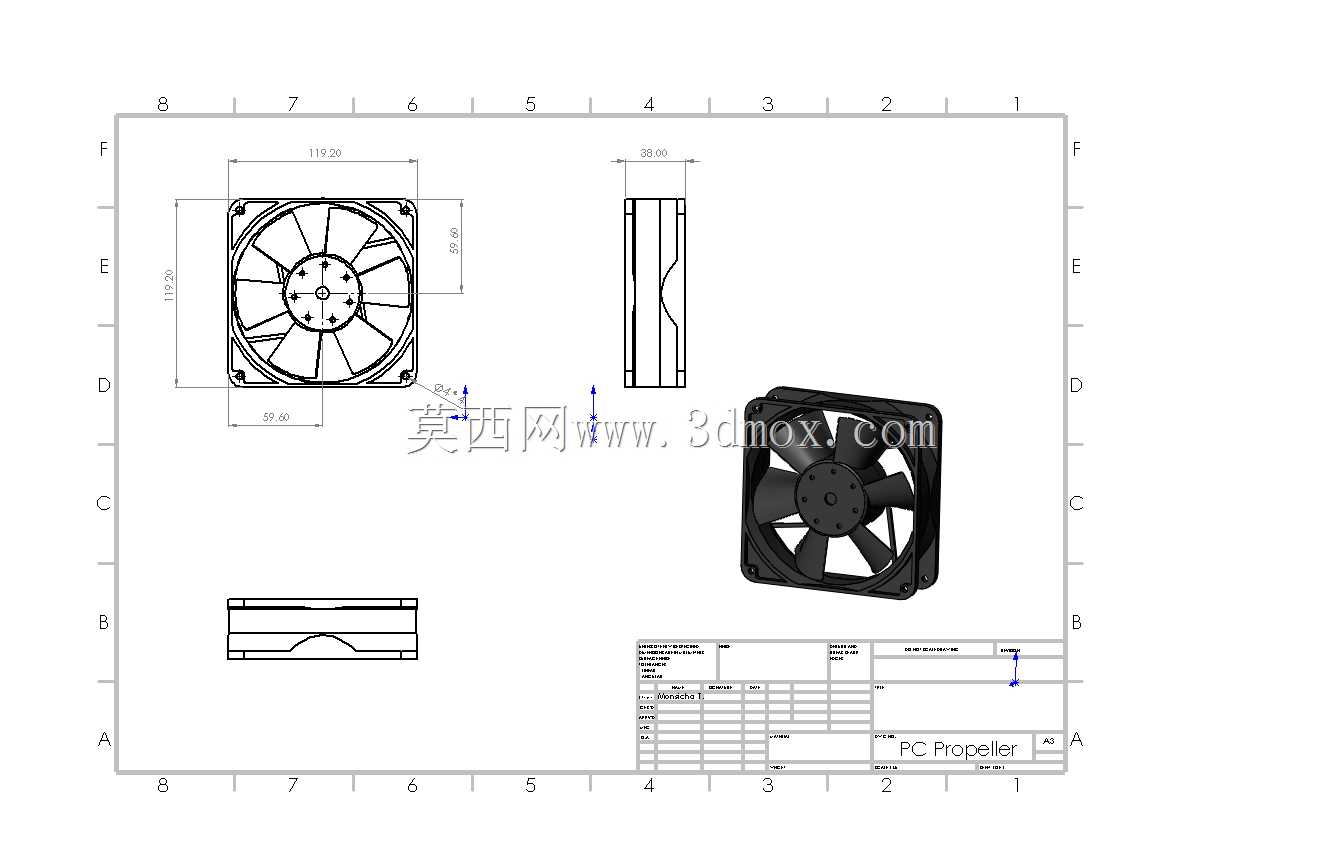

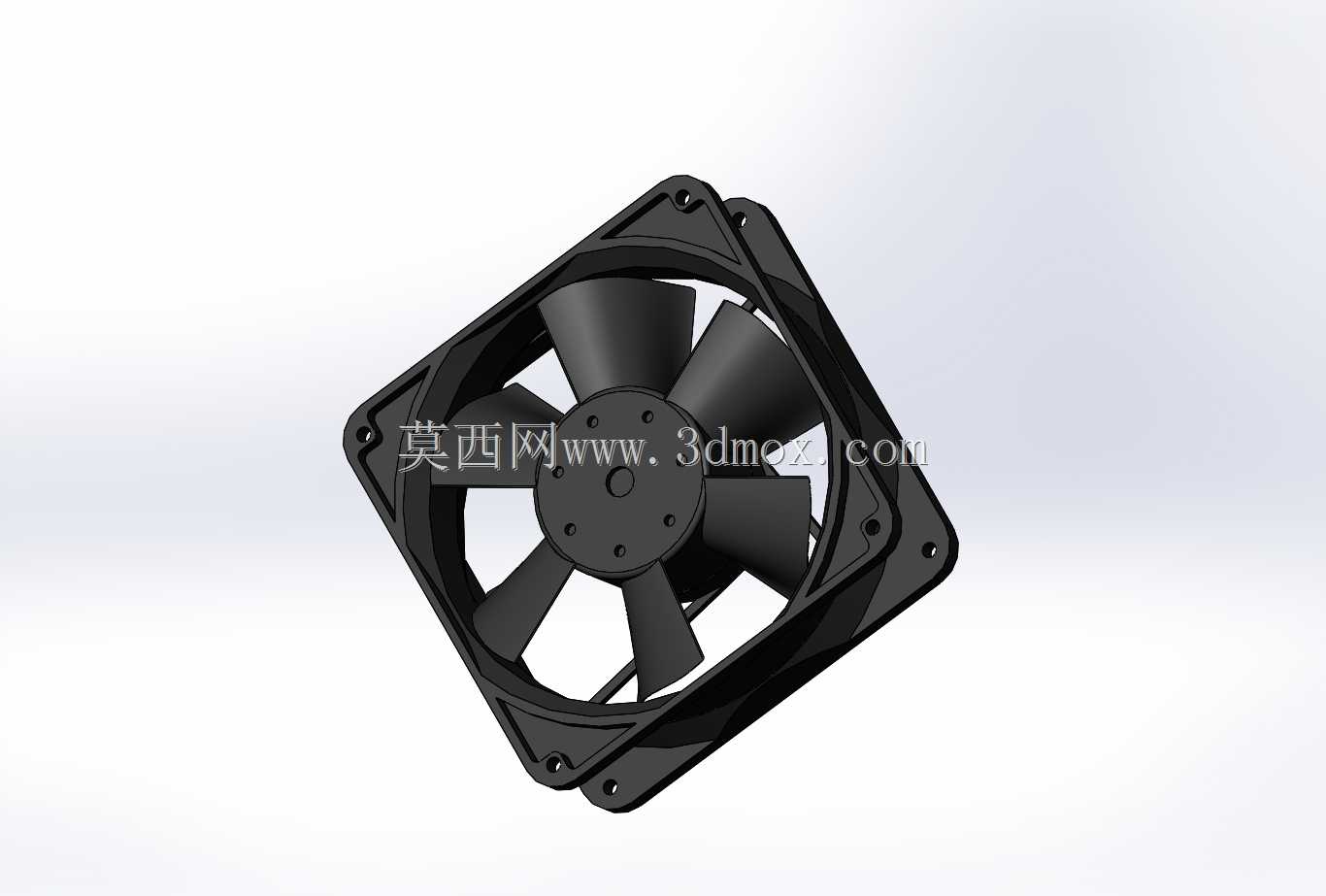

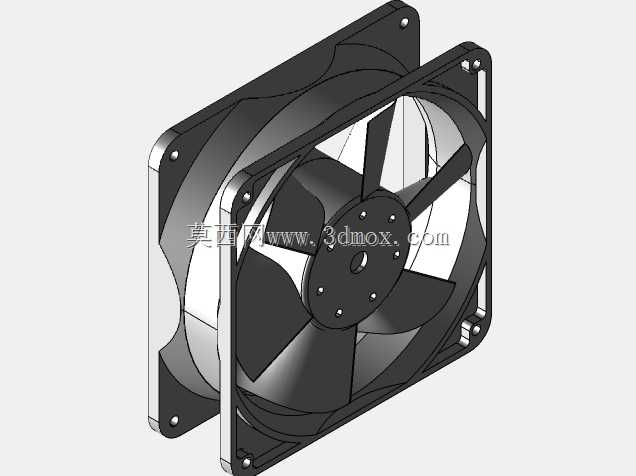

在桌面级计算机、工控机、小型服务器的硬件散热体系里，这类轴流冷却风扇是风冷散热链路里的核心动力部件，主要作用是驱动空气形成定向流动，带走CPU散热器鳍片上堆积的热量，避免处理器因持续高负载运行出现温度过高触发降频、甚至硬件损坏的问题。不同于普通民用小尺寸风扇，这款产品的设计首先考虑了长期高负载运行的可靠性，外框采用一体式方形注塑结构，四个角预留了标准安装孔位，孔位间距匹配主流台式机CPU风冷散热器、机箱散热位的通用安装尺寸，安装时可以通过橡胶减震钉或者自攻螺丝固定，既能够适配塔式散热器的侧向安装需求，也能直接固定在机箱通风位作为机箱进出风部件使用。扇叶部分采用七叶大倾角曲面设计，这种叶型是经过多次流场仿真调整后的结果，在相同转速下能够输出更大的静压，克服散热器鳍片密集排列带来的风阻，避免出现气流无法穿透鳍片导致散热效率骤降的问题，同时叶根到叶尖的弧度做了渐变处理，能够降低叶片切割空气时产生的涡流噪音，兼顾散热性能与运行静音表现。扇框的四个边角做了加厚处理，安装孔位内嵌了金属衬套，避免多次拆装后塑料孔位出现滑牙、开裂的问题，框体边缘做了窄边导风设计，能够减少气流从扇叶边缘泄漏的损失，让更多气流沿着轴向直吹散热鳍片。从结构设计的细节来看，扇叶与中心电机转子采用卡扣式固定结构，中心电机的定子部分做了密封处理，能够阻挡日常使用环境中的灰尘、浮毛进入电机轴承位置，延长轴承的使用寿命，电机出线位置做了防拉扯的应力释放结构，避免安装布线时拉扯线材导致内部接线断裂。这类风扇的供电接口匹配主板标准风扇插针，支持转速调节功能，能够根据处理器的实时温度动态调整转速，在低负载时降低转速减少噪音，高负载时提升转速强化散热能力。在实际选型应用中，这款风扇除了用于CPU散热场景，也可以适配小型工控机柜、嵌入式设备、电源模块的风冷散热需求，只要安装孔位尺寸匹配、供电参数符合要求，就可以直接替换同规格的老旧风扇，不需要额外修改安装结构。建模过程中对扇叶的曲面弧度、扇框的安装公差、电机位的配合尺寸都做了精准还原，每一处卡扣、安装孔的尺寸都符合实际量产产品的公差要求，能够直接用于散热结构的装配干涉检查、风路仿真模拟参考，也可以作为电脑周边配件结构设计的参考素材，帮助设计人员快速完成散热模块的布局验证，减少重复建模的工作量。
