台式机CPU轴流散热风扇结构设计

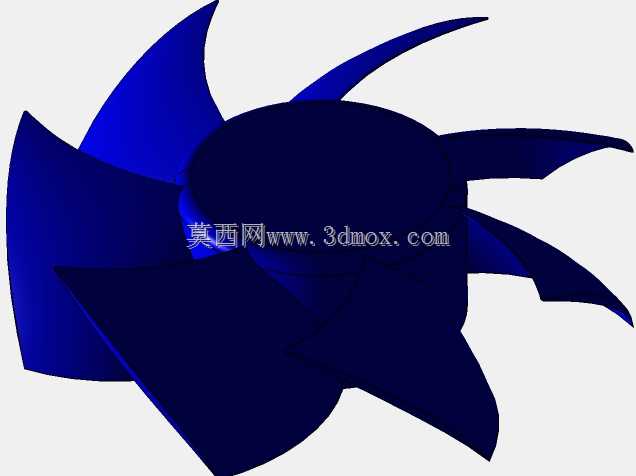

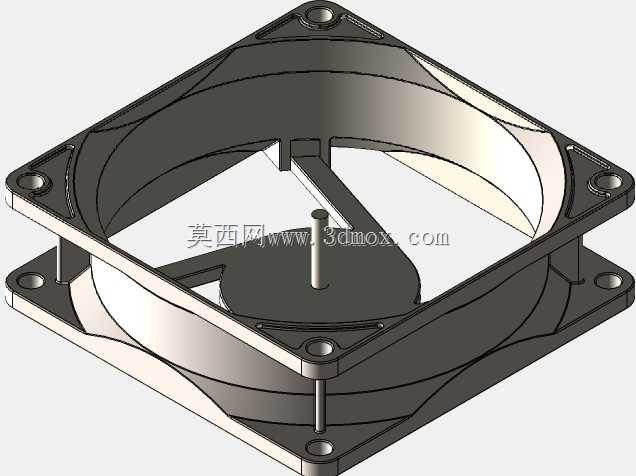

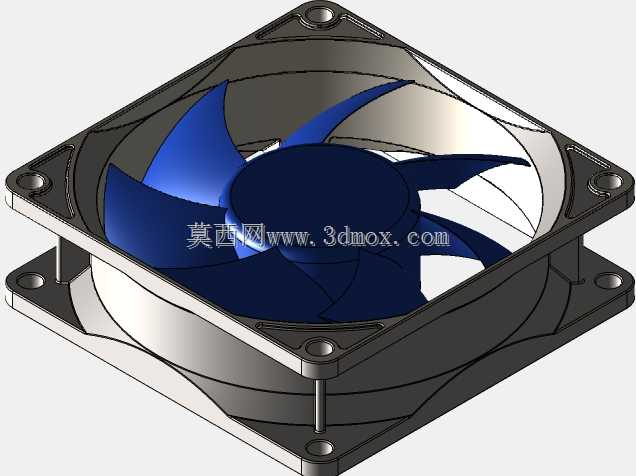

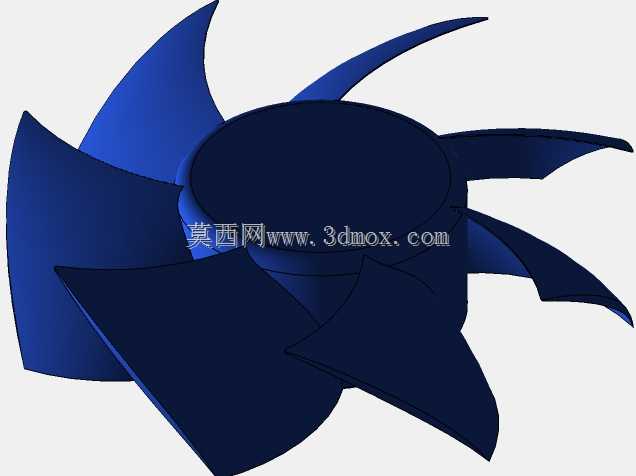

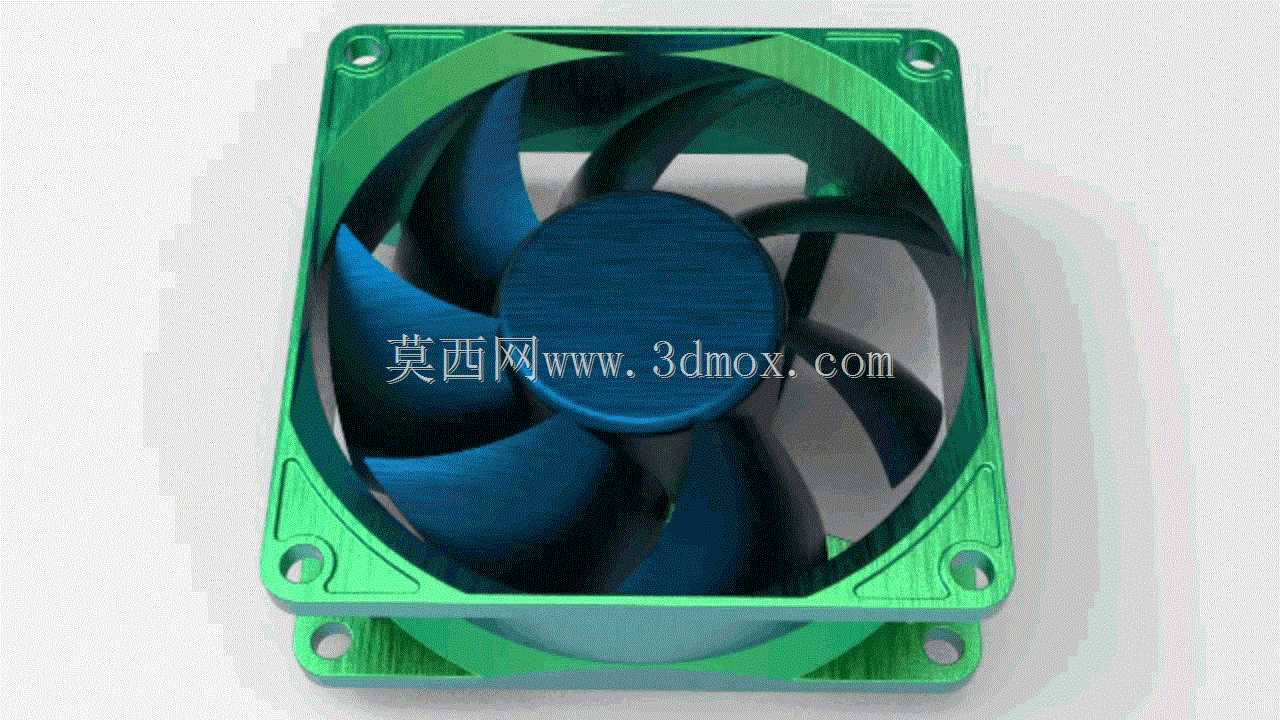

日常做消费电子结构设计时，CPU散热风扇是台式主机、工控机、嵌入式计算设备里绕不开的核心散热部件，很多刚入行的工程师容易把它当成简单的标准件，实际做整机热设计和结构适配时，每一处细节都直接影响散热效率和运行可靠性。这款轴流散热风扇采用标准方形外框结构，四个角预留带沉台的安装孔位，适配行业通用的安装孔距，不管是搭配铝挤鳍片散热器、塔式热管散热器还是水冷排的固定位，都能直接匹配，不需要额外做转接支架，外框的厚度和边角圆角做了防磕碰处理，装配时不会刮伤周边的线材和板卡元件。扇叶采用七叶大倾角曲面设计，做建模的时候特意优化了叶型的进风角和出风角，在相同转速下能获得更高的风量和风压，同时叶根和外框之间预留了均匀的转动间隙，既避免扇叶转动时蹭框产生异响，又能减少间隙漏风提升送风效率，扇叶中心的轮毂做了内凹式结构，把驱动电机的转子部分完全包裹在内，既可以优化进风端的气流导向，也能避免日常装配时手指或者线材误触转动的扇叶造成损坏。从实际应用场景来看，这类风扇除了用在台式电脑的CPU散热位，还可以适配1U/2U机架式服务器的散热模组、工业控制计算机的机箱通风位、甚至部分大功率LED灯具、小型逆变电源的散热场景，只要安装孔距和厚度尺寸匹配，都可以通过调整供电参数适配不同的散热需求。做结构建模的时候，外框的加强筋分布是重点，四个角的安装位周边做了加厚的筋条结构，打螺丝固定的时候不会因为扭力过大造成外框开裂，外框的进风侧做了微倒角处理，能减少进风端的气流紊流，降低运转时的风噪。扇叶的做动平衡校验的预留位也在模型里做了体现，轮毂边缘预留了动平衡去重的凹槽结构，实际生产时可以根据动平衡测试结果在对应位置去除少量材料，保证风扇高速运转时不会产生明显振动，避免长期振动造成主板上的元件虚焊、散热器扣具松动等问题。另外模型里也还原了风扇底部的出线槽结构，供电线可以从外框底部的预留槽位引出，不会凸出于风扇安装平面，装配时不会因为线材挤压造成风扇安装倾斜，影响和散热器鳍片的贴合度。很多工程师做整机散热仿真的时候，容易忽略风扇的实际P-Q曲线和结构遮挡的影响，这个模型把扇叶和外框的实际间隙、轮毂遮挡面积都做了1:1还原，导入热仿真软件时可以直接提取流道参数，不需要再手动修正模型简化带来的误差，不管是做结构适配校核还是散热方案验证，都能直接使用。
