电脑机箱方形轴流散热风扇结构设计

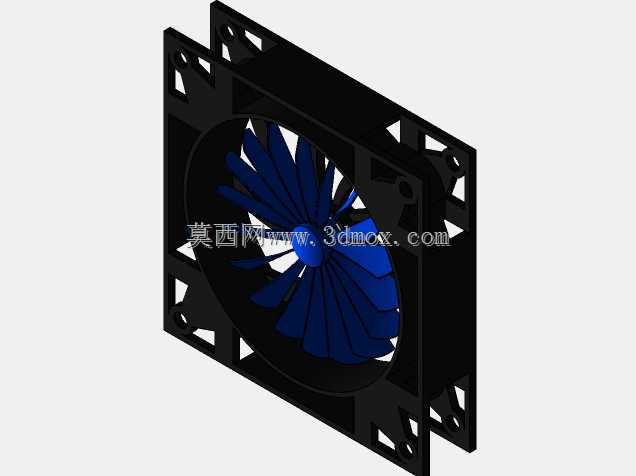

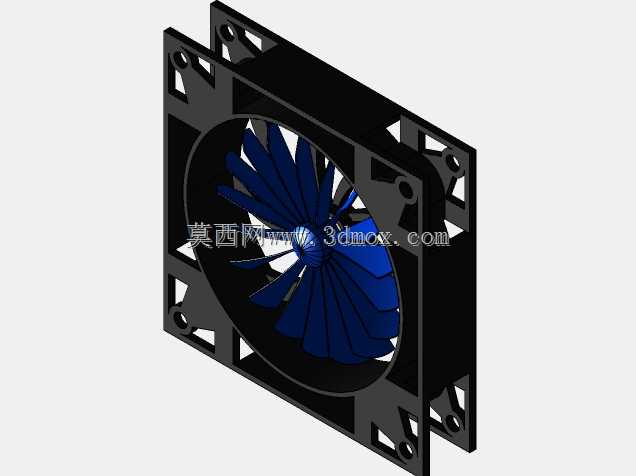

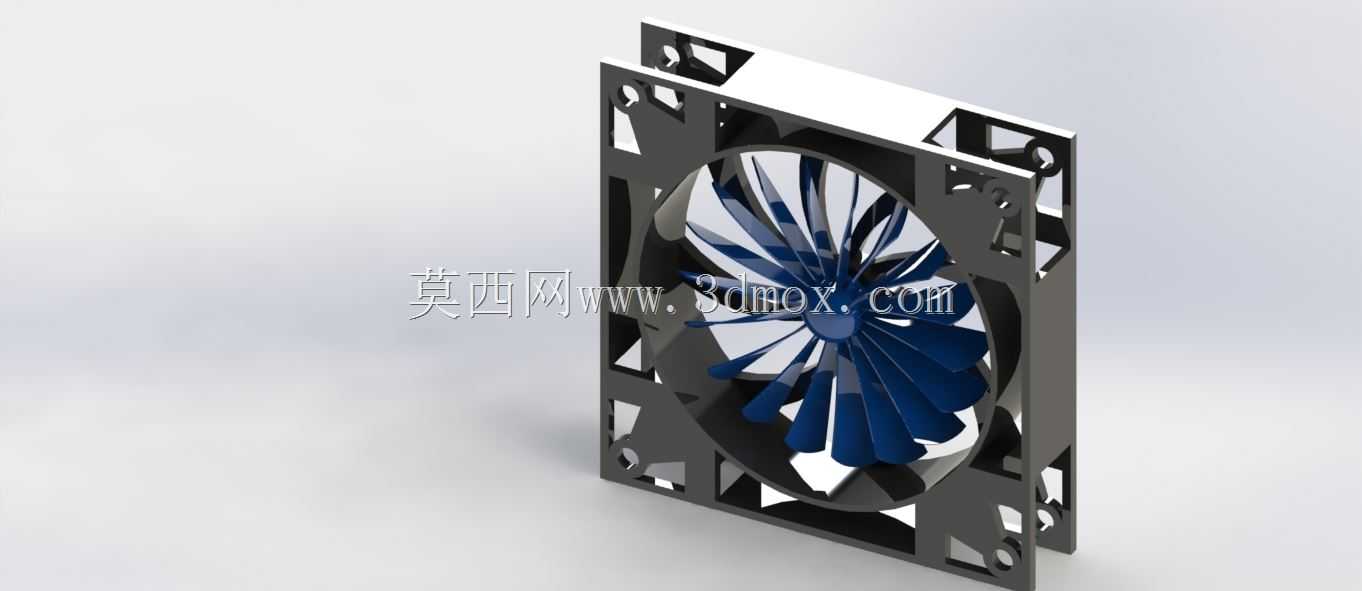

这款方形轴流散热结构，是电子设备风冷散热体系里的核心执行部件，日常在台式电脑机箱、工业控制柜、小型伺服驱动舱、嵌入式工控主机等场景中承担主动通风换热的职能，依靠叶片旋转驱动空气定向流动，带走元器件工作产生的累积热量，避免设备因内部温升过高出现性能降频、元器件寿命折损甚至热击穿故障。从结构设计逻辑来看，外框采用标准方形安装构型，四个角预留了贯穿式安装孔位，适配行业通用的安装孔距规范，安装时可通过螺丝直接固定在机箱面板、散热鳍片支架或者设备通风隔板上，外框的边框厚度做了等宽强化处理，既保证安装后的结构刚性，避免长期运行受振动影响出现安装松动，也能在叶片外圈形成规整的导风边界，减少叶片边缘的气流紊流损失，提升送风效率。叶片部分采用大弦长后掠式曲面构型，每片叶片的安装角从叶根到叶梢做了连续渐变设计，叶根处安装角偏大保证足够的气流驱动扭矩，叶梢处安装角收小降低叶尖涡流噪声，旋转过程中可以将轴向进风平顺地导向出风侧，相比直叶片设计，相同转速下能获得更大的风量输出，同时气动噪声控制表现更优，适配对运行噪音有要求的民用电子与办公设备场景。轮毂部分做了中心内凹的配重平衡结构，与内置驱动电机的输出轴直接配合，装配时可通过轮毂端面的定位台阶保证与电机轴的同轴度，降低高速旋转时的偏心振动。从安装边界来看，整体厚度适配常规机箱的风扇安装位预留空间，进出风侧的外框端面做了平整处理，可直接贴合防尘网、减震胶垫或者散热鳍片表面，不会出现装配干涉，外框侧面的走线槽预留了电机引线的排布空间，避免引线被旋转叶片剐蹭。在实际选型适配中，这类结构可根据设备的散热需求匹配不同转速的驱动电机，高转速版本适配高功耗硬件的强散热需求，低转速版本适配静音办公场景的通风需求，外框的方形结构也方便多组风扇并排拼接安装，组成大通风量的散热阵列，覆盖服务器机柜、大型工控设备的集中散热场景。
