台式机CPU轴流散热风扇结构设计

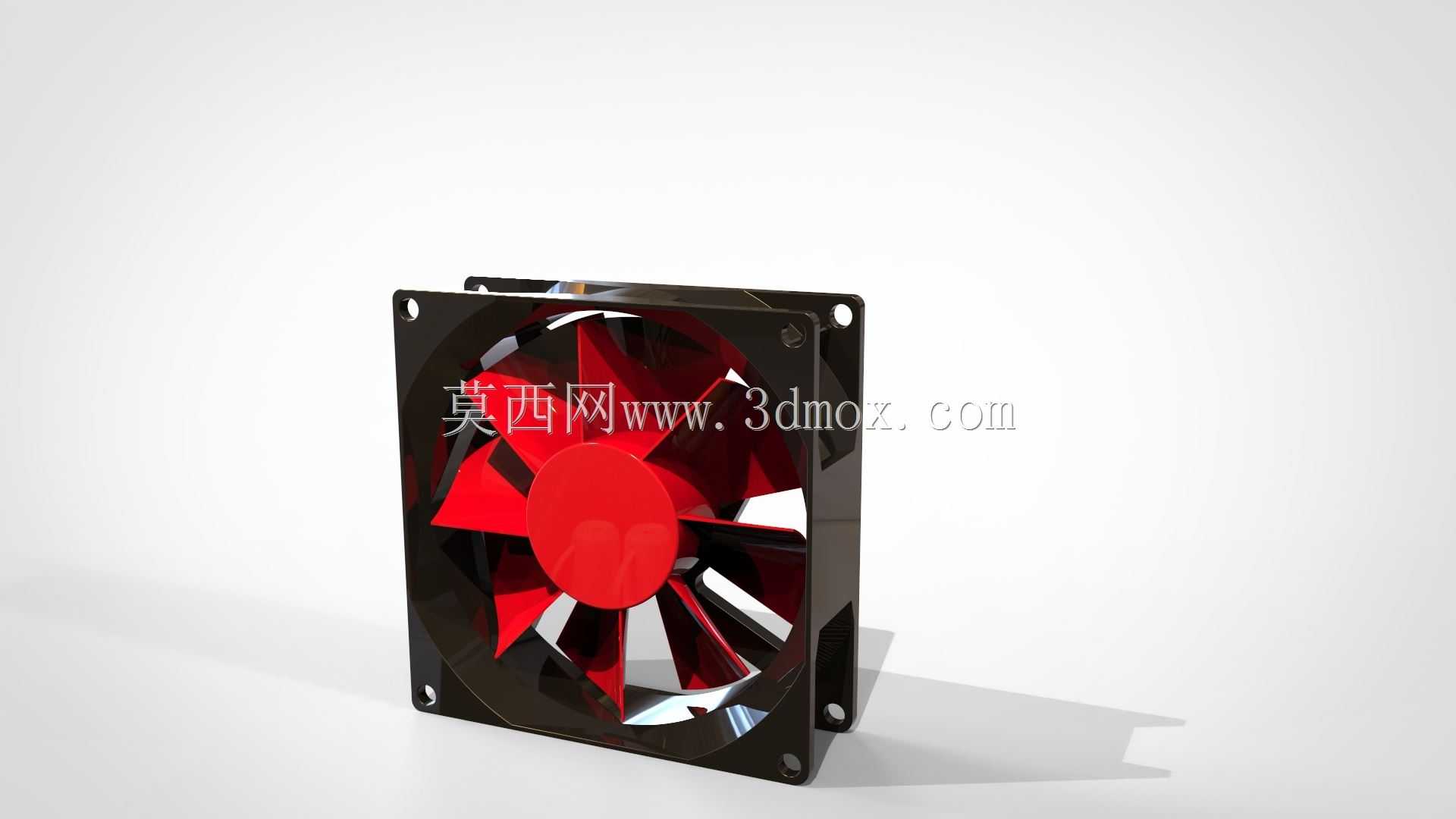

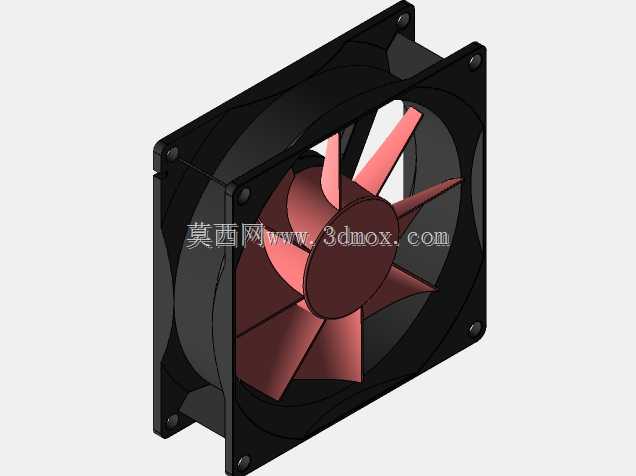

日常做PC硬件散热结构选型时，这类标准尺寸的轴流CPU风扇是接触频次极高的部件，它的核心作用是通过定向气流带走CPU散热器鳍片上蓄积的热量，避免处理器因核心温度过高触发降频保护，甚至出现长期高温运行带来的电子迁移寿命损耗。从结构设计逻辑来看，这款风扇采用方形外框搭配七叶红色扇叶的布局，外框四个角预留的标准安装孔位完全适配主流台式机CPU风冷散热器的扣具安装边界，安装时不需要额外做孔位适配改造，直接匹配M3规格的减震胶钉或者自攻螺丝就能完成固定，外框的厚度控制也完全符合ATX机箱内CPU区域的空间预留要求，不会出现和内存马甲、机箱侧盖干涉的问题。扇叶采用不等距排布的曲面设计，这种设计思路是为了打散扇叶旋转时切割气流产生的同频共振噪音，在相同转速下比等距扇叶的风噪表现更优，同时曲面叶型的导风角度经过优化，能在较低转速下输出足够的静压，保证气流可以顺畅穿透密集的散热器鳍片间隙，不会因为鳍片风阻过大导致风量大幅衰减。外框的进风侧做了微倒角处理，能减少进风端的气流紊流，降低进风损耗，出风侧的平直边框可以让气流更集中地导向散热器鳍片区域，避免气流四散导致的散热效率下降。扇叶中心的轮毂区域做了圆弧过渡，既可以保护内部的轴承结构，也能优化轮毂周边的气流走向，减少中心区域的气流死区。在实际应用场景中，这类风扇除了适配CPU风冷散热器，也可以通过加装减震胶钉固定在机箱的进风、出风位，作为机箱系统散热风扇使用，部分紧凑型ITX机箱的电源散热位也能兼容同规格的该类风扇。做三维建模时，这类风扇的结构需要重点关注安装孔的中心距公差，孔位的位置度公差需要控制在0.1mm以内，避免安装时出现孔位错位无法固定的问题，扇叶和外框内壁的间隙需要控制在0.5-1mm之间，间隙过大会导致风量回流损失，间隙过小则容易因为扇叶动平衡偏差出现擦框异响。扇叶的动平衡调校是这类产品的设计重点，建模时需要保证每个扇叶的曲面曲率一致性，后续生产时还需要在扇叶边缘做动平衡去重处理，保证高转速下的运行稳定性，避免长期运行出现轴承偏磨的问题。外框的边角做了小圆角处理，既可以避免安装时划伤操作人员，也能减少安装过程中边角磕碰导致的框体变形。
