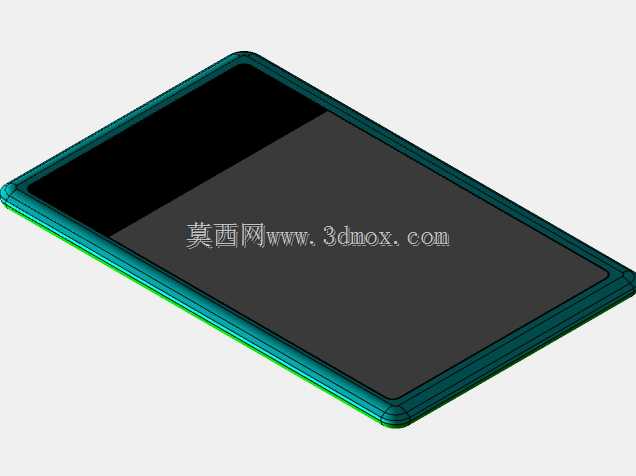

Wacom数位绘图板精细三维结构设计

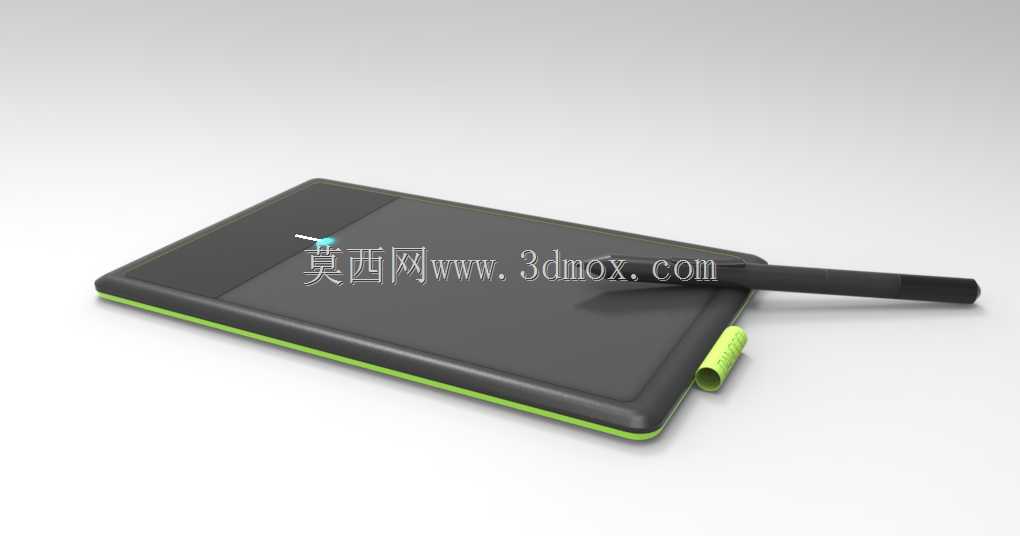

这款数位绘图板的三维结构设计，首先围绕手绘创作、数字设计的实际作业场景展开，日常使用中，这类设备常放置于桌面工位，服务于平面设计、插画绘制、工业草图手绘、数位签名等场景，因此结构设计首先要匹配桌面摆放的人机工程需求。从功能特性来看，主体感应区域需保证平整的触控感应面，边缘做圆弧过渡处理，避免长期使用时硌腕，侧边预留的笔插位采用一体化卷边结构，既可以固定配套压感笔，也能避免笔具滚落桌面，减少作业过程中的多余动作。设计思路上，整体采用薄型化壳体结构，上下壳通过卡扣配合隐藏式螺丝固定，保证外表面无凸起连接件，触感顺滑；侧边的防滑包边采用软胶材质，既提升放置时的桌面摩擦力，避免绘图过程中设备移位，也能在跌落时起到缓冲作用，保护内部感应电路板。外形尺寸方面，整体长宽比例适配常规桌面摆放空间，厚度控制在轻薄区间，不会占用过多桌面垂直空间，感应区域的尺寸匹配主流显示器的显示比例，保证手绘时光标映射的比例协调，减少绘图时的比例错位感；安装边界上，底部预留的防滑胶条粘贴位做了下沉处理，胶条粘贴后与壳体底面齐平，不会出现局部凸起导致的设备放置不平问题，侧边的接口位置做了内凹设计，避免数据线插接后突出过多，影响桌面其他物品摆放。从结构细节来看，压感笔的收纳位采用弹性卷边结构，取放笔具时无需额外卡扣操作，单手即可完成取放，符合手绘作业时的操作习惯；壳体边缘的绿色装饰条采用嵌装结构，与上下壳的配合间隙控制在均匀范围内，既提升外观辨识度，也不会出现积灰难清理的问题。感应区域的表面做了细微的磨砂纹理处理，模拟纸张的触感，提升手绘时的阻尼感，避免压感笔在表面打滑，影响绘图线条的流畅度。整体结构没有多余的冗余部件，所有曲面过渡都兼顾了手持移动时的握持舒适度与放置时的稳定性，内部的电路板安装位做了定位柱设计，装配时可以快速定位，减少装配公差，保证感应区域与外壳的相对位置精度，避免出现感应区域偏移的问题。
