爱德华径向五缸气缸套件结构设计

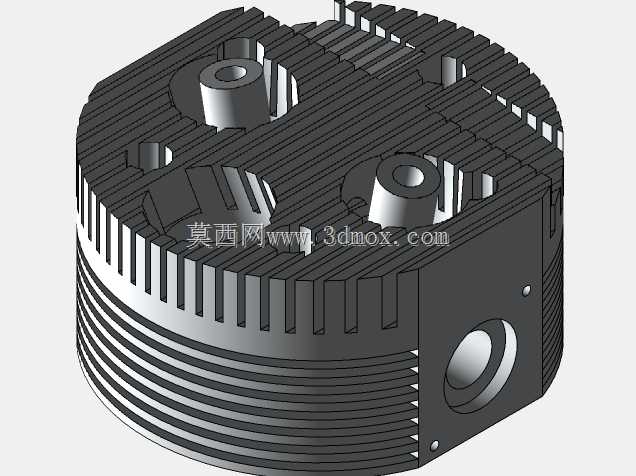

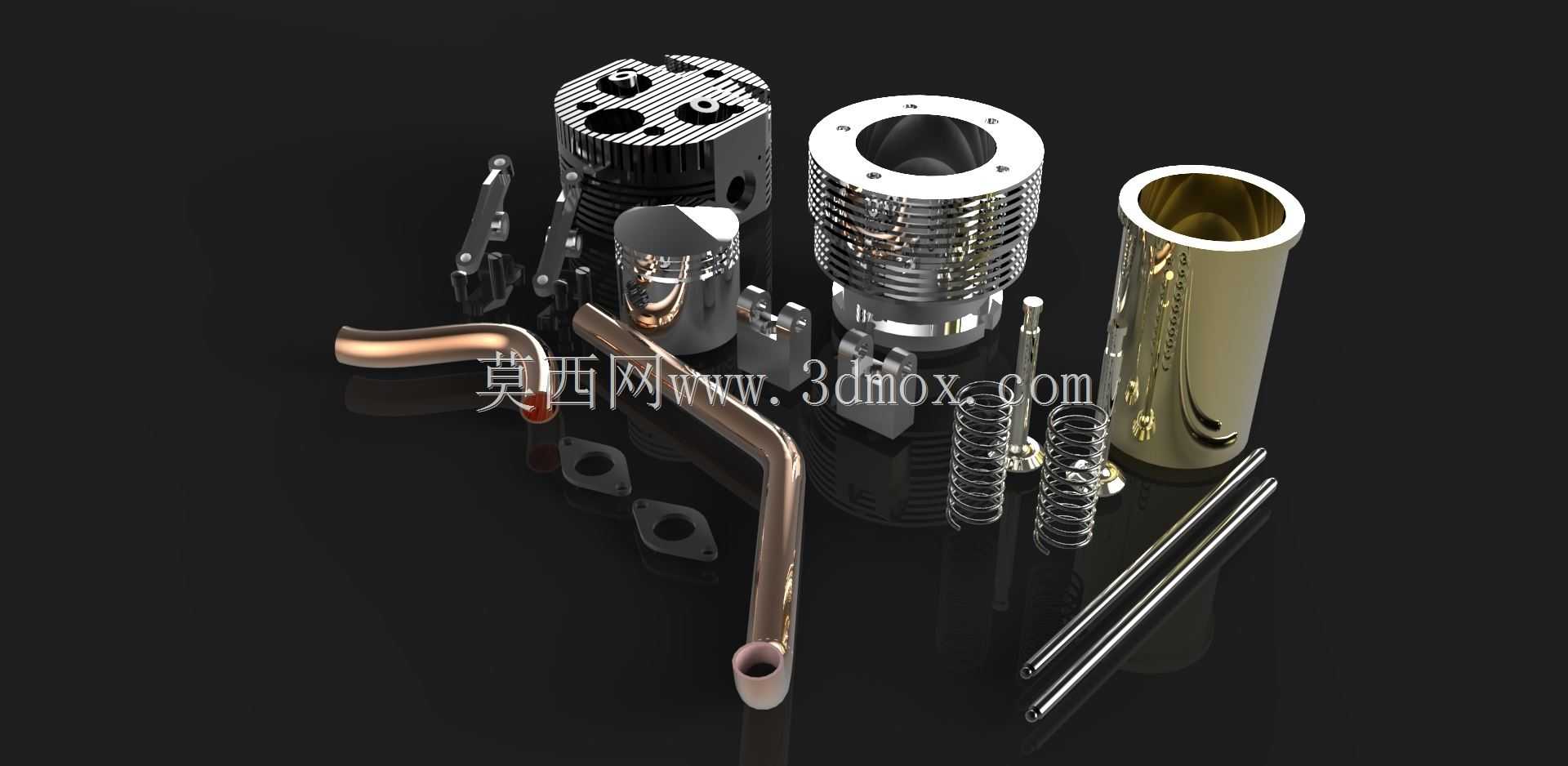

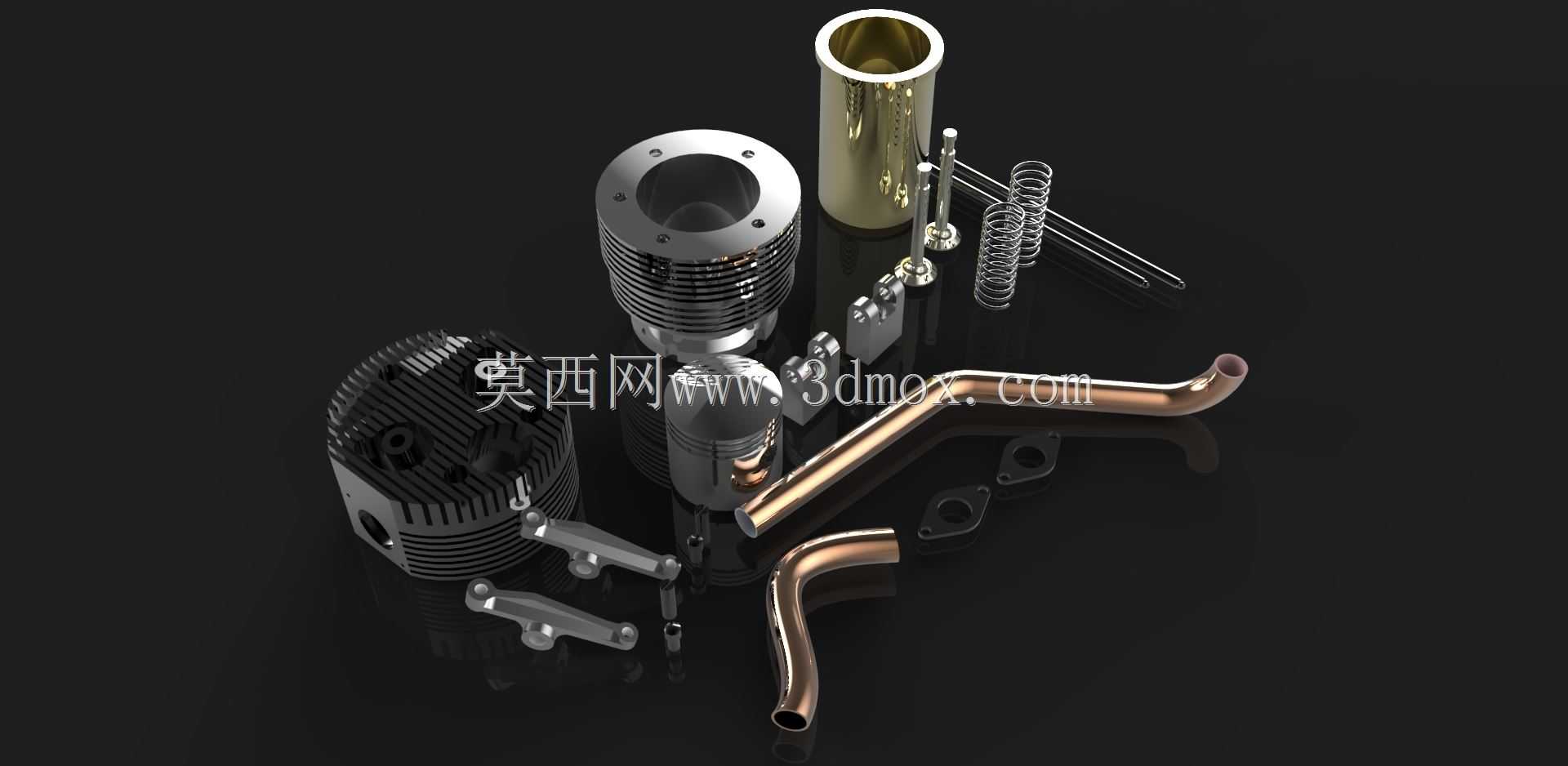

这套径向五缸配套组件，主要适配小排量星形布局的内燃动力单元，在小型航空模型动力、便携应急发电机组、轻型特种作业动力设备中应用广泛，区别于直列、V型缸体布局，径向排布的缸体能在有限的径向空间内布置更多做功单元，大幅缩短动力输出轴的轴向长度，让整体动力单元的重心更集中，适配对安装轴向尺寸有严格限制的紧凑设备场景。整套组件包含带散热鳍片的缸体、活塞组件、气门摇臂、进排气弯管、密封垫片、复位弹簧、紧固螺栓、缸套衬筒等核心零件，每个零件的安装配合边界都经过匹配校核，缸体外壁的环形散热鳍片采用等间距渐变厚度设计，靠近燃烧室位置的鳍片厚度更大，能在高负荷做功时快速导出燃烧室产生的热量，避免缸体局部过热引发的形变漏气问题。进排气弯管采用圆弧过渡流道设计，弯折处无直角突变结构，能最大程度降低进排气过程中的气流阻力，提升气缸的充气效率，弯管两端的连接法兰预留了标准螺栓孔位，可直接与对应的进排气歧管对接，安装时无需额外加工适配。活塞组件的环槽位置与缸体内壁的配合间隙按照热胀冷缩的工况预留了合理公差，常温下的装配间隙能保证活塞往复运动无卡滞，高温工况下间隙受热膨胀后仍能保持合适的密封性能，避免窜气问题。气门摇臂的铰接孔位置做了衬套镶嵌设计，能降低长期往复摆动带来的磨损，延长组件的维护周期，配套的复位弹簧刚度经过匹配计算，能保证气门在设定的凸轮轴转速下及时回位，不会出现气门漂浮导致的做功异常。整套组件的安装基准以中心曲轴安装位为核心，五个缸体沿圆周方向均匀分布，相邻缸体的中心夹角为72度，每个缸体的安装端面与中心轴线的垂直度公差控制在合理范围内，能保证装配后活塞往复运动的同轴度，避免偏磨问题。所有外露的金属管路、紧固件都做了防锈镀层处理，能适应潮湿、多粉尘的复杂作业环境，组件的整体径向尺寸控制在适配小型动力单元的范围内，不需要对原有设备的安装舱位做大规模改动即可完成替换装配，在做同类型径向发动机的结构验证、教学演示、模型动力改装时，这套组件的结构参数可以直接作为设计参考，减少前期重复建模的工作量，也能通过拆分每个零件的结构，理解径向动力单元的配气、做功、密封逻辑。
