U盘内部PCB板与金属插头结构设计

项目分类:U盘 发布时间:2021-08-28 ID:247922
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计
  • U盘内部PCB板与金属插头结构设计

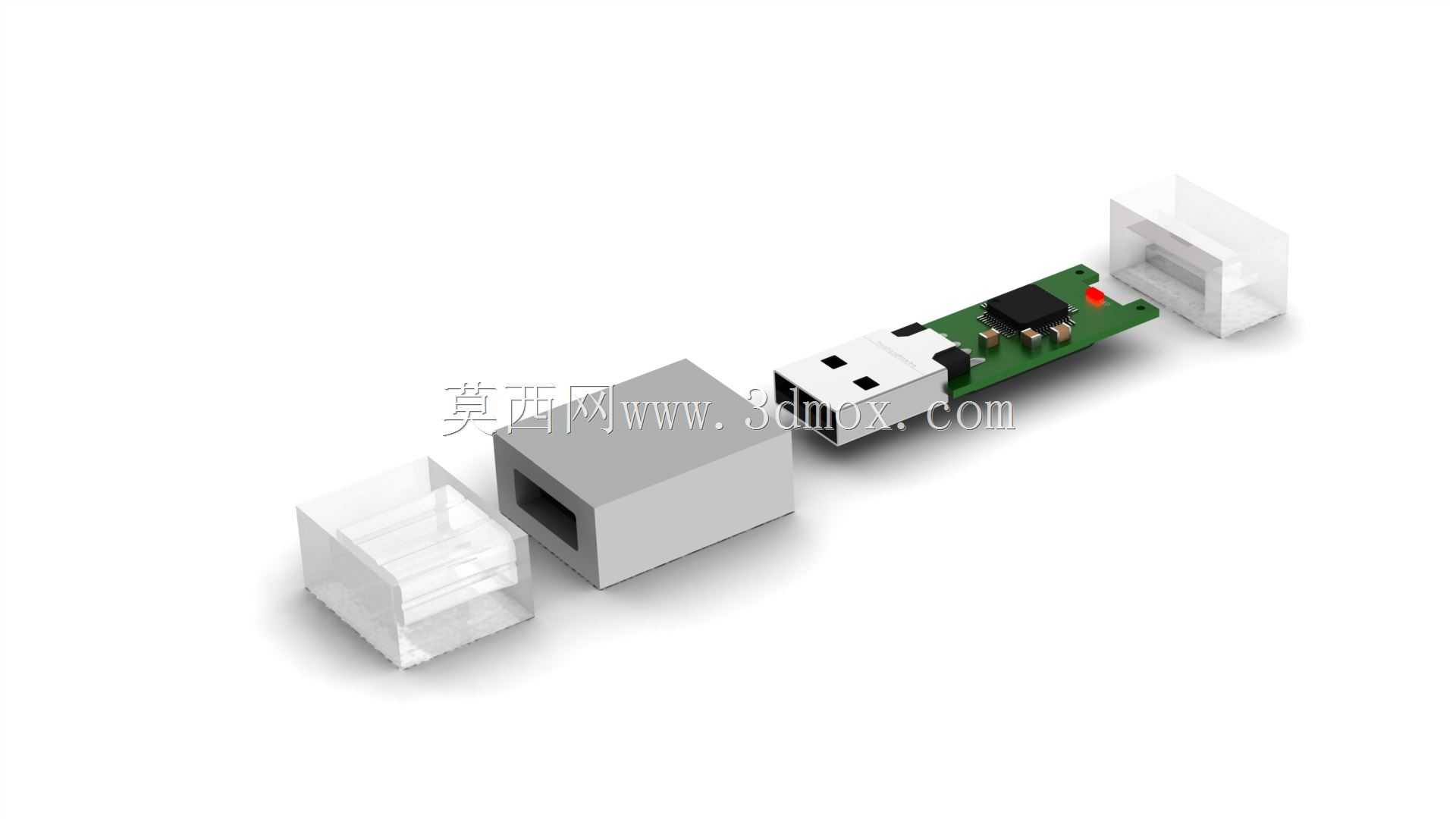

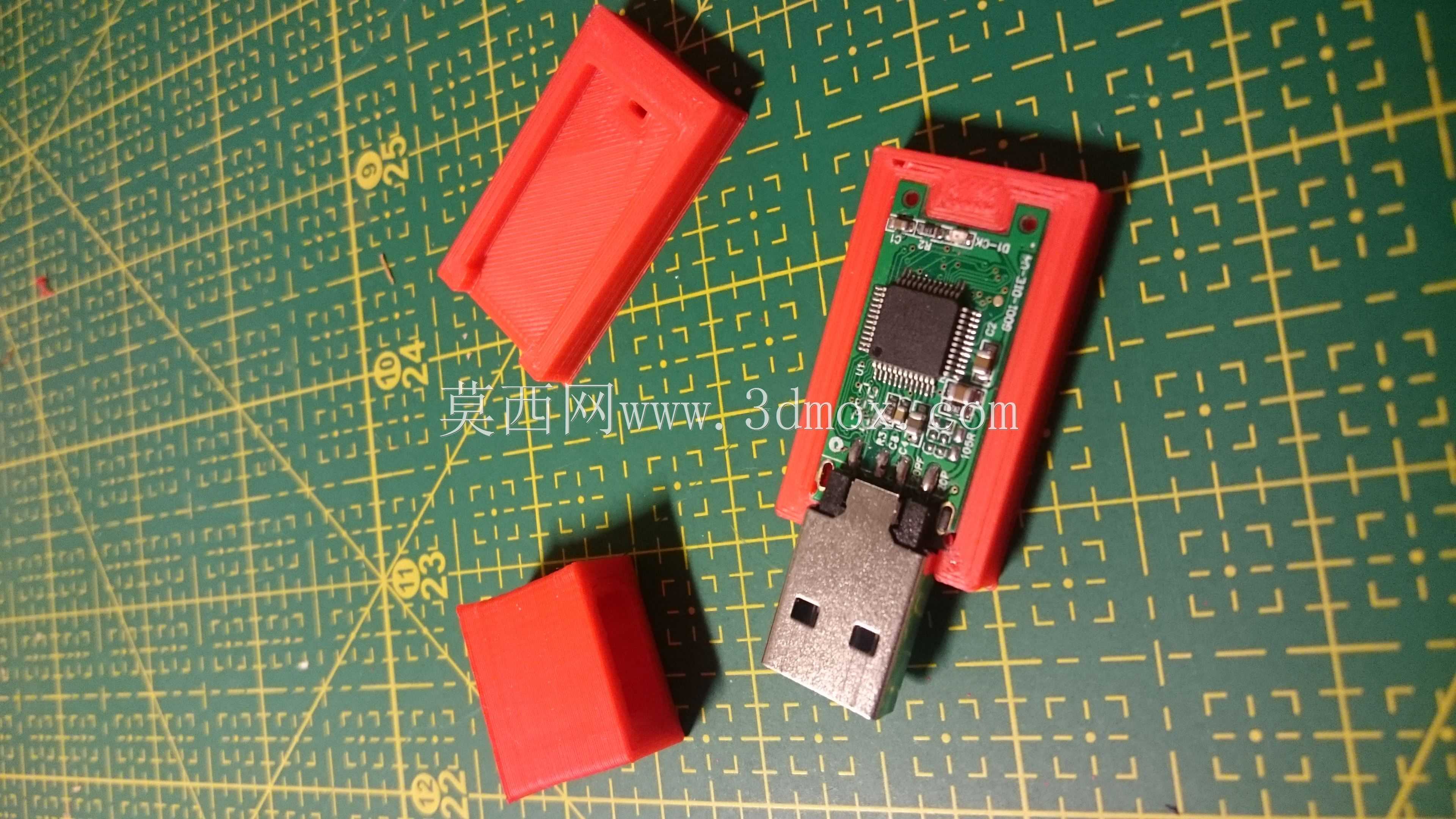

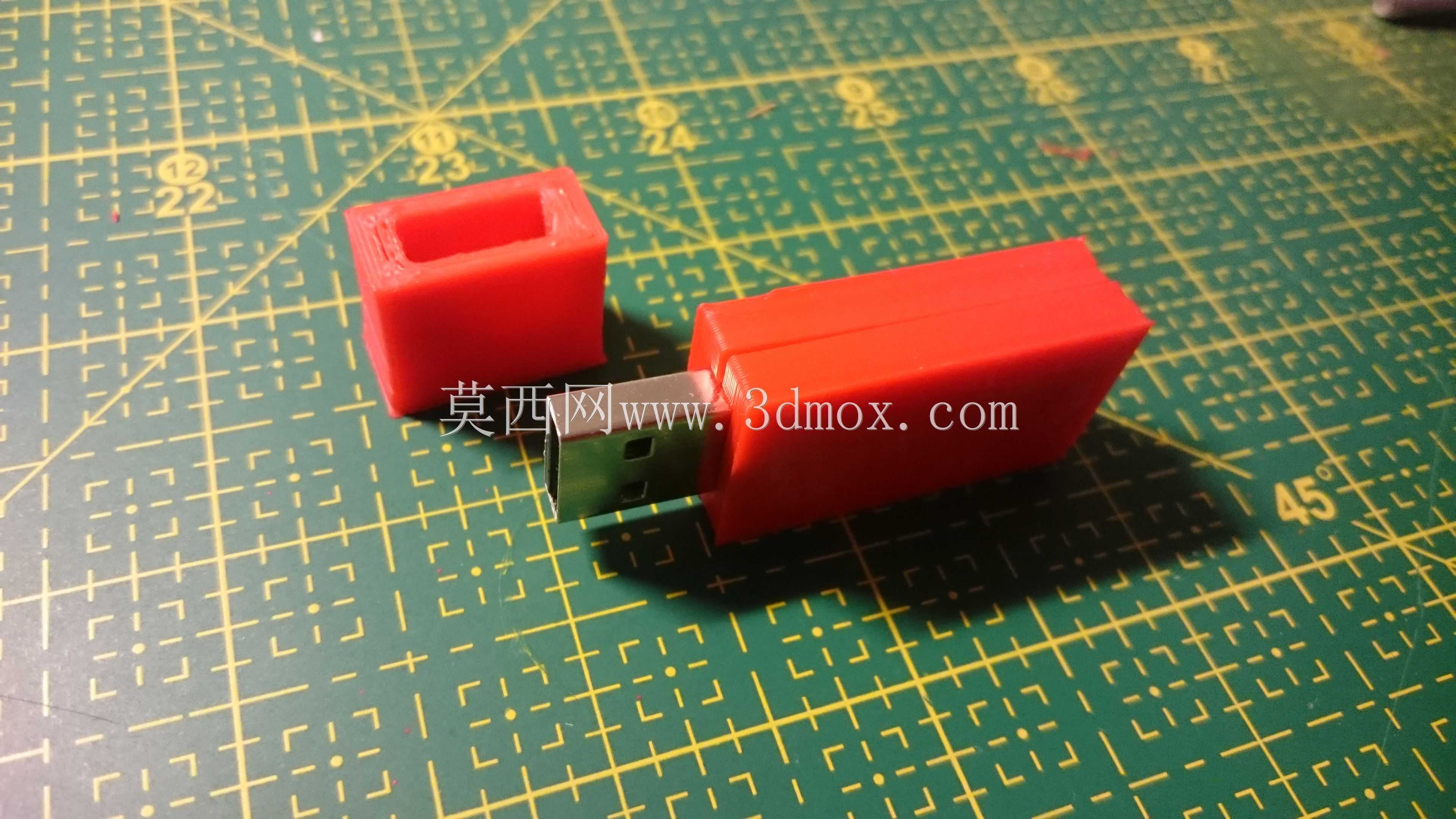

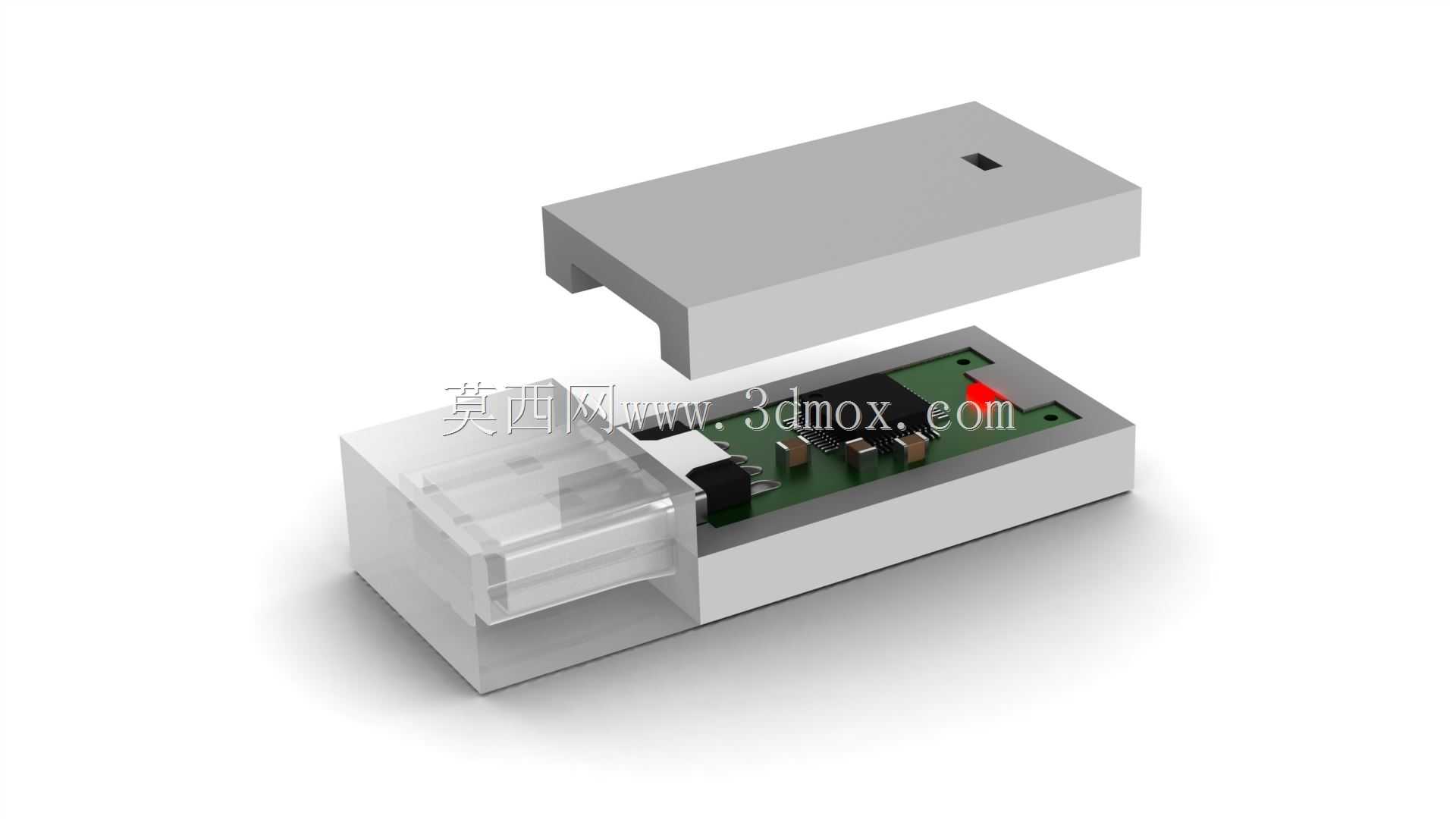

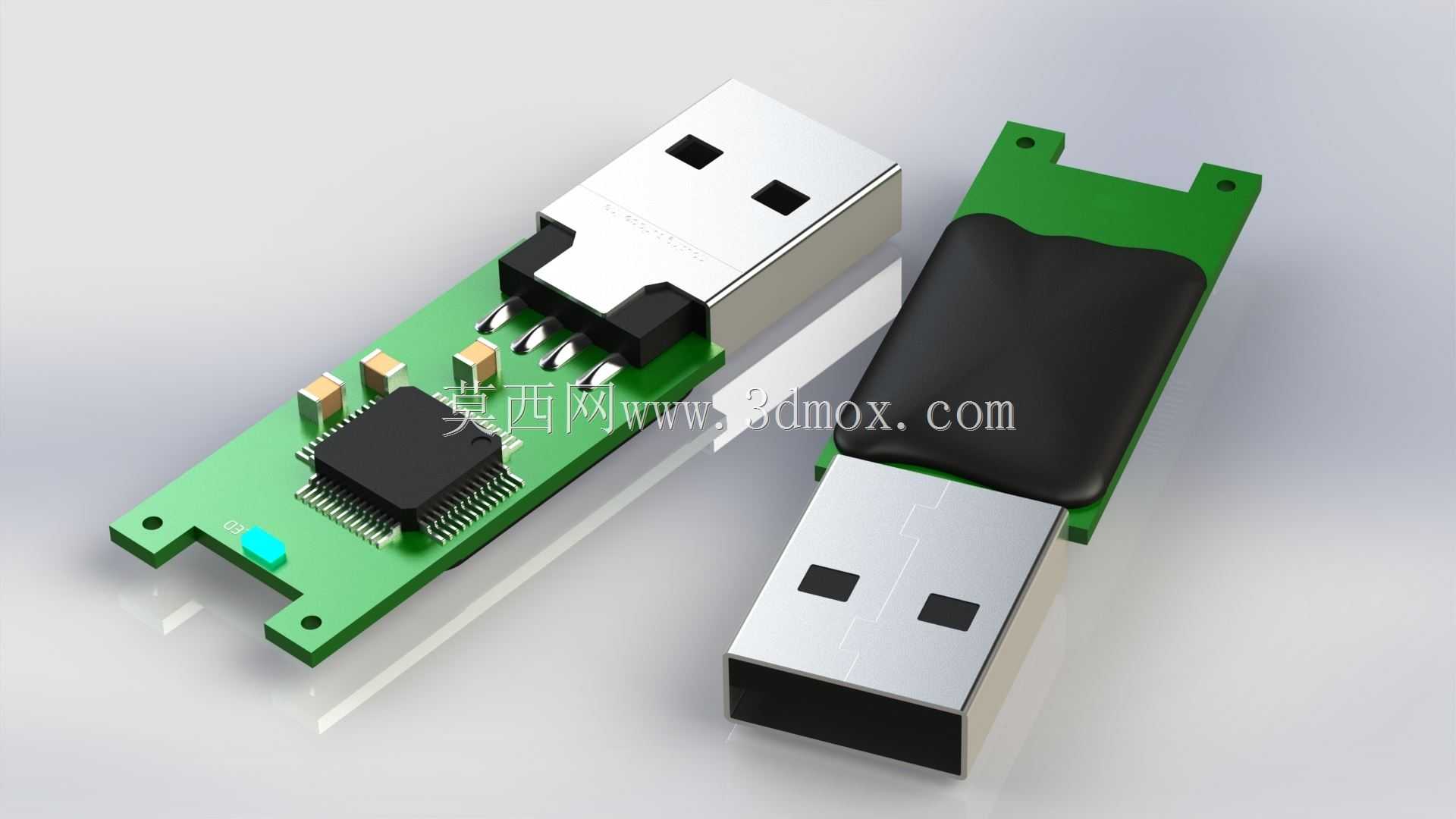

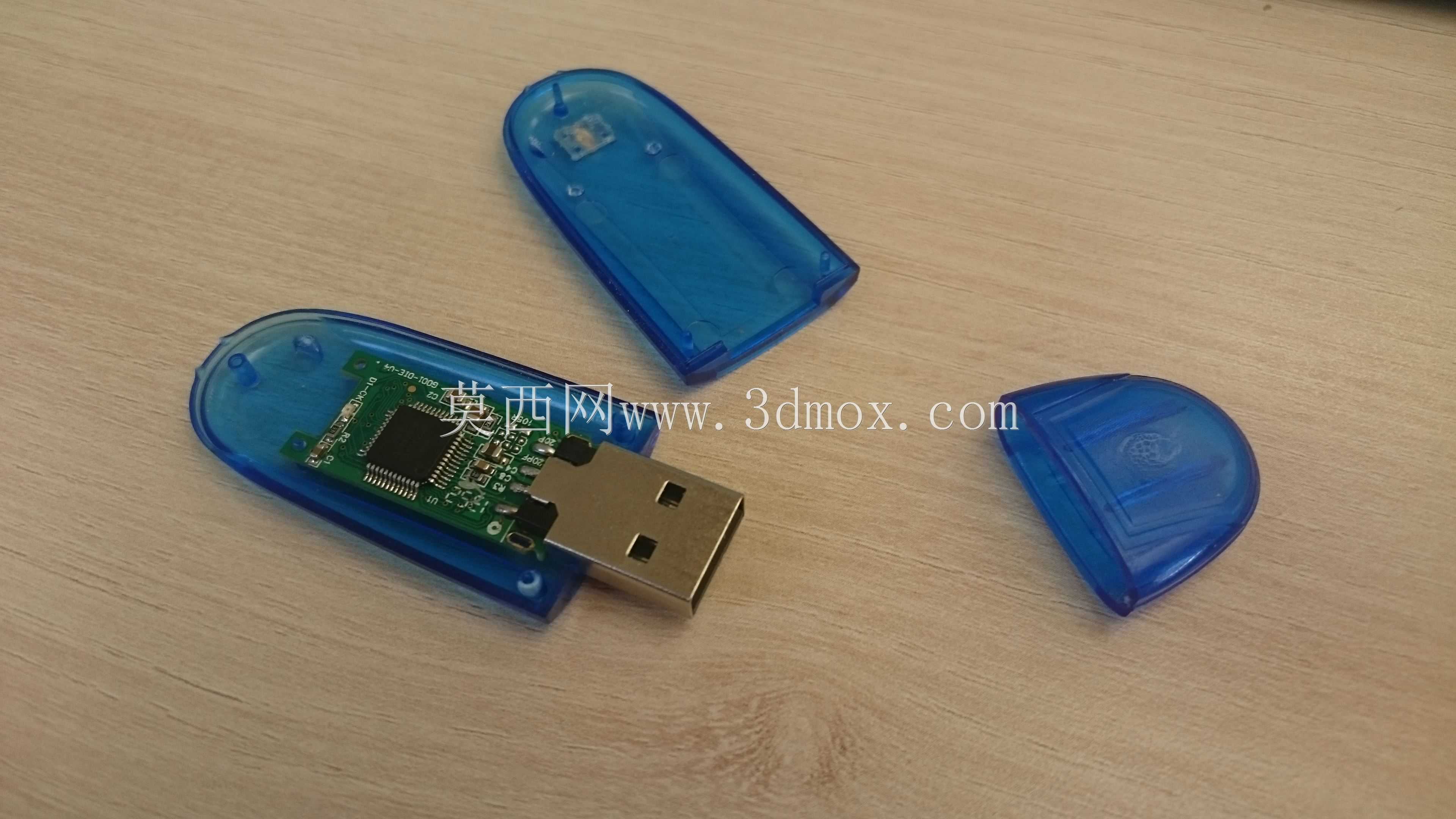

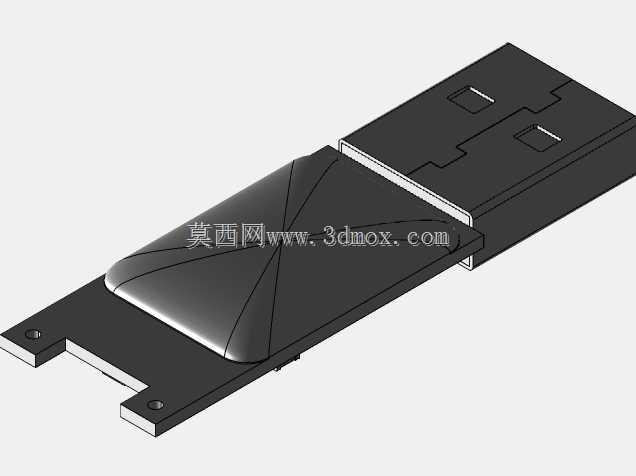

日常消费电子领域里,U盘是普及率极高的移动存储载体,其内部核心结构的设计合理性,直接决定产品的组装良率、抗摔性能与长期使用稳定性。这套结构覆盖了U盘裸板状态下的全部核心组成,包含标准USB公头金属插接件、绿色FR-4基材PCB电路板、板载主控芯片、存储颗粒、贴片阻容元件以及板端定位孔位,可直接作为外壳定制开发的基准参照。从实际应用场景来看,该结构既可以作为入门级存储产品的公版方案参考,也能为个性化3D打印定制外壳提供精准的安装匹配依据,不少数码爱好者做个性化U盘改装、企业定制礼品U盘开发时,都会以这类裸板结构作为尺寸校核的基础。设计思路上完全遵循通用U盘的成熟架构,USB金属插头采用标准卷边结构,插接段的金手指区域严格符合通用串行总线的物理接口规范,插拔寿命能满足日常反复使用的耐磨要求,插头尾部与PCB板采用焊盘透焊加卡扣固定的双重连接方式,避免日常插拔时出现插头与板体松脱的问题。PCB板上的元件布局采用紧凑排布逻辑,主控芯片布置在板身中部靠插头位置,缩短信号传输路径,存储颗粒布置在板身尾端,外围的贴片电容、电阻围绕主控周边排布,既减少信号干扰,也给后续的黑胶灌封预留了足够的包覆空间,板身两端预留的两个直径2mm的定位孔,是外壳组装时的核心定位基准,不管是采用超声波焊接的塑料外壳,还是卡扣式的金属外壳,都可以通过这两个孔位实现板体与外壳的无偏移固定,避免使用过程中板体在壳内晃动导致的插接接触不良。板身尾端预留的焊盘区域,还可以根据需求扩展加装LED状态指示灯,就像图中板端预留的灯珠位置,接入后可实现读写状态的灯光提示。从安装边界来看,整个裸板的宽度严格控制在12mm以内,整体厚度不超过4.5mm,长度控制在40mm上下,完全适配市面上绝大多数通用U盘外壳的内部容纳尺寸,不管是做超薄款的金属旋转外壳,还是带挂绳孔的塑料卡通外壳,都能基于这个尺寸做适配调整。需要注意的是,板载的黑胶包覆区域是存储颗粒与主控的核心防护层,设计外壳时要在该区域预留0.3mm以上的间隙,避免外壳装配时挤压黑胶层导致内部元件虚焊,同时USB插头根部的台阶位置要和外壳的插口挡边紧密贴合,防止日常插拔时外力直接传导到板身的焊接点位,提升整体结构的抗扭性能。
