手推式D5泵配套储液罐及顶部组件结构

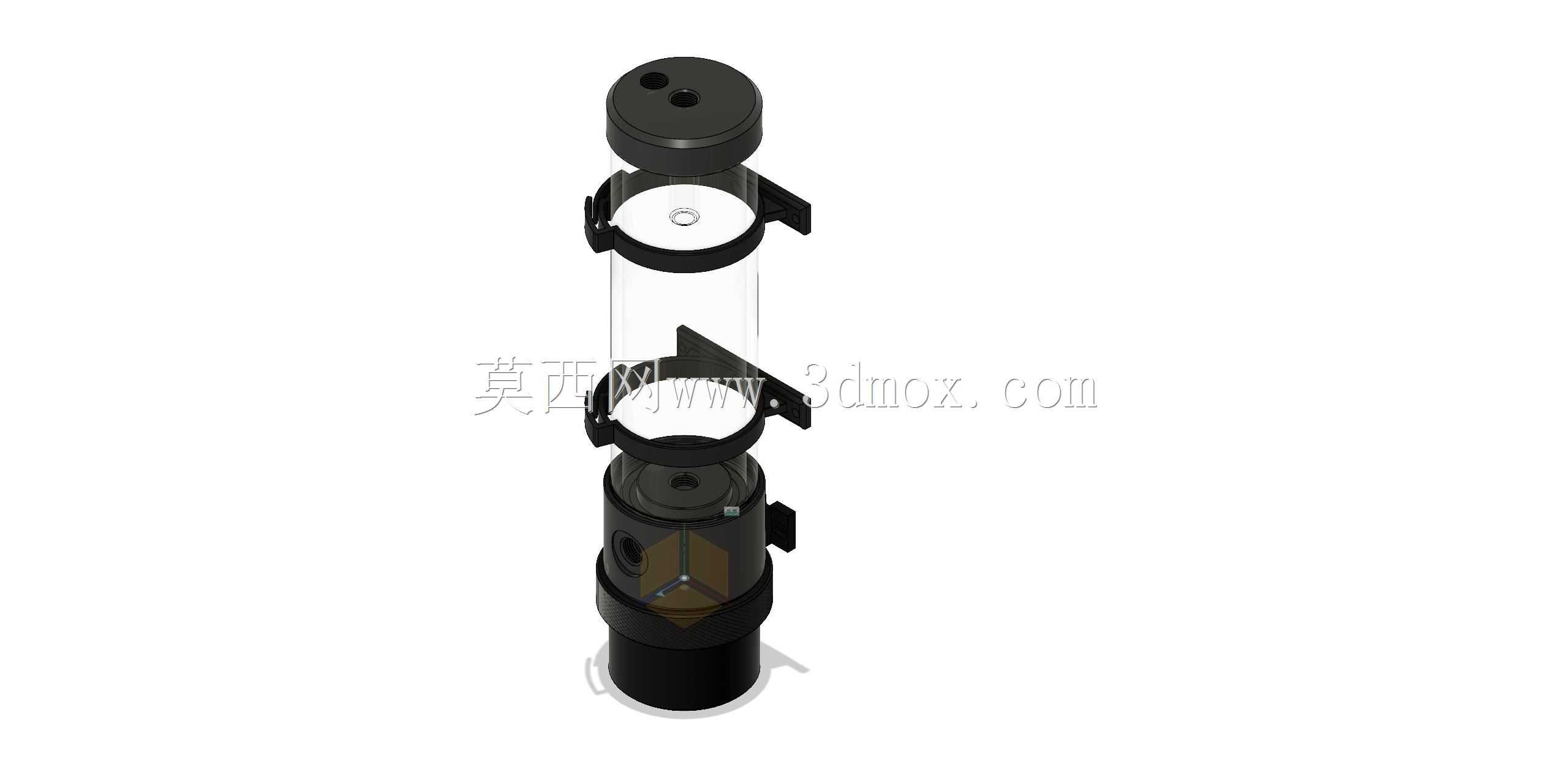

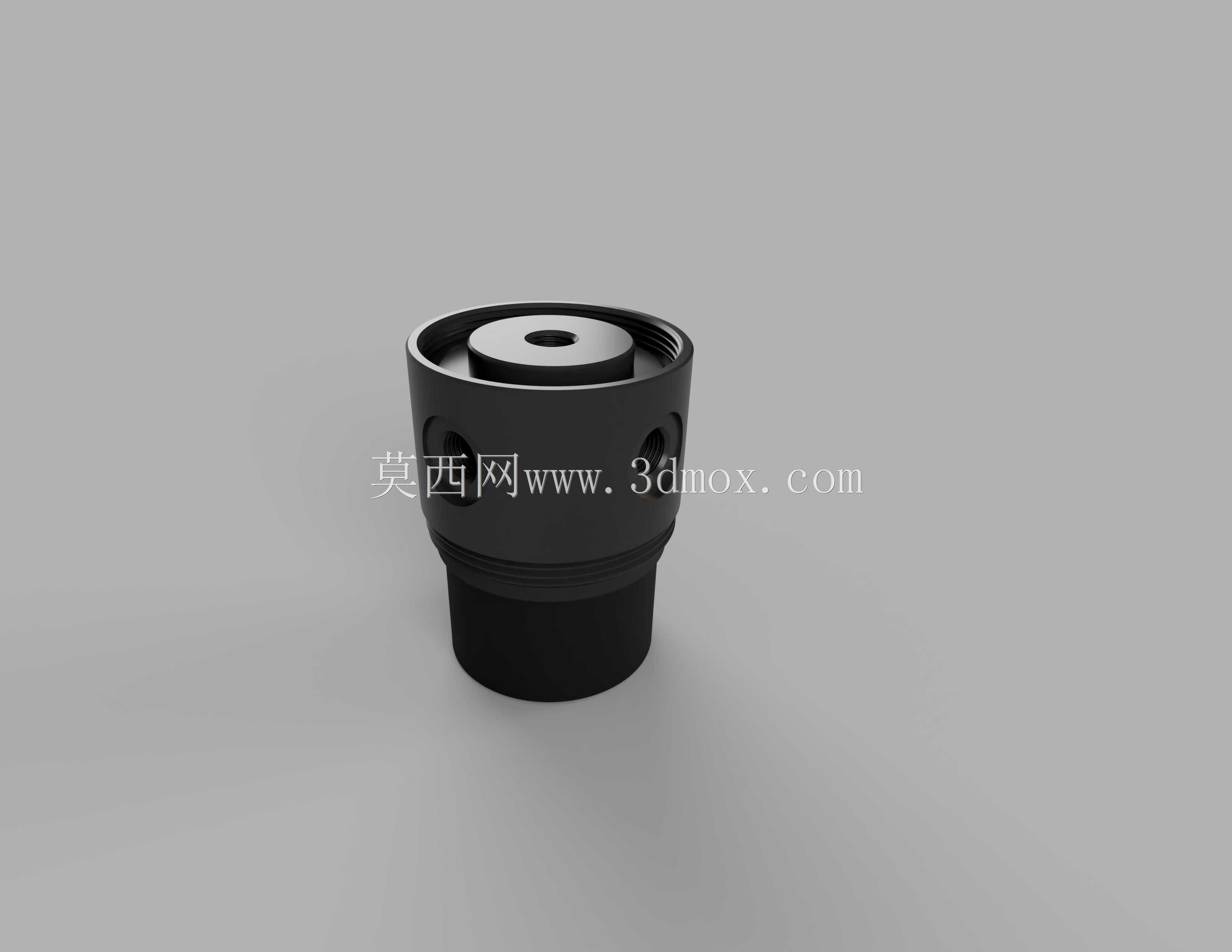

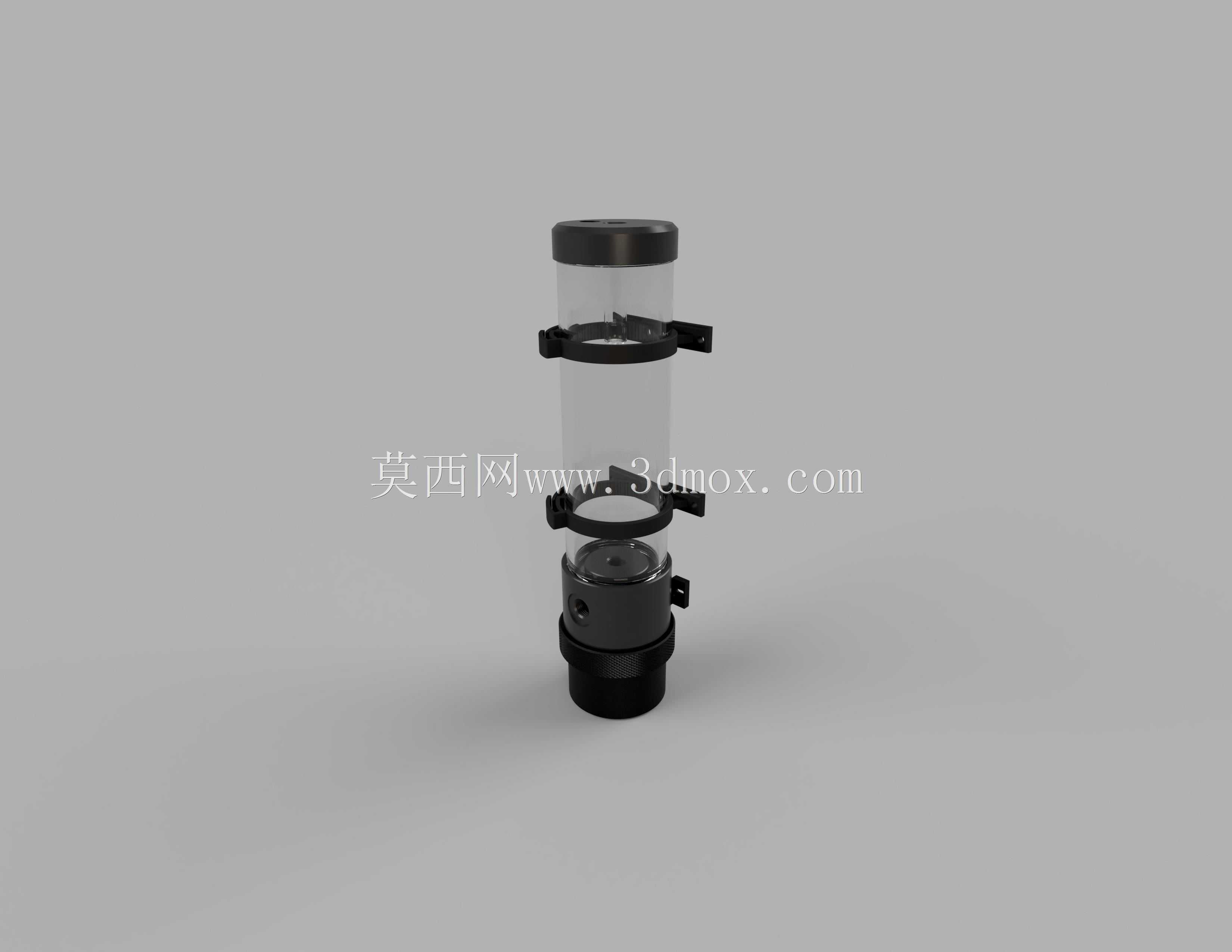

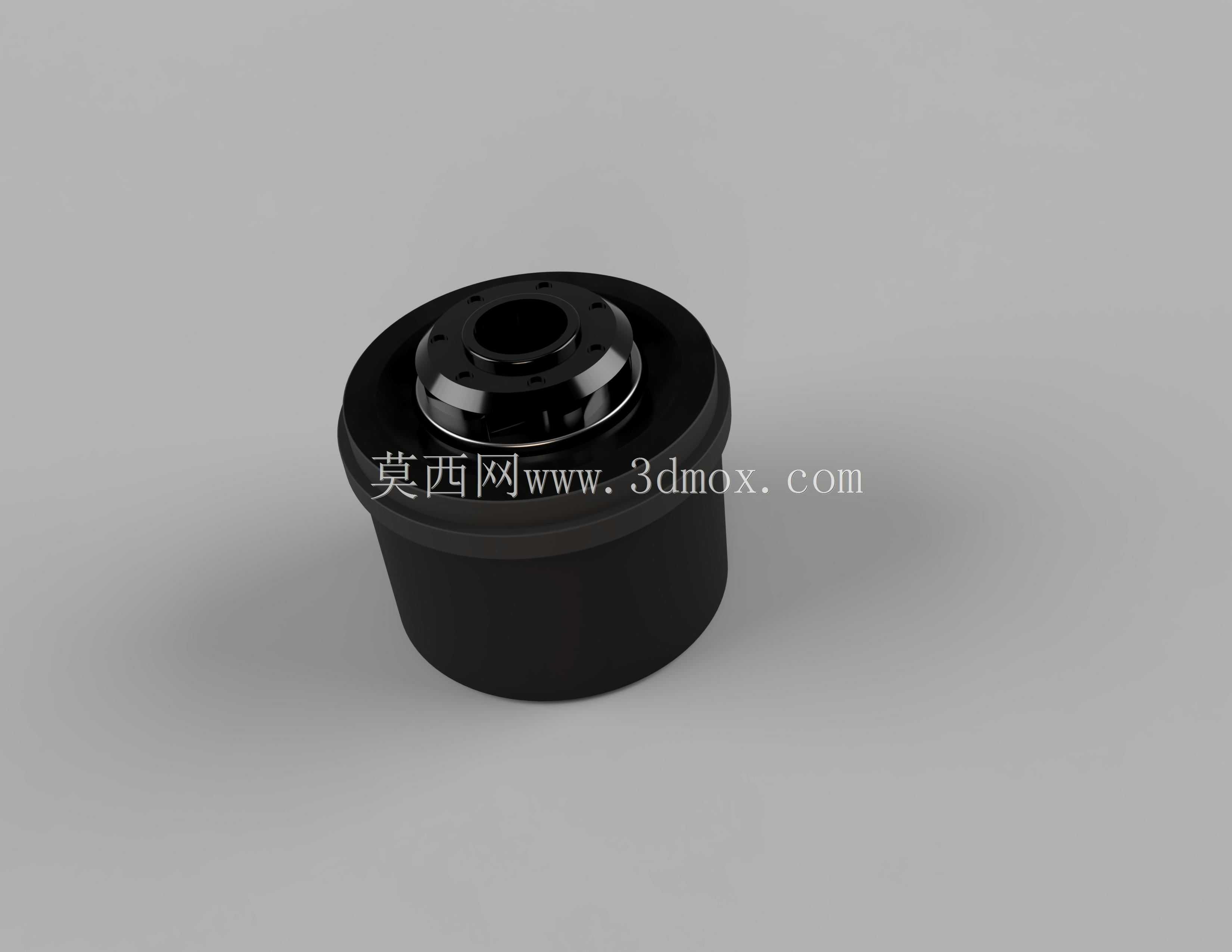

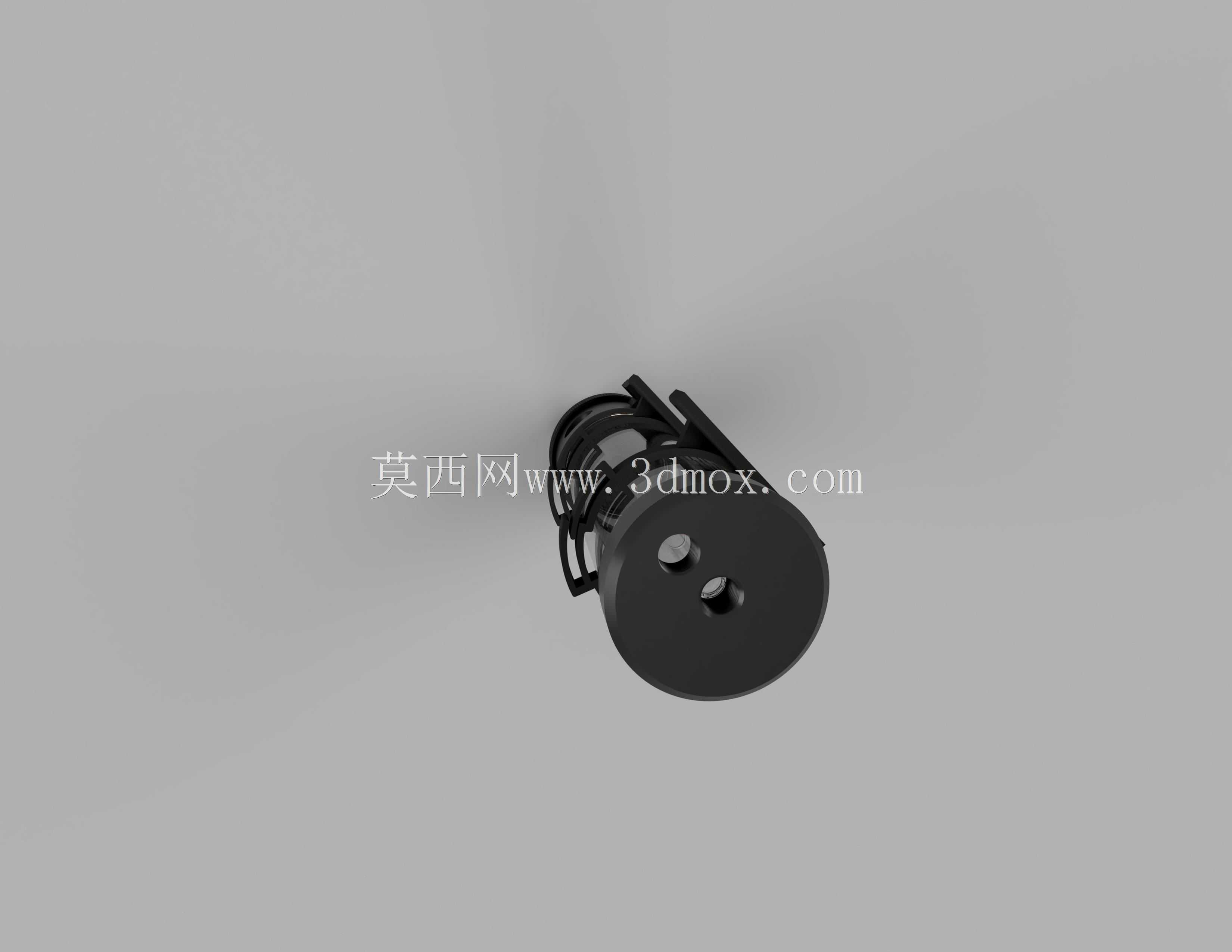

这套手推式D5泵配套的储液罐及顶部组件，主要面向移动式水冷却循环场景设计，常见于小型工业设备临时冷却、户外作业点位冷却补给、实验室小型冷却系统搭建等场景，解决固定冷却管路无法覆盖的移动作业冷却需求。组件整体采用立式同轴布局，储液段采用透明可视化筒体设计，可直接观测内部冷却液液位高度，避免缺液导致的泵体空转损坏，上下端的黑色结构件分别承担顶部密封、管路接口集成、泵体连接固定、安装卡位的功能。设计过程中优先考虑手推作业的抗震需求，筒体与上下端结构的连接处设置了弹性卡位结构，可抵消手推车移动过程中产生的颠簸震动，避免连接处漏液。顶部组件集成了注液口、排气孔结构，注液口采用大口径设计，加注冷却液时无需额外漏斗即可完成操作，排气孔可在系统循环时自动排出管路内混入的空气，避免气阻影响冷却循环效率。储液罐下部直接与D5泵的进水端对接，接口采用同轴止口定位，安装时无需额外调整同轴度即可完成装配，降低现场安装的调试难度。筒体外部设置的两组环形安装支架，可直接卡接在手推车的立式安装杆上，支架上预留的紧固孔位可适配不同直径的安装杆，无需额外定制安装配件。从安装边界来看，组件整体为细长立式结构，径向最大尺寸集中在上下端的连接结构处，安装时仅需在手推车台面上预留对应直径的圆形安装空间，轴向高度可根据实际储液需求调整筒体长度，当前结构的储液量可满足单台D5泵连续运行2小时以上的冷却循环需求，无需频繁补液。结构设计上所有密封面均采用平面加密封圈的密封形式，没有复杂的异形密封结构，后期维护更换密封圈时无需专用工具即可完成拆卸。组件的进出液流道采用平滑过渡设计，减少冷却液流动过程中的阻力损失，降低泵体的运行负载。顶部的端盖上预留了传感器安装位，可根据使用需求加装液位传感器、温度传感器，实现冷却系统的液位、温度实时监测，适配自动化程度更高的冷却应用场景。手推移动场景下，组件的重心集中在下部泵体连接端，移动过程中不会出现重心偏移倾倒的问题，支架的卡位结构可承受常规移动速度下的冲击力，不会出现松脱移位的情况。
