集成DDC泵的透明水冷储液罐结构设计

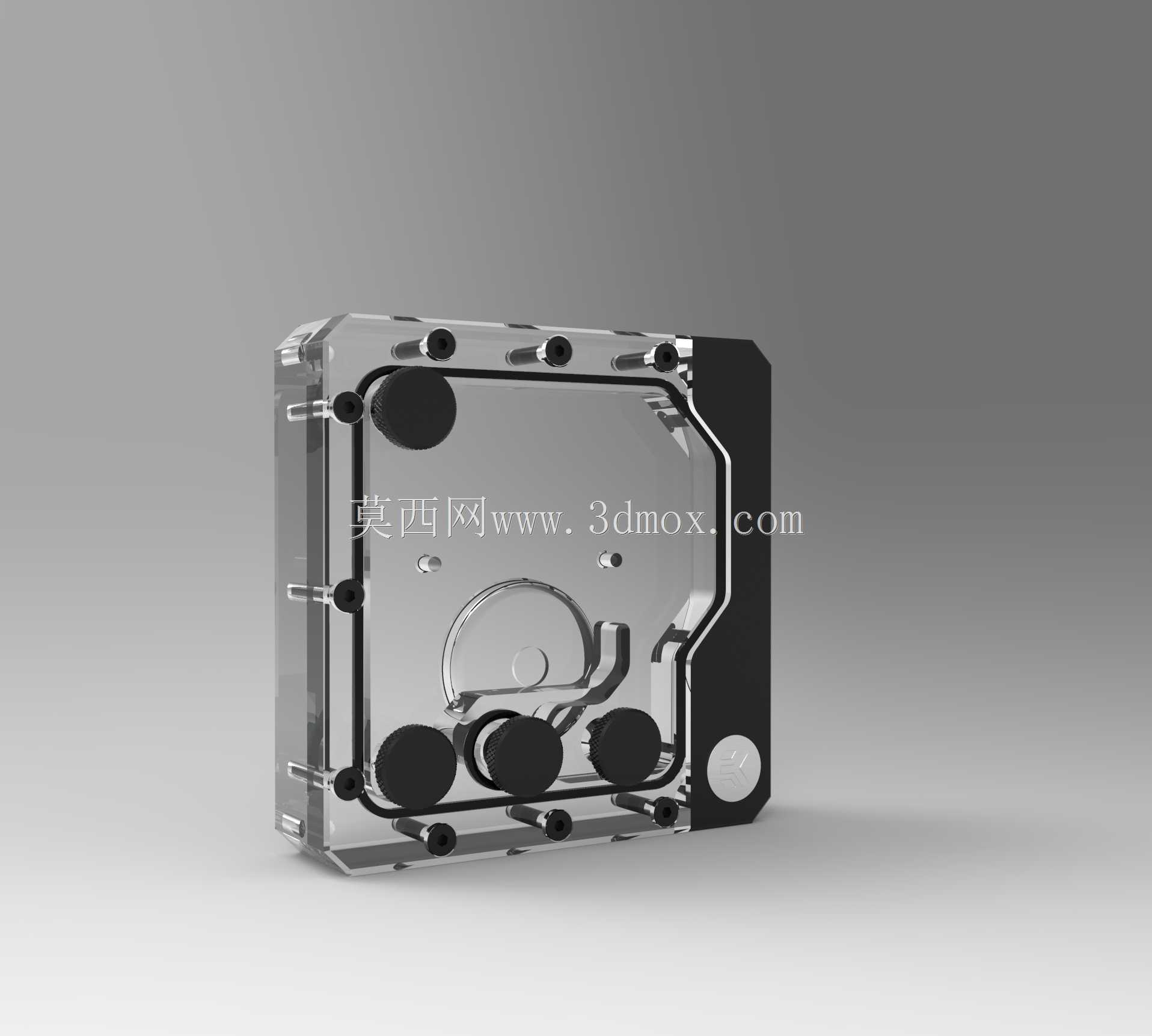

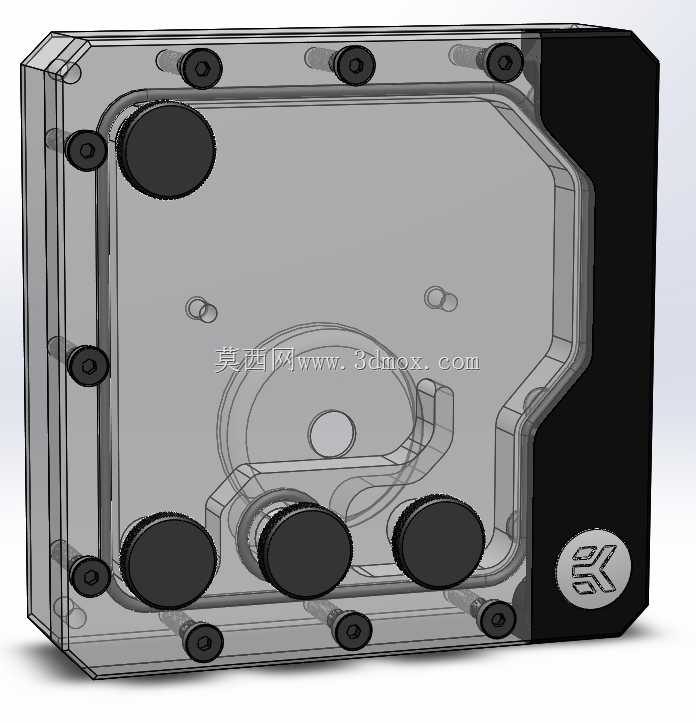

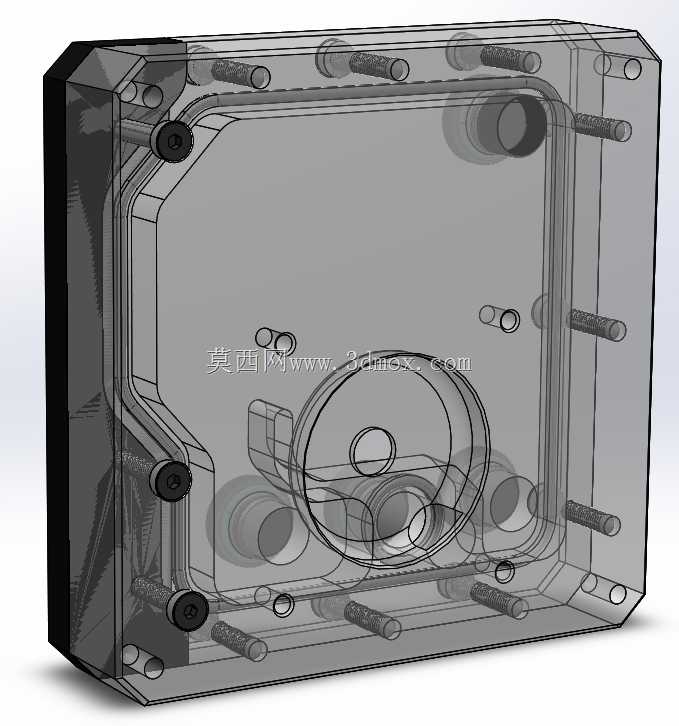

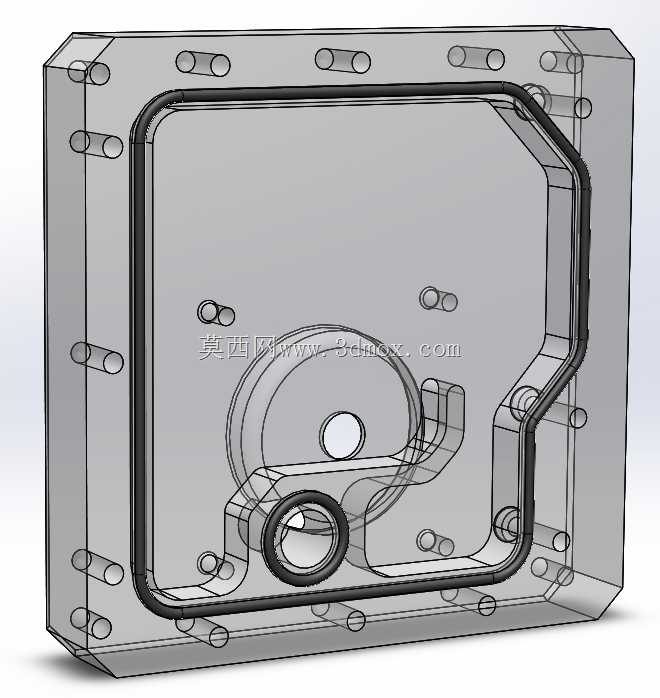

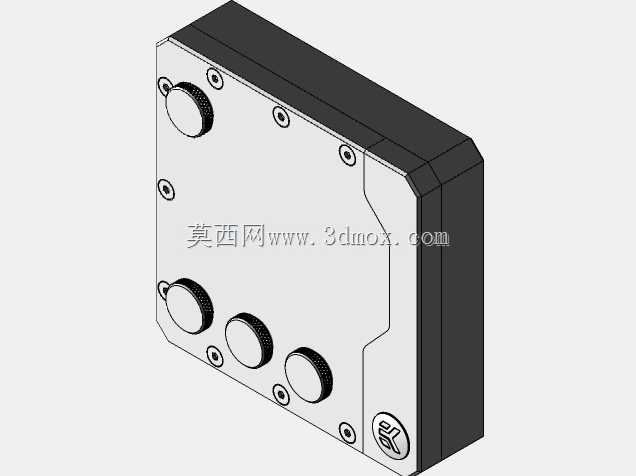

这款集成DDC泵的储液罐主要面向定制化液冷散热场景，常见于高性能台式电脑、小型工业计算设备、紧凑型激光散热模组这类对空间占用有严格要求的液冷回路中，区别于传统分离式泵箱搭配的方案，一体化结构能大幅减少管路接头数量，降低漏液风险，同时压缩整体安装空间。从结构设计来看，主体采用透明可视化壳体，一方面可以直观观察内部冷却液液位、气泡流动状态，方便日常运维排查回路积气问题，另一方面壳体边缘做了加厚密封筋设计，配合周向均匀分布的锁紧螺丝，能保证长期运行下的密封可靠性，密封胶槽的深度经过匹配计算，可兼容常规丁腈橡胶O型圈的压缩量要求，避免过压导致壳体开裂或是压缩量不足引发渗漏。集成的DDC泵位采用嵌入式安装结构，泵体与储液腔之间预留了导流缓冲区，避免泵入口直接吸入大体积气泡造成泵体气蚀、运行噪音增大的问题，储液腔内部的流道做了圆弧过渡处理，减少冷却液流动过程中的阻力损失，同时引导气泡向腔体顶部的排气位聚集，方便初次注液时的排气操作。安装边界上，壳体侧面预留了标准G1/4螺纹接口位，可根据实际布管需求选择进水、出水方向，适配不同的机箱内部或是设备内部的管路走向，背部的固定位做了沉孔设计，可配合M3或是M4规格的固定螺丝将整个泵箱固定在安装平面上，整体外形趋近方正结构，边角做了小圆弧倒角处理，既避免锐边划伤安装人员或是管线，也能最大化利用有限的安装空间，不会出现异形结构挤占周边硬件安装位的问题。在实际选型应用中，这类集成泵箱尤其适合空间紧凑的ITX机箱水冷改装、小型嵌入式工控设备的液冷散热搭建，不需要额外预留泵体的单独安装位置，储液腔的容积经过匹配设计，既能满足整个液冷回路的冷却液缓冲需求，避免热胀冷缩导致的压力异常，也不会因为容积过大造成冷却液加注量过多、整体重量超标。壳体上的固定螺丝点位采用对称分布设计，安装时受力均匀，不会出现单侧锁紧导致的密封面错位问题，泵体供电线的出线位做了避空缺口，方便走线同时避免线材被壳体挤压破损。
