台式机下压式CPU风冷散热结构设计

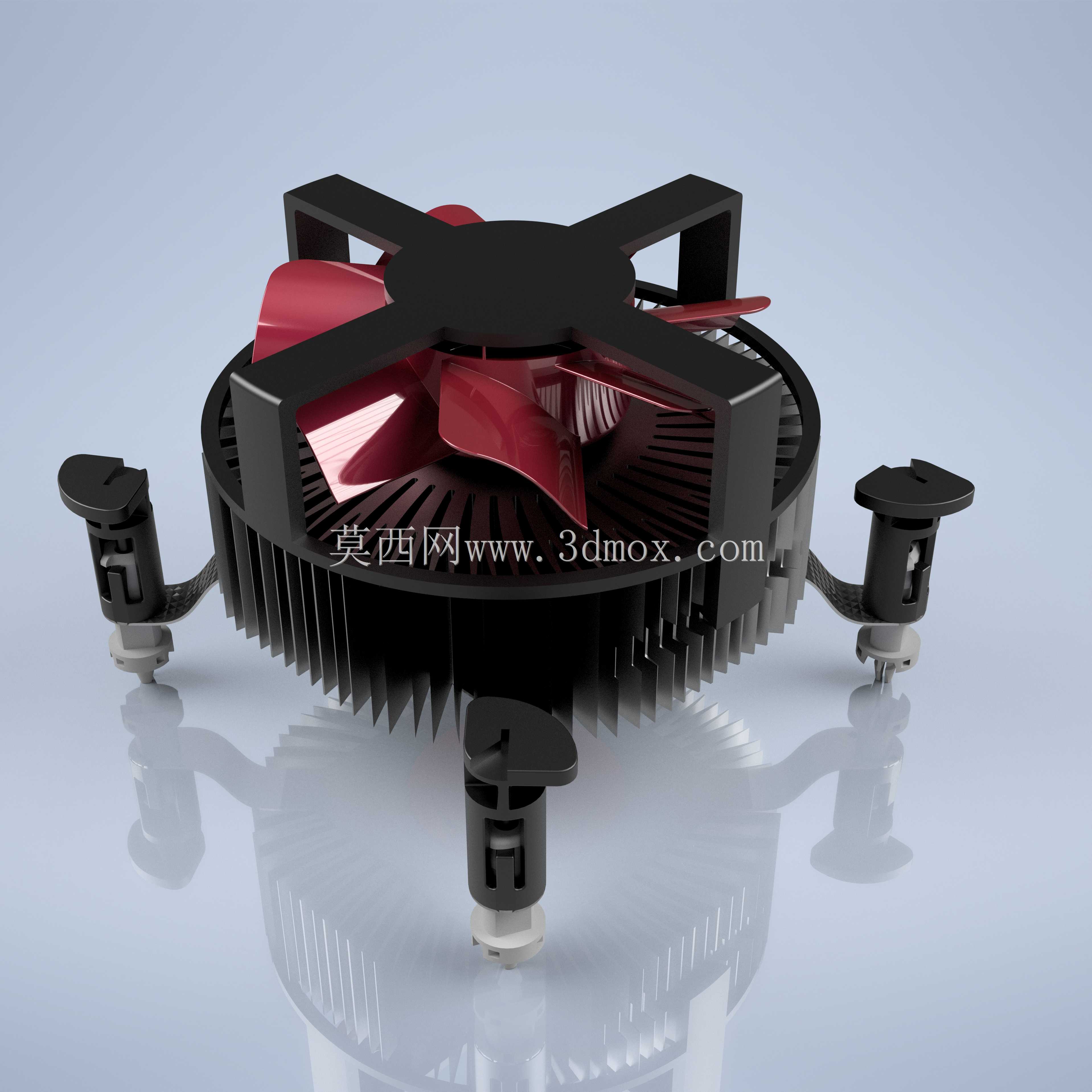

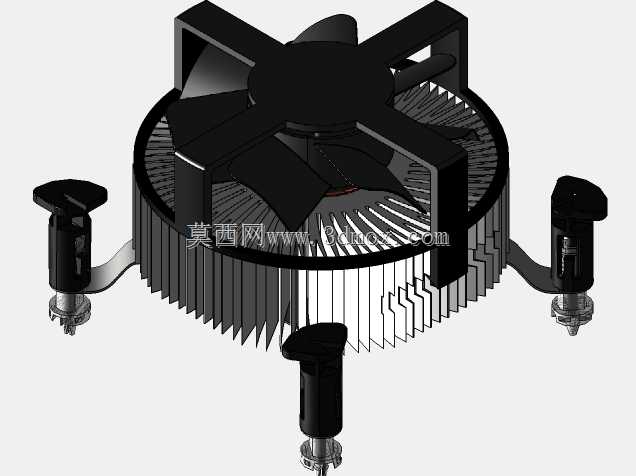

这款下压式风冷散热结构主要面向台式计算机处理器的散热需求，适配常规桌面级CPU的安装位，在日常办公、家用娱乐、轻度工作站等场景中都能稳定发挥作用。不同于塔式侧吹散热的风道走向，下压式结构的出风可以同时覆盖CPU周边的主板供电模块、内存区域，对机箱内部整体风道的辅助优化效果更明显，尤其适合小尺寸MATX、ITX机箱这类内部空间局促、无法容纳 tall 型塔式散热的装机场景。从结构设计来看，整个模组分为散热鳍片组、轴流扇叶、固定卡扣三个核心部分，鳍片采用铝挤工艺成型的放射状排布，中心区域与CPU顶盖接触的底座做了平整化处理，能够保证导热介质均匀填充接触间隙，减少接触热阻。扇叶采用七叶大倾角设计，运行时可以在较低转速下推动足够的气流穿过鳍片间隙，兼顾风量与运行噪音表现，扇框中心的十字固定结构既可以保证扇叶转动时的结构稳定性，也能避免长期运行后扇叶出现偏心抖动的问题。安装结构采用四脚卡扣式设计，四个固定脚对应主板CPU插槽周边的标准安装孔位，卡扣自带弹性缓冲结构，安装时不需要额外的背板固定，按压卡扣即可完成锁紧，能够适配不同厚度的PCB主板，同时避免安装压力过大导致CPU顶盖、PCB出现变形的问题。固定脚的高度经过精准核算，安装完成后散热模组整体高度控制在常规小机箱的CPU散热限高范围内，不会和机箱侧盖、内存马甲产生安装干涉。鳍片的间隙宽度经过反复调整，既能够保证气流顺利穿过带走热量，也能避免间隙过小导致积灰后风阻快速上升的问题，日常使用中只需要定期用毛刷清理鳍片表面积灰即可维持散热效率。扇叶的旋转方向与鳍片的导风角度做了匹配设计，气流从扇叶中心吸入后，会沿着放射状鳍片向四周均匀扩散，不会出现局部鳍片无风经过的散热死角，保证整个散热面的温度均匀性，避免CPU局部热点温度过高触发降频。卡扣的塑料材质选用耐温工程塑料，长期在机箱内部的高温环境下不会出现脆化、断裂的问题，弹性结构的抗疲劳性能经过验证，多次拆装后依然能保持足够的锁紧力，不会出现散热模组松动移位的情况。整个散热结构的重量控制在合理范围内，安装后不会给主板PCB带来过大的负重，即使机箱出现移动、搬运的情况，也不会因为散热模组的惯性拉扯导致主板变形或者CPU接触不良。
