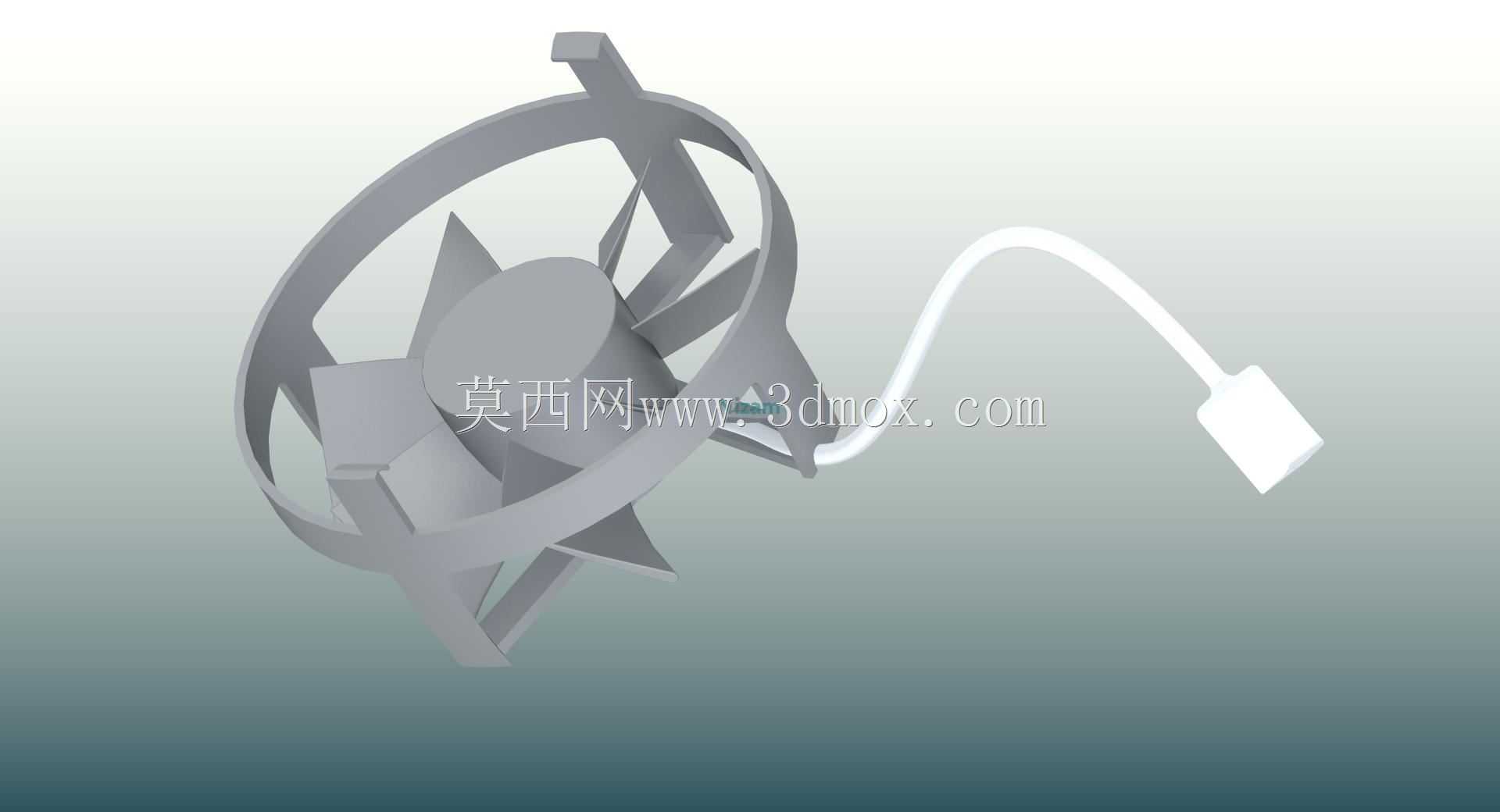

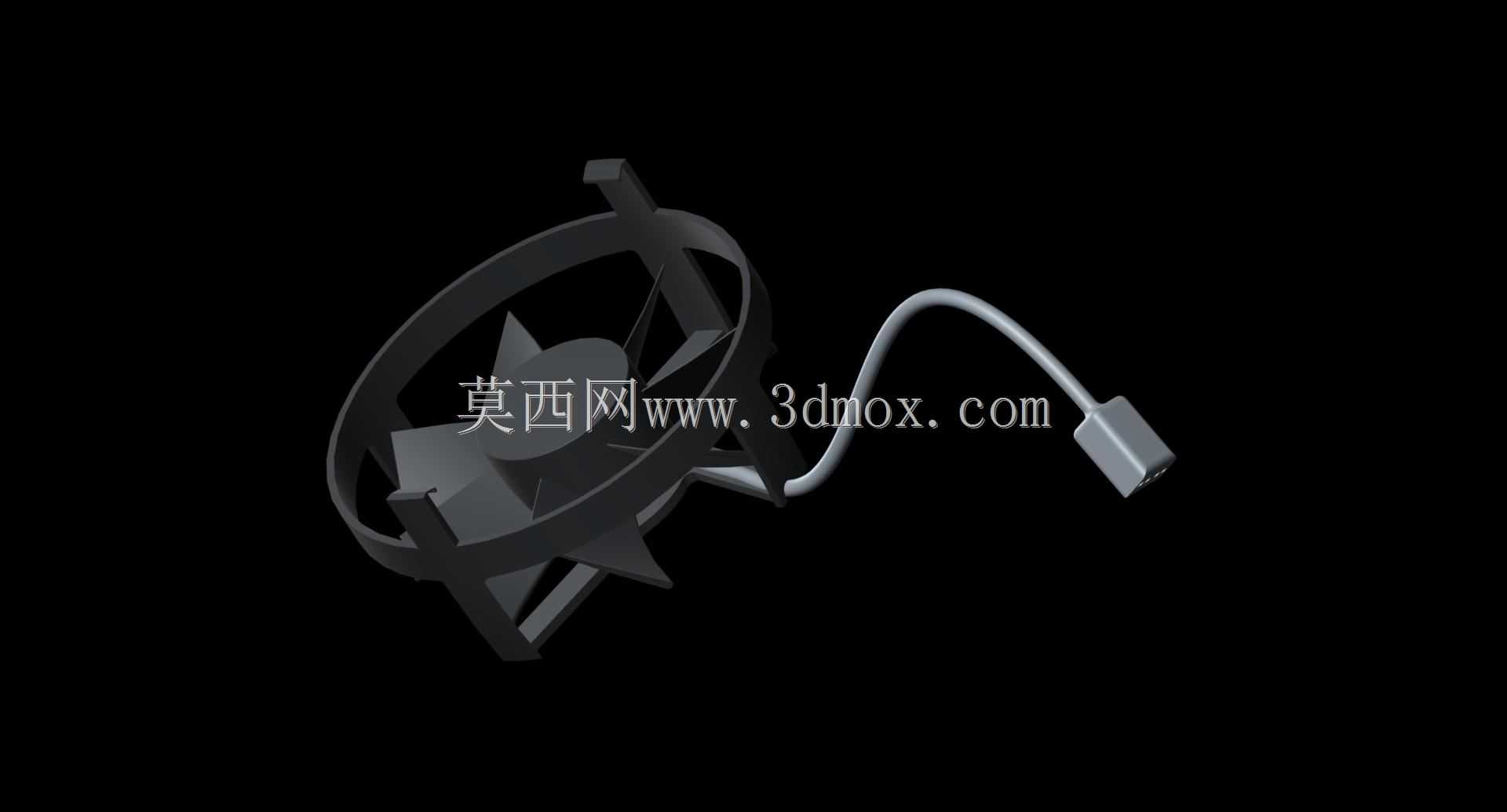

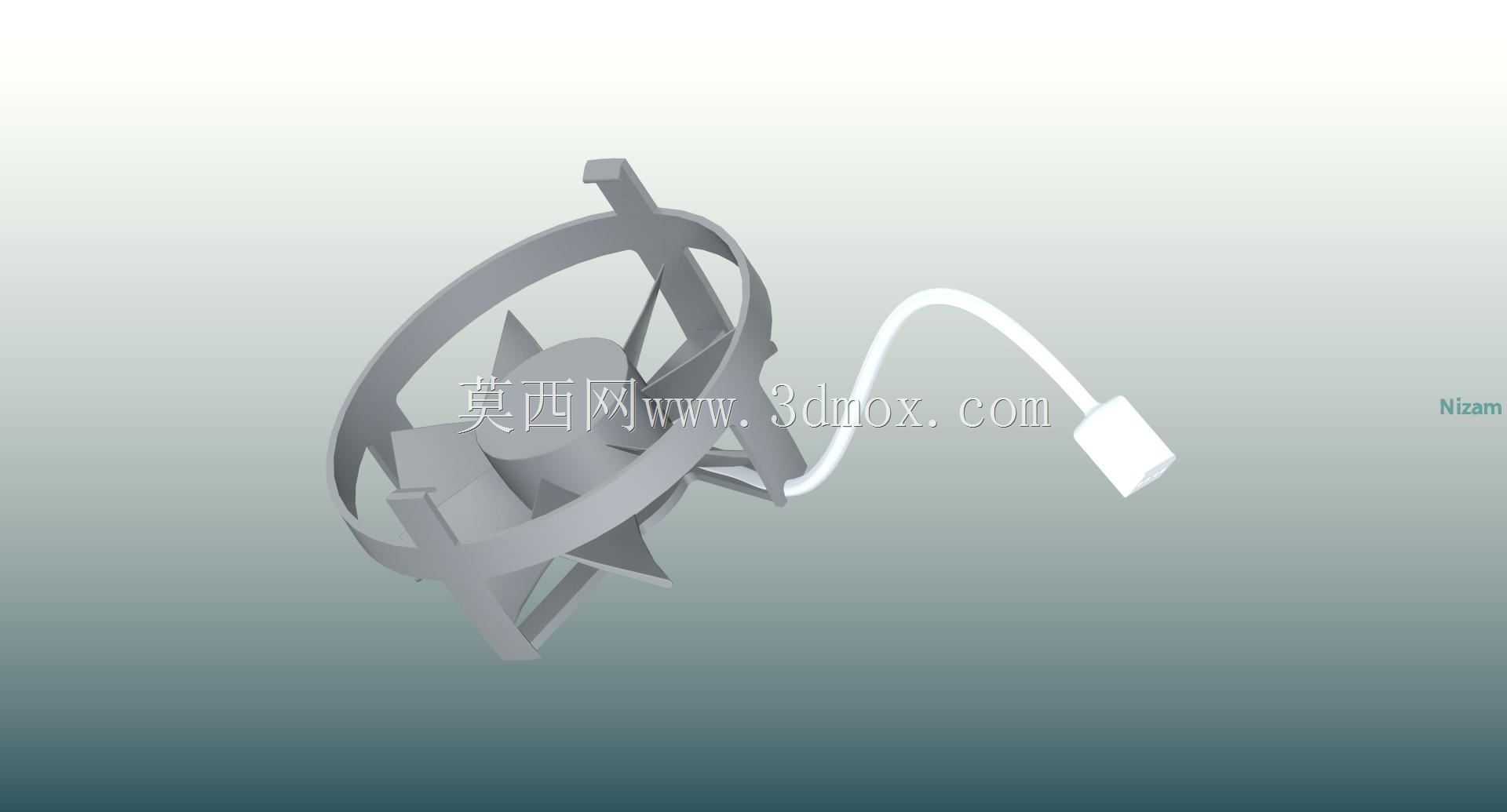

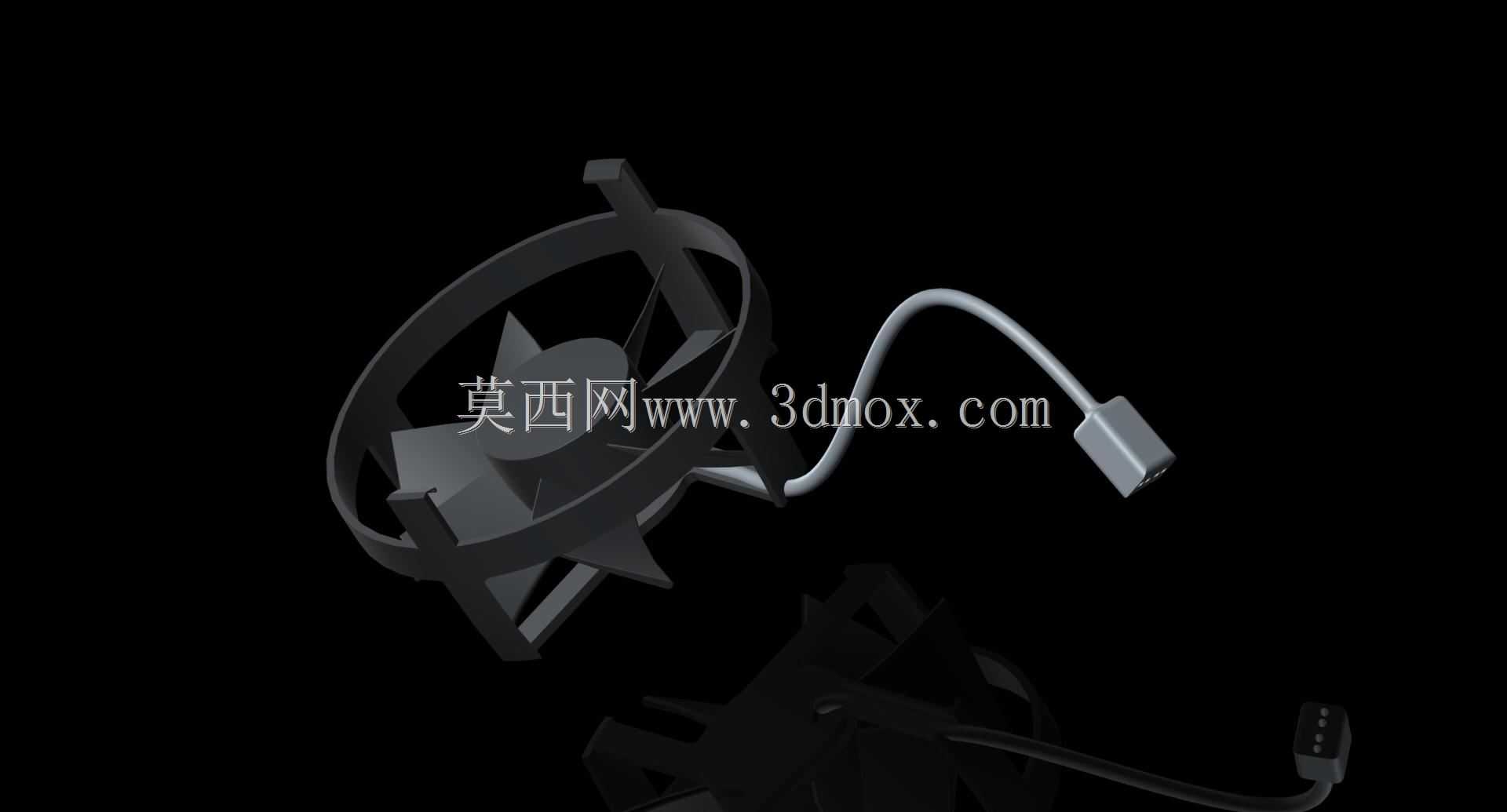

台式机CPU轴流散热风扇结构建模

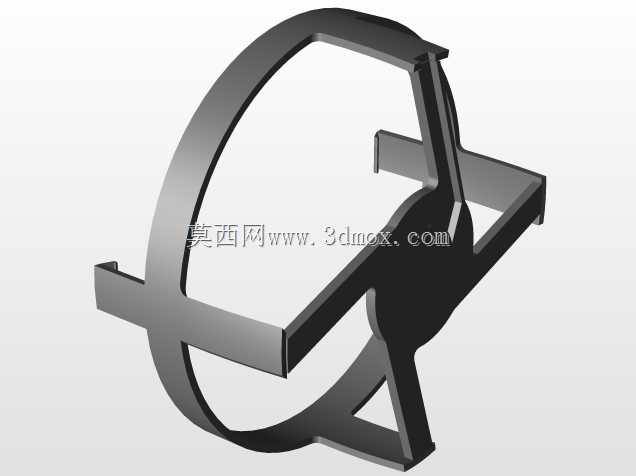

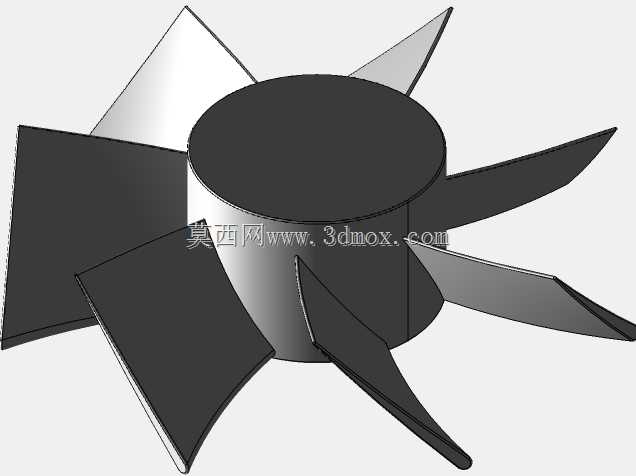

日常做PC硬件结构适配、机箱散热方案选型时，CPU散热风扇是绕不开的核心风冷部件，这次建模的轴流风扇，完全参照市售主流台式机下压式CPU风扇的实际结构还原，没有做夸张的艺术化修改，所有结构尺寸都贴合实际装机的安装边界。从实际应用场景看，这类风扇主要搭配铝制或铜底CPU散热器使用，通过定向气流带走散热鳍片上蓄积的热量，避免处理器因高负载运行出现过热降频，不管是家用办公主机、游戏电竞主机还是入门级工作站的风冷散热方案里，这类结构的风扇都有极高的普及率。做结构建模的时候，最先敲定的是外框的安装尺寸，常规市售同规格风扇的外框边长统一适配标准CPU散热器的扣具孔位，四个边角的安装孔位预留了减震胶钉的安装间隙，不会出现和散热器鳍片、周边内存马甲干涉的问题，外框的导风圈做了微弧收边设计，能减少扇叶切风时的边缘紊流，降低运转时的风切噪音。扇叶部分采用的是七叶后掠式设计，建模时特意还原了每片扇叶的倾斜角度与叶根到叶尖的弧度变化，这个角度是经过风量平衡调校的，既可以保证在常见转速区间内提供足够的静压，吹透密集的散热鳍片，又不会因为扇叶角度过陡导致启动扭矩过大，增加主板风扇接口的供电负载。尾部的供电出线做了防弯折的应力释放结构，出线位置的护套长度刚好适配机箱内常规的走线空间，不会因为线材弯折过度出现内部线芯断裂的问题，供电接口采用标准的4针PWM调速接口结构，和主板上的风扇针脚定义完全匹配，建模时还原了接口的防呆卡扣结构，避免实际装配时出现插反的问题。整个模型的结构拆分完全对应实际产品的装配逻辑，外框、扇叶、中心转子、供电线材都做了独立的结构分层，不管是做散热方案的干涉检查、扣具适配模拟，还是做产品的结构改良设计，都可以直接调用对应部件做参数调整，不需要重新拆分模型。在做安装边界校核的时候，特意参照了MATX、ATX等常见主板的CPU周边空间布局，风扇整体高度控制在常规下压式散热器的高度范围内，不会出现和高马甲内存、主板供电散热片冲突的问题，扇叶和外框之间的转动间隙也按照实际生产的公差要求预留，不会出现扇叶蹭框的装配问题。
