小型方形安装锥盆电声扬声器结构

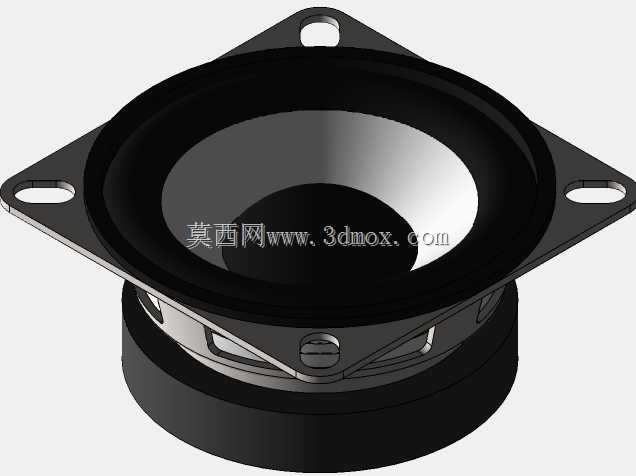

这类小尺寸锥盆扬声器常被集成在小型桌面音频设备、便携工控提示终端、车载内饰辅助发声单元、家用小型智能硬件的声学模块中，承担中低频段的声信号还原工作，相比同尺寸全封闭磁路单元，锥盆结构的振膜冲程冗余更充足，在有限安装空间内可获得更平顺的频响曲线，适配多数对音质要求不极端但需要稳定声输出的场景。从结构设计逻辑来看，该单元采用四角带安装孔的方形法兰作为安装基准，法兰上的通孔为沉头设计，可适配M2.5规格的十字盘头螺丝完成固定，安装时法兰面与设备壳体的安装台面贴合，不需要额外加装密封垫圈即可实现基础的气密衔接，避免声短路影响低频表现。振膜采用锥盆构型，折环为耐老化的橡胶材质，既可以保证振膜做轴向活塞运动时的顺性，也能在长期高低温循环工况下避免折环开裂失效，磁路部分采用外露式的柱状磁钢结构，磁隙宽度控制在0.8mm，配合音圈的绕线长度可保证在额定功率下音圈不会出现擦圈问题，磁钢外围的盆架采用冲压成型的冷轧钢材质，兼顾结构强度与轻量化需求，整体单元的总高度控制在20mm以内，法兰对角安装孔距为50mm，可直接适配多数现成的小型设备壳体安装位，不需要二次修改安装孔位。在实际选型应用中，这类单元的安装边界需要注意预留后方磁钢的避让空间，磁钢部分直径为32mm，安装腔体内需要预留至少1mm的径向间隙，避免磁钢与壳体内部的PCB板、走线结构产生干涉，同时振膜前方需要预留至少3mm的出声间隙，不能直接贴装网布以外的硬质遮挡结构，避免阻碍振膜运动造成失真。设计建模过程中，需要重点还原折环的弧度过渡、安装孔的沉头深度、磁钢与盆架的配合台阶，这些细节直接影响后续结构干涉检查的准确性，尤其是盆架上的四个定位缺口，是生产过程中与治具配合定位的关键结构，建模时不能随意简化，否则会导致后续生产装配时的定位偏差。这类锥盆扬声器的接线端位于磁钢侧方的焊片位置，建模时需要预留焊片的出线空间，方便后续结构设计时规划走线槽位置，避免装配时导线被法兰面压破绝缘层造成短路。
