一体式液冷GTX1080显卡结构设计方案

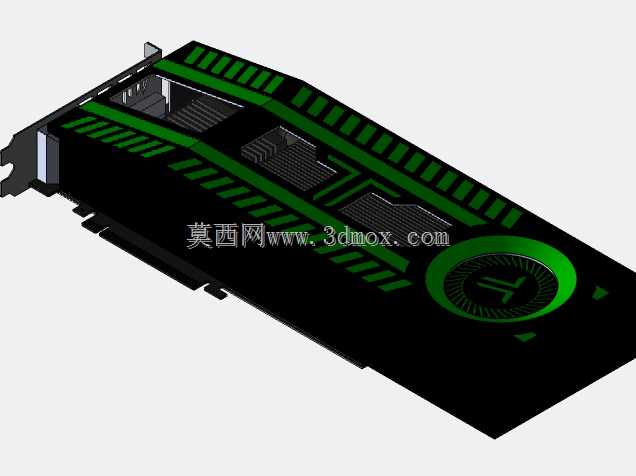

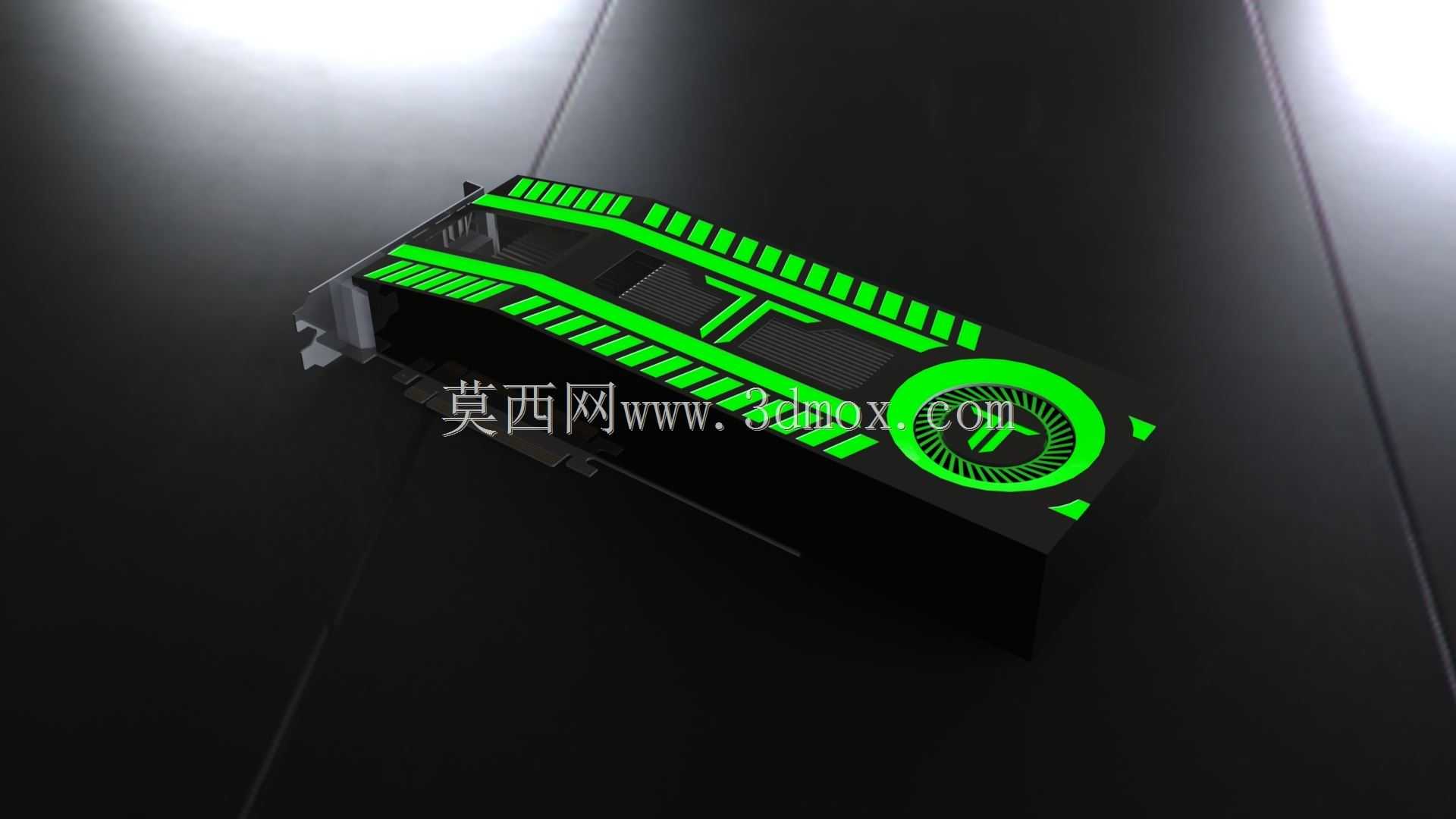

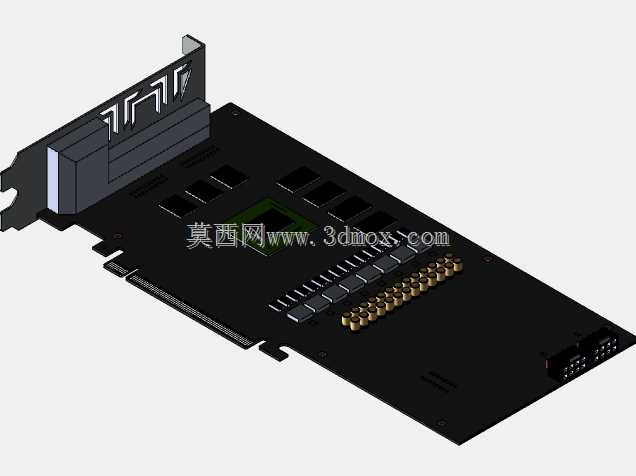

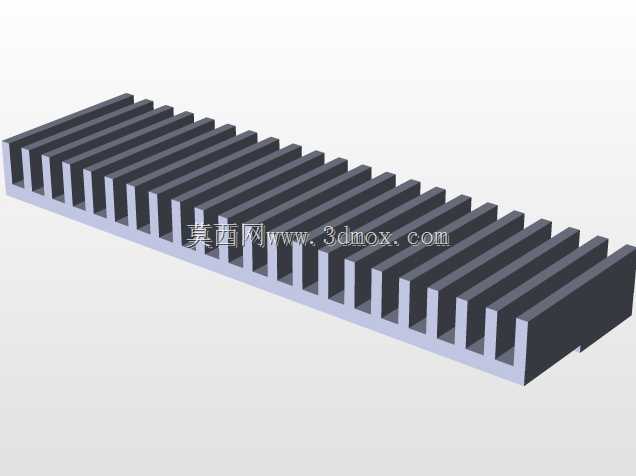

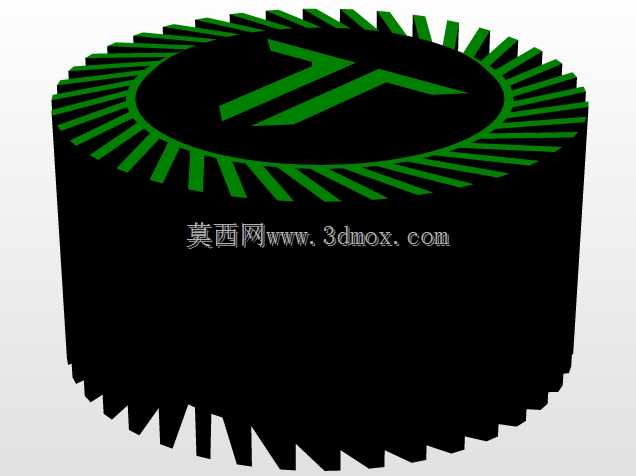

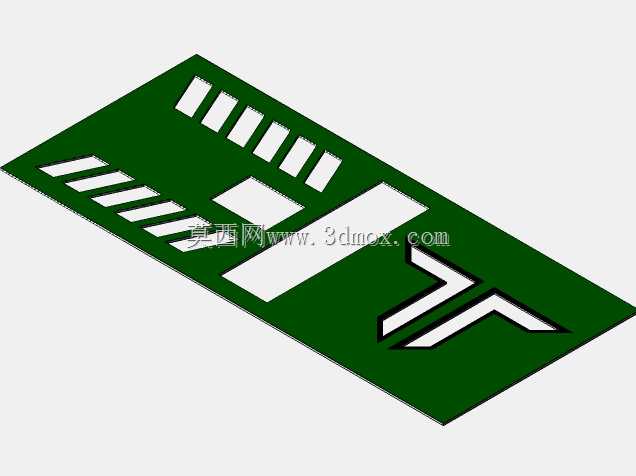

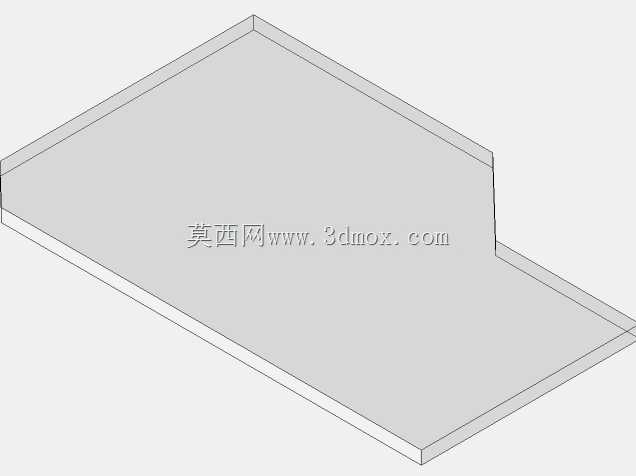

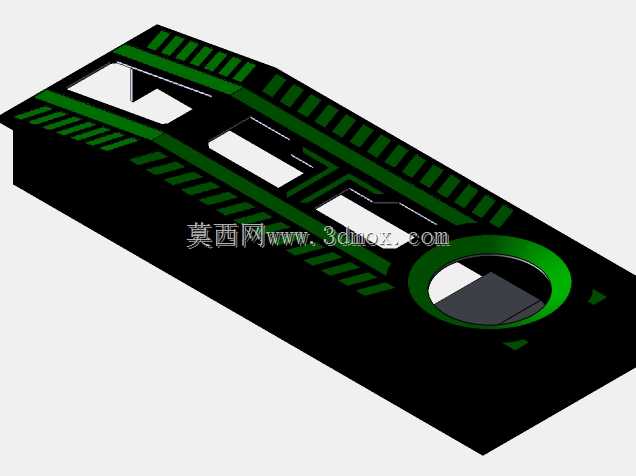

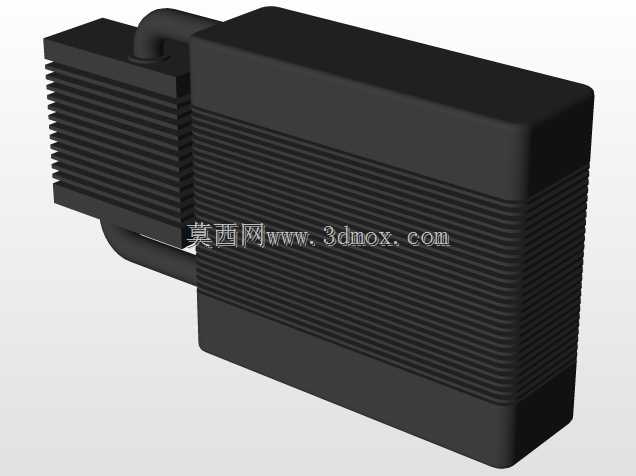

在桌面级高性能计算硬件的结构设计工作中，显卡的散热结构优化一直是兼顾性能释放与装机适配性的核心环节，这款针对GTX1080核心打造的一体式液冷散热方案，主要面向高负载游戏、三维渲染、GPU并行计算等长时间满负载运行的应用场景，解决传统风冷方案在高负载下核心温度波动大、风道占用机箱内部空间、高频运行噪音明显的实际使用痛点。从实际装机的适配边界来看，设计阶段严格遵循公版GTX1080的PCB安装孔位标准，整体长度控制在双槽PCI设备的常规兼容范围内，厚度匹配标准机箱PCI挡板的安装间距，不会出现遮挡相邻扩展槽位的问题，显卡金手指位置完全符合PCI-E x16插槽的安装公差要求，挡板处的视频输出接口开孔位置对齐公版布局，用户无需调整机箱内部走线结构即可完成替换安装。结构设计上没有完全复刻公版PCB的精细走线布局，而是将核心设计重心放在散热系统与外观结构的整合优化上，在显卡背面增设了一体化金属背板，一方面可以强化PCB的整体结构强度，避免长期使用过程中因散热器重量拉扯导致PCB变形，另一方面背板与核心背面的导热垫接触，可辅助带走核心背面供电模块的积热，提升供电元件的长期运行稳定性。液冷回路的设计整合了冷头、循环流道与外接冷排的连接接口，冷头底座采用纯铜铣削加工，与GPU核心的接触平面平面度控制在0.02mm以内，保证导热介质填充后的热传导效率，流道采用多通道微切割结构，可让冷却液充分带走核心、显存颗粒与供电Mos管的工作热量，相比传统风冷的直吹结构，热交换效率提升明显，同时不会在显卡周边形成乱流干扰CPU区域的散热风道。外观结构上采用了辨识度较高的装饰条设计，外壳部分采用ABS注塑成型，表面做哑光处理避免光污染过度，装饰条区域预留了灯效安装位，可匹配主流主机的RGB灯效同步需求，外壳与散热主体的连接采用卡扣加螺丝的双重固定方式，既方便后期维护拆解清理冷头杂质，也能避免长期使用后外壳出现松动异响。在安装边界的考量上，液冷管的引出位置设置在显卡顶部靠近挡板的一侧，管路长度预留了足够的弯曲余量，可适配不同机箱的冷排安装位置，不会出现管路弯折过度导致冷却液循环不畅的问题，供电接口的位置保留了公版的侧置布局，不会与水冷管路产生干涉，用户插拔供电线时无需额外调整管路位置。
