机加工用螺杆式手动台钳结构设计

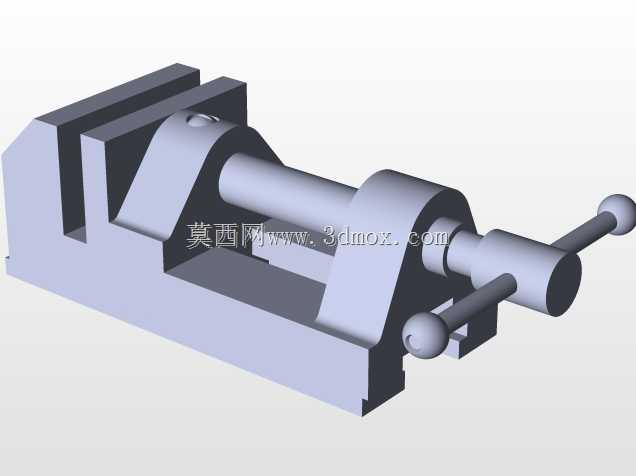

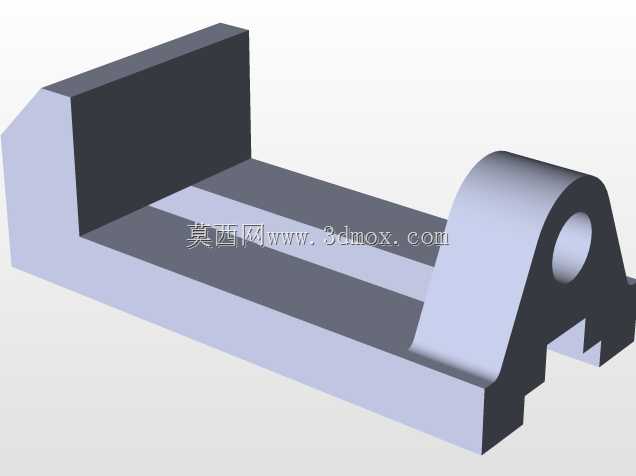

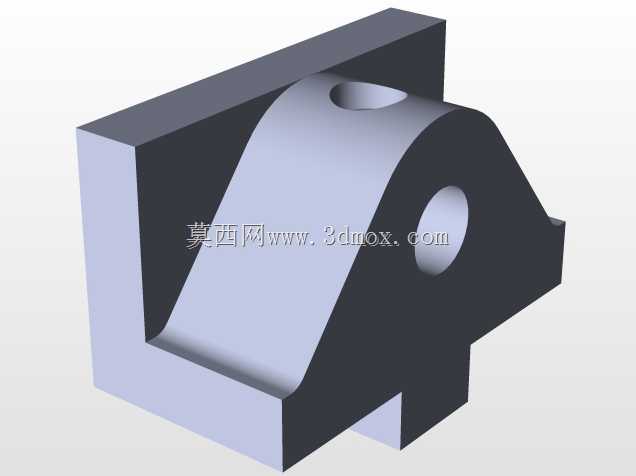

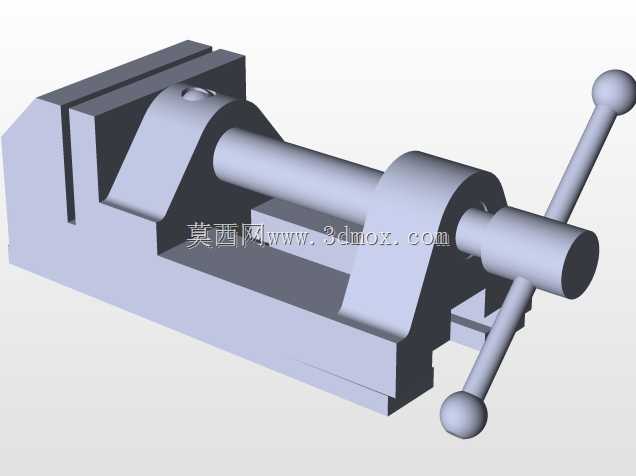

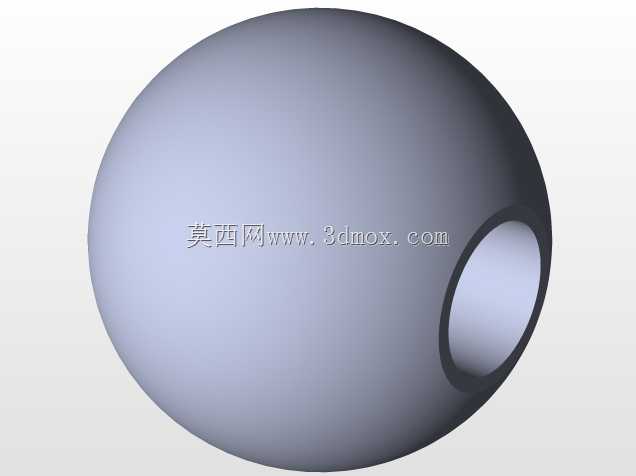

这款手动台钳是机加工、钳工装配场景里最常用的工装夹具，日常在台式钻床、小型铣床、钳工台工位上随处可见，核心作用是在锯削、锉削、钻孔、攻丝、轻量铣削工序中牢牢固定待加工工件，避免加工过程中工件位移导致尺寸超差、刀具崩损甚至安全隐患。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，依靠梯形传动螺杆带动活动钳身沿钳身导轨做直线往复运动，梯形螺纹的选择并非随意，这类螺纹传动效率适中，具备可靠的自锁特性，夹紧工件后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能维持足够的夹紧力，完全适配手动操作的使用场景。钳身整体采用一体式铸造结构的设计思路，固定钳身底部预留了标准的安装螺栓孔位，可直接通过T型螺栓固定在机床工作台或者钳工台的台面上，安装边界适配多数常规小型加工工位的台面尺寸，不需要额外制作转接安装板，钳口位置设计了可更换的齿形钳口板，通过内六角螺丝固定在钳身和活动钳身上，长期使用磨损后可以快速更换，不需要整体报废钳体，有效降低长期使用的维护成本。操作端采用十字形球头手柄，操作人员可以单手握持转动手柄，也可以在需要大夹紧力的时候双手同时施力，球头的设计避免操作时手部打滑，传动螺杆的行程设计覆盖了常规小型零件的装夹范围，从几毫米厚的薄板类零件到几十毫米的块类零件都能可靠装夹，活动钳身和固定钳身的导轨配合面采用了间隙适配设计，长期使用磨损后可以通过调整镶条来消除配合间隙，避免活动钳身出现翘头、偏移，保证装夹后工件的定位精度。在实际使用场景中，这类台钳除了常规的金属零件装夹，也可以通过更换软钳口来装夹表面精度要求高的铜件、铝件或者塑料件，避免夹伤工件表面，整体结构没有冗余的复杂部件，所有传动部件都暴露在可视范围内，日常清理切屑、加注润滑脂维护都十分方便，不会因为切屑堆积导致传动卡滞，非常适合生产车间、实训教学、维修工位等多种场景使用。
