可调角度式机用夹持虎钳结构设计

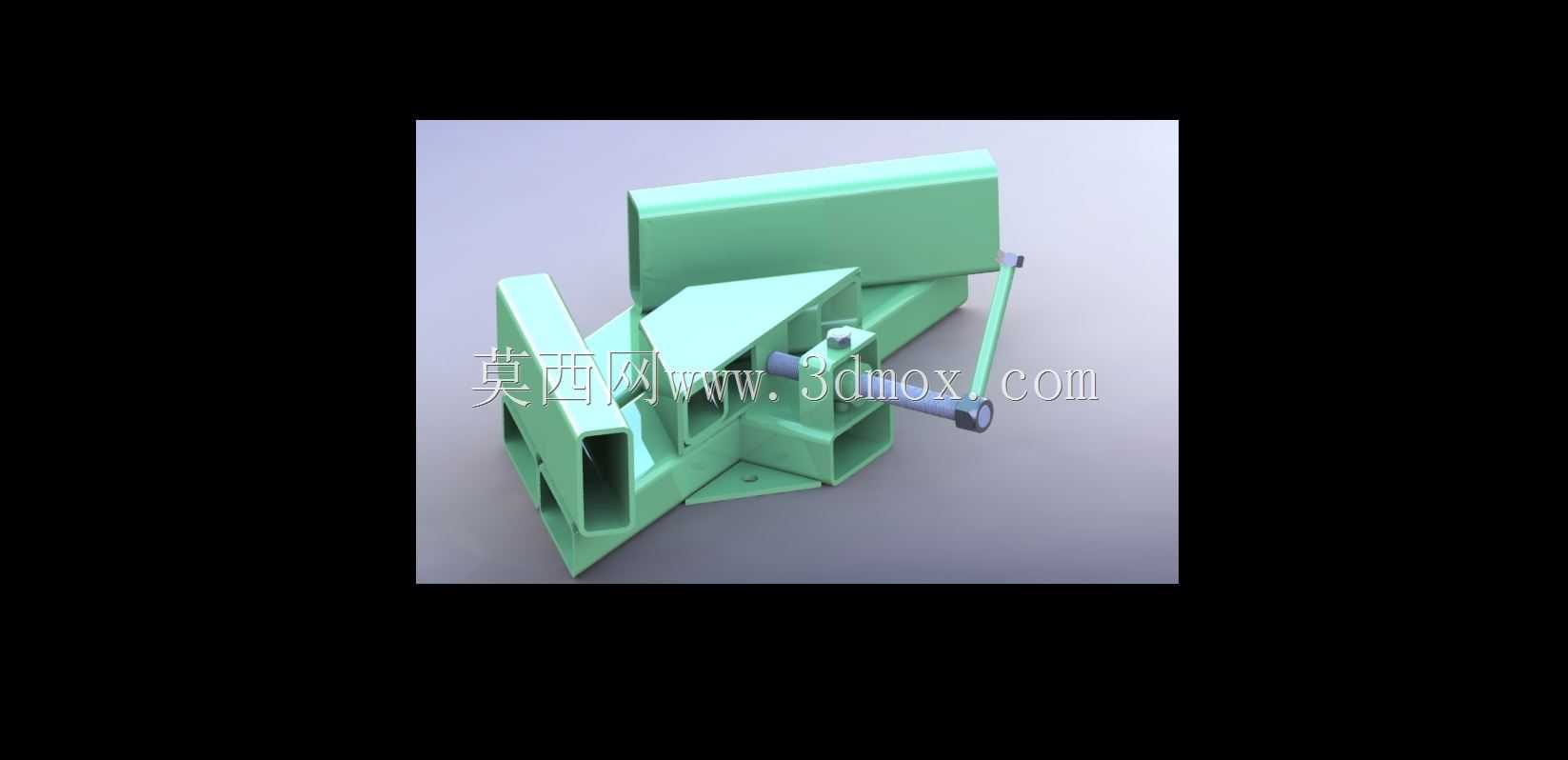

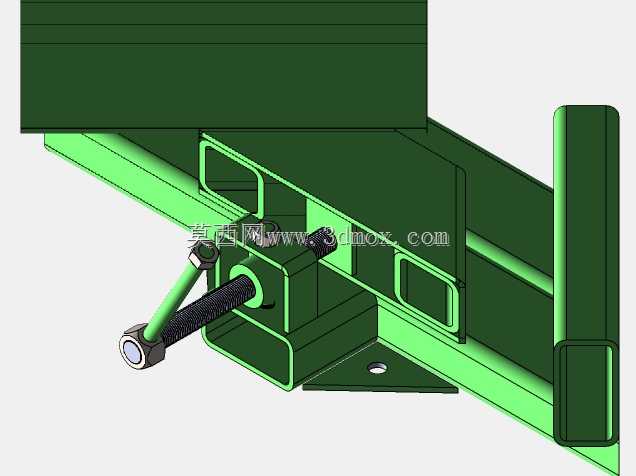

这款角度可调虎钳主要面向机加工工位的异形件装夹需求，在普通平口钳只能夹持垂直基准工件的局限上做了结构优化，能适配铣削、钻孔、轻度打磨工序中带倾斜角度面的工件装夹，不用反复在工件下方垫角度块、打表找正，能大幅缩短单件小批量加工时的装夹辅助时间。从结构设计逻辑来看，整体采用分体式钳体布局，固定钳座底部带标准安装孔位，可直接通过T型螺栓固定在机床工作台的T型槽上，安装边界适配多数中小型立式铣床、台钻的工作台面尺寸，钳体整体重心偏低，大切削量工况下不会出现夹持晃动。活动钳身通过转轴结构与底座连接，侧面配角度锁紧手柄，调整角度时先松开锁紧手柄，将活动钳身摆至需要的倾斜角度后扳动手柄锁紧，角度调节范围覆盖常见的0到45度倾斜装夹需求，钳口部位做了可更换式设计，磨损后只需拆下固定螺栓更换钳口板即可，不用整体更换钳体，降低后期维护成本。传动部分采用梯形丝杠副，相比普通螺纹丝杠，梯形丝杠的自锁性能更好，夹持过程中不会因为加工振动出现松夹问题，丝杠端部配加长操作手柄，操作人员施加较小的力就能获得足够的夹持力，针对薄壁类工件夹持时，也能通过控制手柄的扳动幅度控制夹持力，避免夹伤工件表面。钳身整体采用焊接式钢结构，关键受力部位做了加厚处理，丝杠安装座与钳身的连接位置加设加强筋，承受大夹持力时不会出现结构变形。实际使用场景中，除了常规的金属件加工装夹，也可用于小型焊接工位的工件定位，调整好角度后锁紧钳体，就能固定工件的倾斜焊接面，不用额外制作焊接定位工装，在五金维修、单件试制、教学实训场景下也有较高的适配性。设计过程中对活动钳身的转动间隙做了限位调整结构，长期使用出现磨损间隙后，可通过侧面的调节螺钉消除间隙，保证角度定位的精度，钳体表面做喷塑处理，在车间多切削液、多油污的环境下能起到较好的防锈作用，延长设备的使用寿命。
