72针单列直插式电脑存储内存条结构

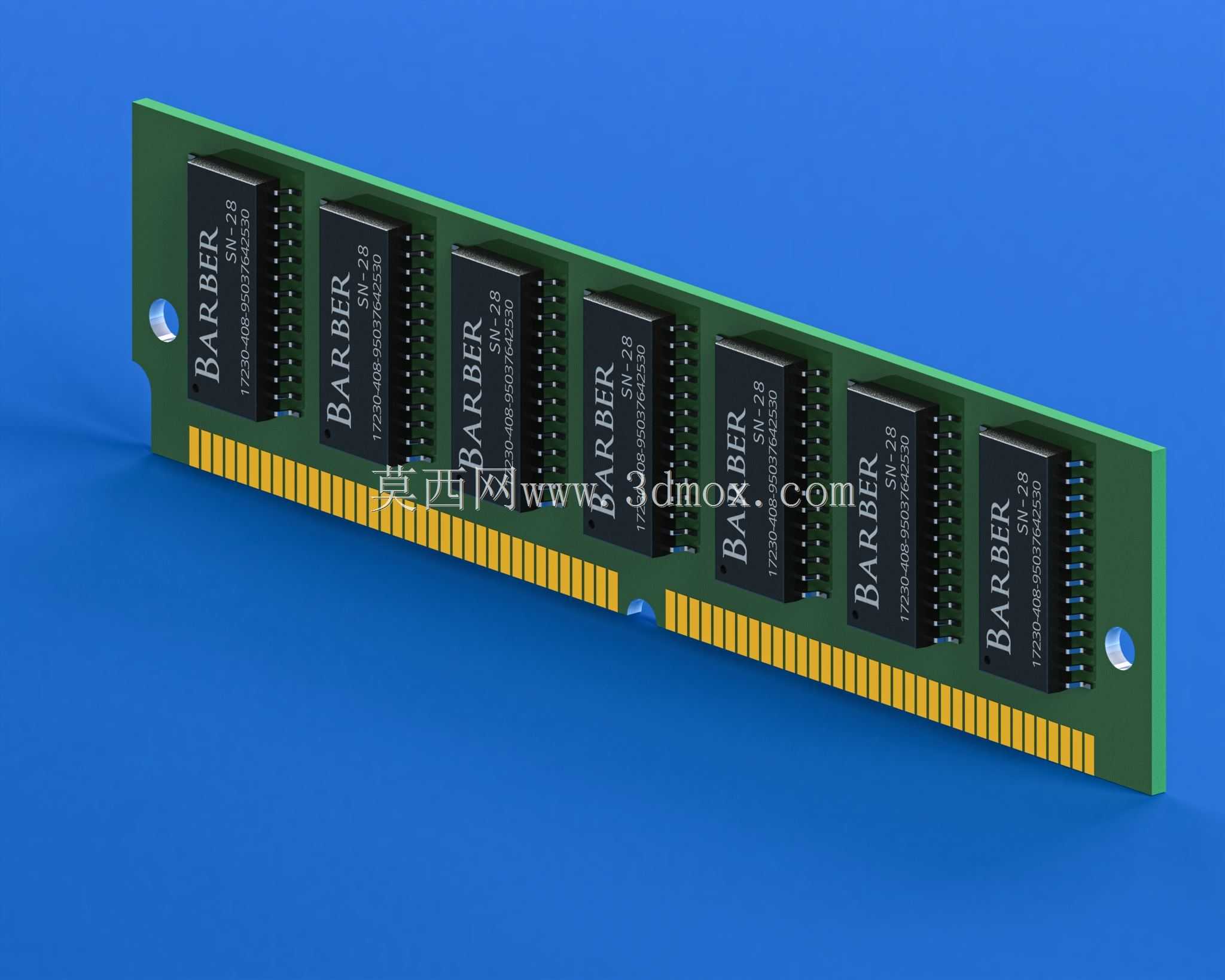

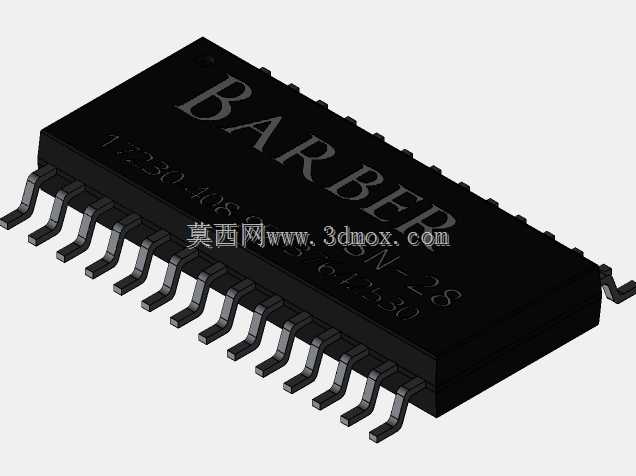

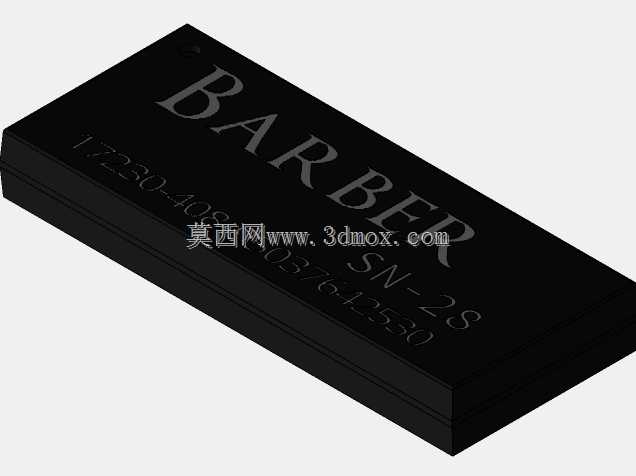

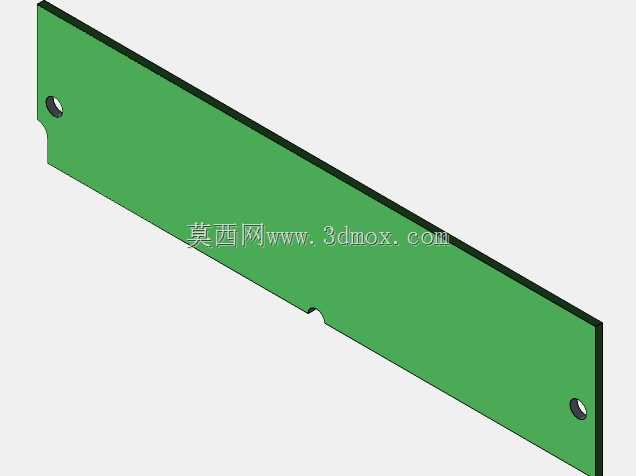

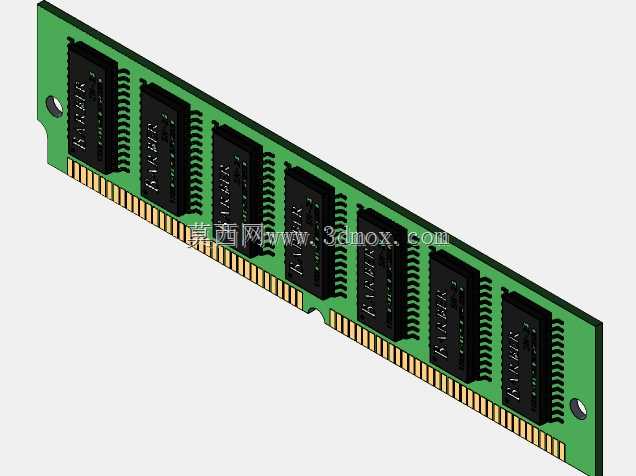

早期台式计算机与工业控制设备的内存扩展场景中，72针单列直插存储模块是应用极广的板载存储部件，这类部件主要承担设备运行时的临时数据缓存、运算数据暂存功能，是主板与CPU之间数据交互的核心载体之一，在90年代的个人电脑、老式工控机、嵌入式控制终端中都能见到这类存储模块的身影，相比更早的30针SIMM模块，它的数据位宽达到32位，能够匹配当时486、早期奔腾系列处理器的数据总线带宽，单条即可满足基础运行需求，无需成对安装，大幅降低了设备内存扩展的成本与安装复杂度。从结构设计来看，这类存储模块采用绿色FR-4环氧玻纤基板作为载体，基板一侧排布整齐的镀金接触插针也就是行业俗称的金手指，金手指采用分段等距排布设计，总针数为72针，每根针脚对应独立的信号传输定义，涵盖地址线、数据线、控制线、电源线与接地引脚，插针边缘做了倒角导向设计，安装时能够顺着内存插槽的导轨顺利滑入，避免插针弯折损坏。基板上沿等距焊接多颗存储芯片，芯片采用双列直插封装形式，每颗芯片的引脚通过波峰焊与基板表层的覆铜走线连通，芯片表面印有型号与参数标识，方便生产时的物料核对与后期故障排查。基板两端设计有半圆形定位缺口，对应内存插槽两端的固定卡扣，安装到位后卡扣会卡入缺口内，避免设备运行过程中受震动出现模块松脱、接触不良的问题，同时缺口也具备防呆作用，能够避免模块反插造成的引脚短路烧毁。建模过程中需要严格匹配实际安装边界尺寸，模块整体长度、金手指区域的宽度、插针间距都要符合当时的SIMM插槽工业标准，基板厚度控制在1.6mm常规PCB板厚范围，芯片的排布间距、引脚伸出长度都要还原真实焊接状态，金手指区域的分段间隙、定位缺口的圆弧半径都需要按照实物比例还原，确保模型导入装配环境后能够顺利完成虚拟装配验证，可用于老式计算机硬件结构教学、复古工控设备的维修建模参考、计算机发展史相关的科普演示场景，也能为电子硬件结构设计人员提供早期存储模块的结构参考，理解板卡类部件的安装定位、防呆设计、引脚排布的通用设计逻辑。这类模块的设计思路也为后续的DIMM内存模块发展奠定了基础，其金手指导向、卡扣固定、防呆缺口的设计逻辑一直沿用至今，在各类板卡类电子部件的结构设计中都能看到这类设计思路的延伸。
