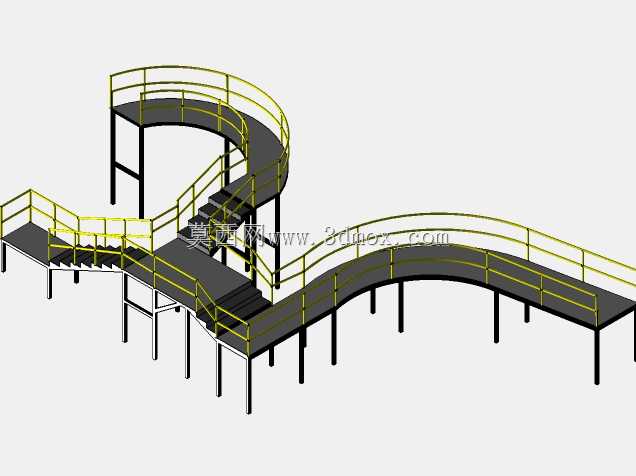

工业厂区弧形转折钢结构步行通道

这类弧形转折钢结构步行通道，多应用在工业厂区内存在设备高差、管线阻隔的生产区域，用来连通不同标高的操作平台、巡检点位，解决生产区域内人员跨障碍通行的需求，相比直跑梯道，能更好适配厂区内不规则的预留空间，避开已布设的工艺管线、大型设备基座，不用额外改动现有生产布局就能完成通行路径布设。

从结构设计来看，整个通道采用型钢做主体支撑，立柱选用等边角钢或矩形钢管，根据通道的转弯曲率调整立柱布设间距，在弧形段加密支撑点位，避免通道板出现挠曲变形；通道踏步采用花纹钢板铺设，表面做防滑处理，踏步高度控制在150-180mm区间，踏面宽度不小于250mm，符合工业人行通道的通行安全要求，连续踏步段的高差保持一致，避免人员通行时出现踏空风险。通道两侧的安全护栏采用双层横杆设计，扶手高度设置在1100mm，底部设置100mm高的挡脚板，防止工具、小零件从通道边缘掉落砸伤下方作业人员，护栏的立杆间距不大于1000mm，在弧形转弯处顺着通道曲率做弯弧处理，保证护栏与通道边缘的间隙均匀，没有突兀的折角。

设计过程中需要先根据现场实测的安装边界确定通道的走线曲率，先定位两端接驳平台的标高与坐标，再反推中间转折段的坡度，整个通道的通行净宽保持在800-1000mm，满足单人携带巡检工具通行的需求，在两段弧形通道的衔接位置设置过渡平台，平台尺寸不小于800mm见方，给人员通行留出转向缓冲空间。所有钢结构连接节点采用焊接加螺栓紧固的方式，立柱底部与预埋钢板焊接固定，预埋钢板的锚筋植入地面混凝土层深度不小于150mm，保证整体结构的抗侧移能力，能承受常规的人员通行荷载与厂区内的轻微振动影响。

这类通道的外形完全适配现场的不规则空间，没有统一的固定尺寸，所有弯弧段的曲率都根据现场避让需求定制，安装时需要先做立柱定位放线，调整立柱垂直度后再焊接横向支撑梁，最后铺设通道板与安装护栏，安装完成后需要做水平度校验，保证通道面没有明显的倾斜起伏，护栏所有焊接点位做打磨除锈后刷防锈漆与面漆，提升户外或潮湿车间环境下的使用寿命。
