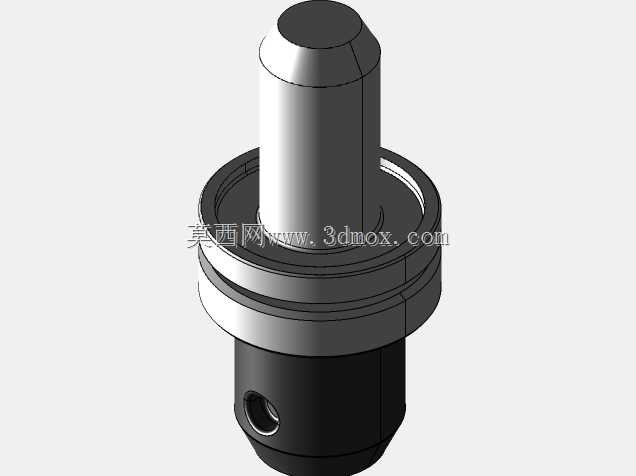

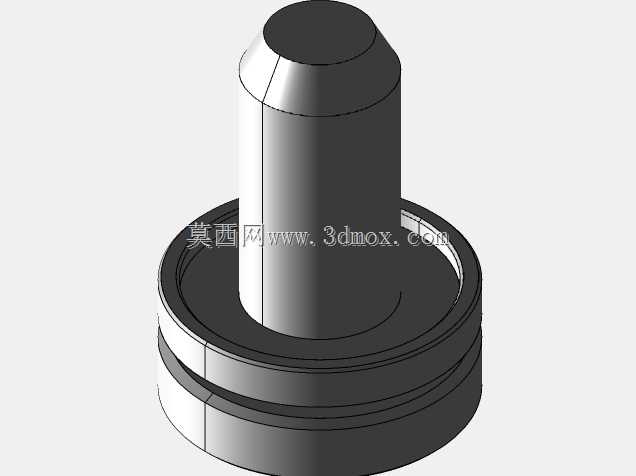

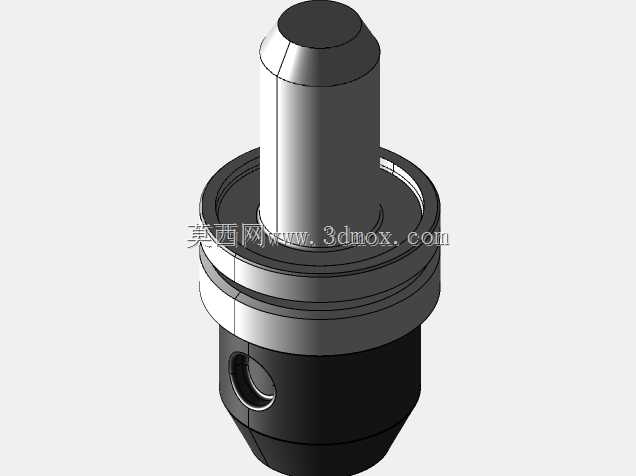

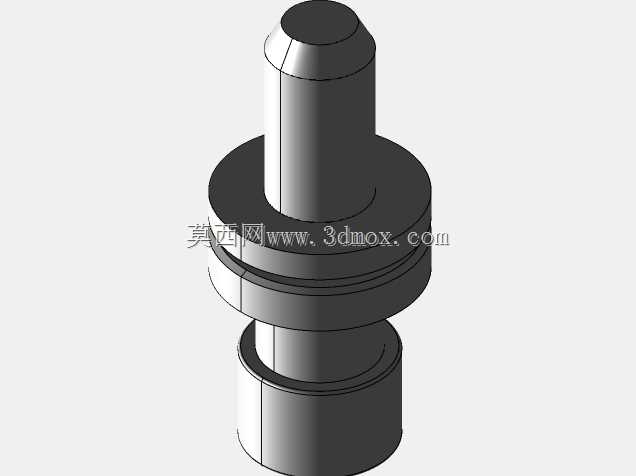

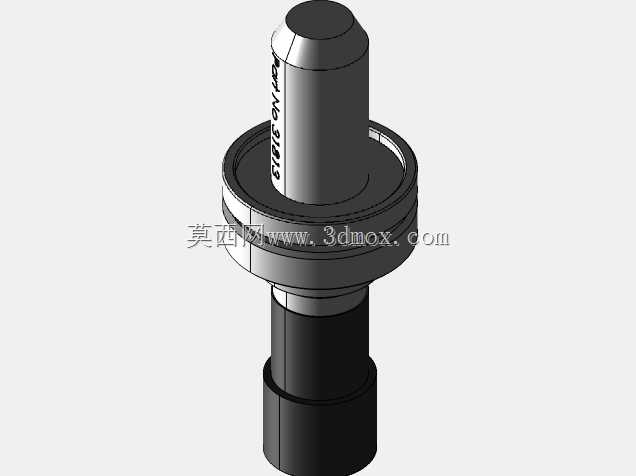

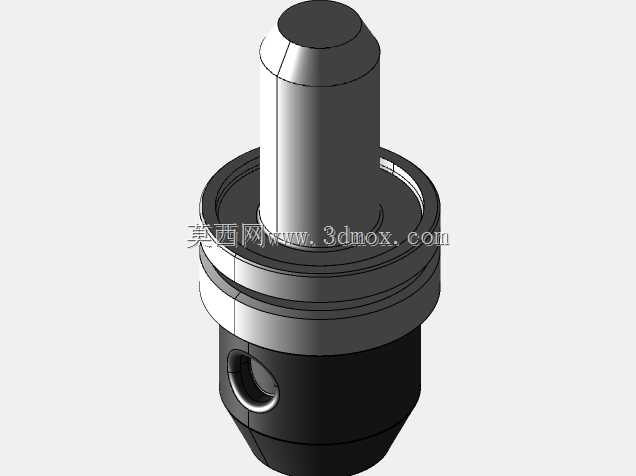

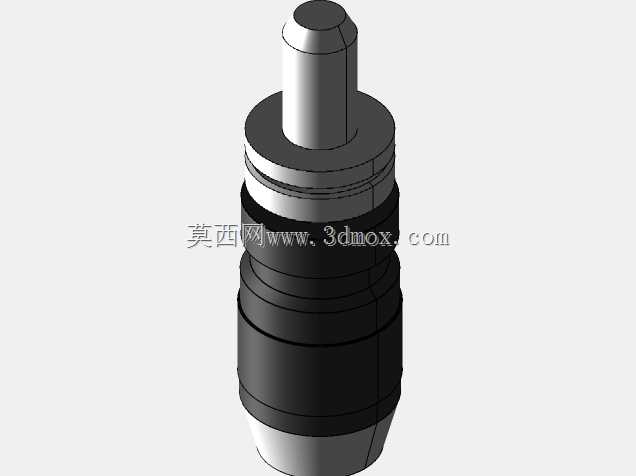

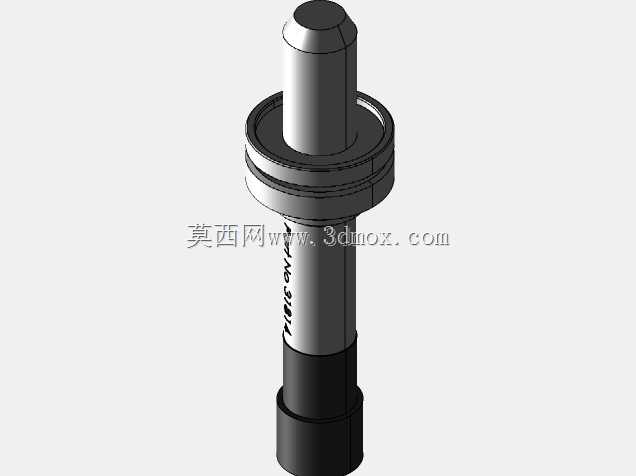

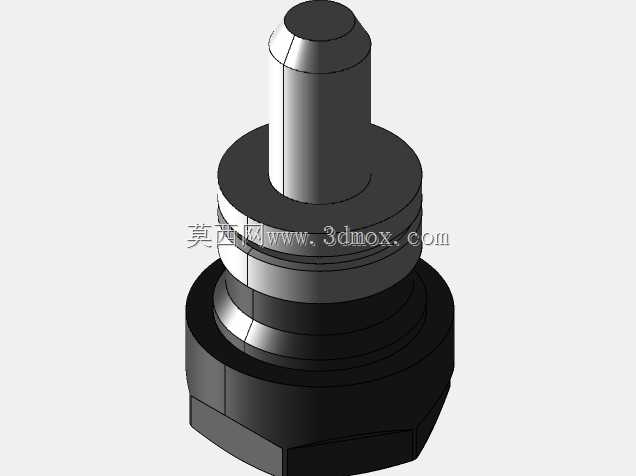

TormachTTS机床刀具夹持固定支架结构

在小型数控铣床及台式加工设备的日常换刀作业场景中，刀具夹持定位的同轴度、装夹刚性直接决定加工面的光洁度与尺寸公差稳定性，这款适配Tormach TTS系统的夹持支架，正是针对快换刀架的配套定位需求完成的结构设计。从实际加工场景的使用逻辑出发，该支架核心承担快换刀柄的预装定位、刀具锁紧预调整、闲置刀柄工位承托三类功能，可适配ER16、ER20、ER32三类主流弹簧夹头规格，覆盖从小径钻头、丝锥到较大直径立铣刀的装夹需求，无需额外更换转接座即可完成不同规格刀柄的预装作业。设计阶段优先考虑了安装边界的适配性，支架底部采用阶梯轴式定位结构，可直接插入机床工作台的标准T型槽或配套刀座安装孔，定位轴段的同轴度公差控制在0.005mm以内，避免刀柄预装后出现偏斜导致上机后动平衡超标。中部的法兰盘结构设置了周向定位缺口，可与刀架上的定位销配合，防止支架受刀具锁紧扭矩作用发生转动，法兰端面的平面度公差满足与安装面的紧密贴合要求，减少装夹时的受力变形。上部的刀柄插接段严格匹配TTS刀柄的内孔锥度与深度尺寸，插接后可实现刀柄的无间隙定位，配合侧面的紧定螺钉结构，可在预装刀具时临时固定刀柄，方便操作人员使用扭矩扳手锁紧夹头螺母，避免刀柄跟随螺母转动导致夹头偏位。配套的剪切弓形头结构可用于剪断刀具包装绑带、修整铜皮垫片等现场辅助作业，无需额外取用工具即可完成换刀前的准备工作。整体结构采用回转体对称设计，最大外圆尺寸适配常规刀架的工位间距，不会与相邻工位的刀柄发生干涉，轴向总长度经过优化，安装后刀柄上端的拉钉位置与机床换刀机械手的抓取行程完全匹配，无需调整机械手的行程参数即可实现顺畅换刀。所有受力部位均做了圆角过渡处理，避免应力集中导致长期使用后出现裂纹，表面的粗糙度要求满足频繁插拔刀柄的耐磨需求，不会因长期磨损导致定位间隙增大。在小批量零件加工、教学实训场景下，这类支架可大幅缩短换刀辅助时间，同时保证刀具预装的精度一致性，减少因手工装夹偏斜导致的打刀、零件超差问题，结构上没有冗余的复杂特征，加工制造难度低，普通车铣设备即可完成全部加工工序，后期维护仅需定期清洁定位面、检查紧定螺钉的锁紧力即可，无需复杂的保养流程。
