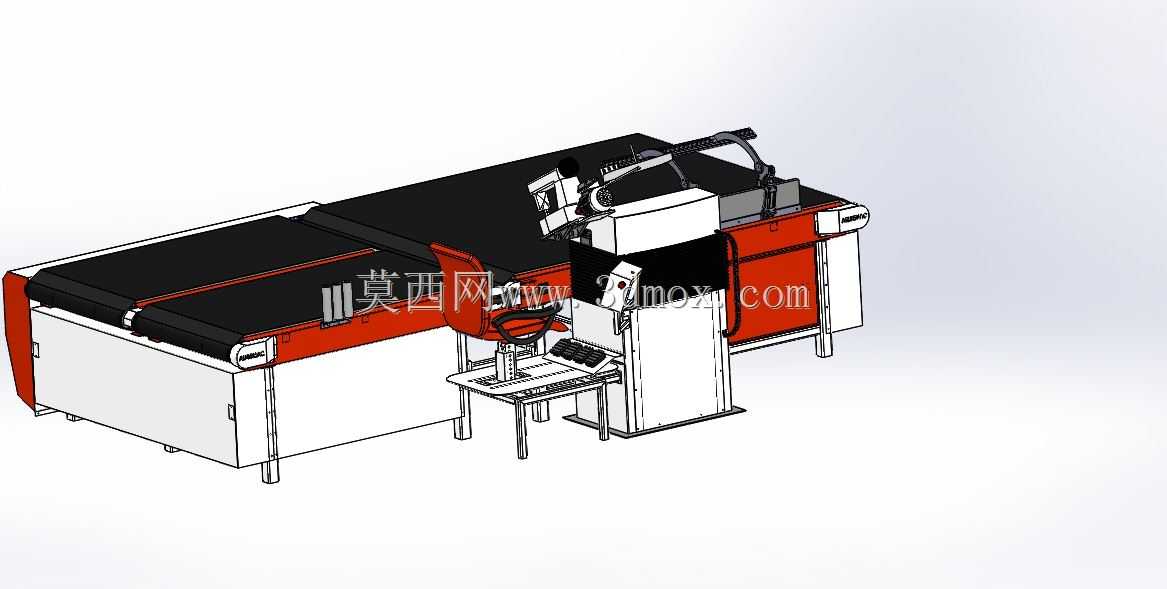

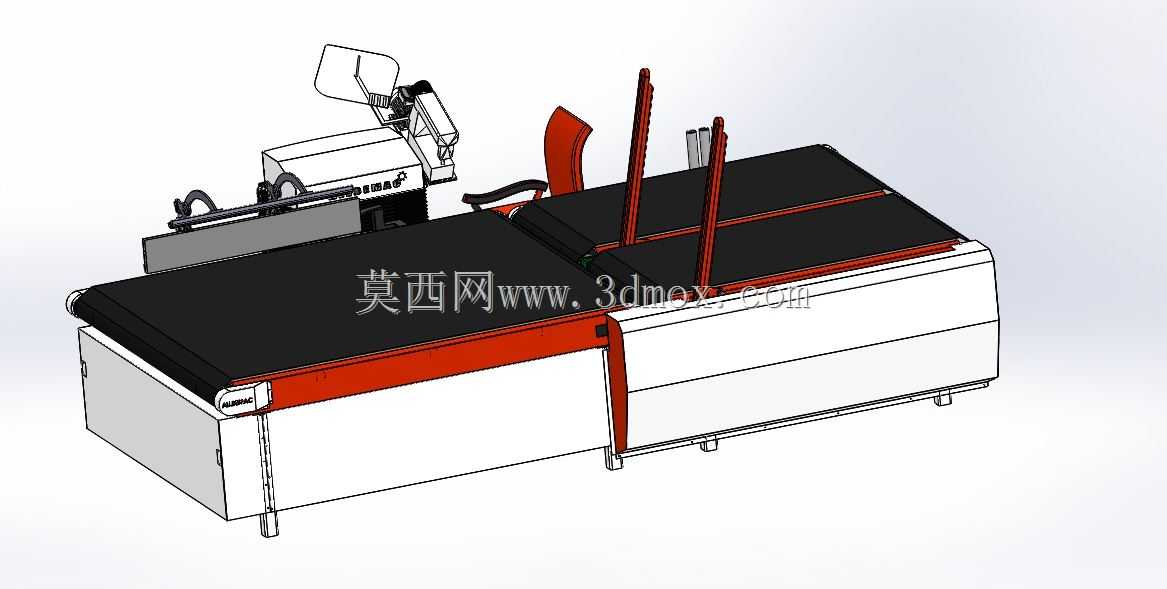

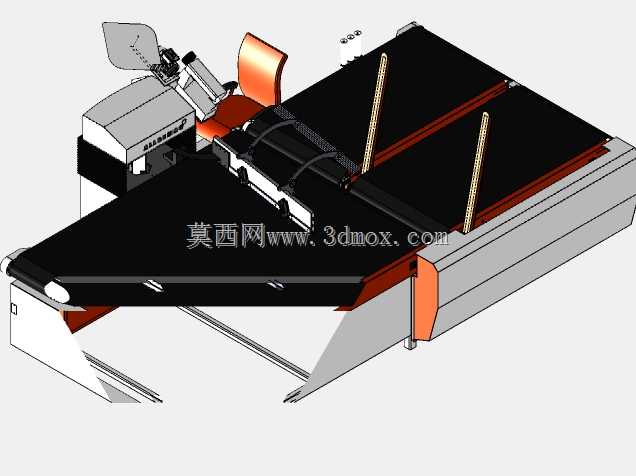

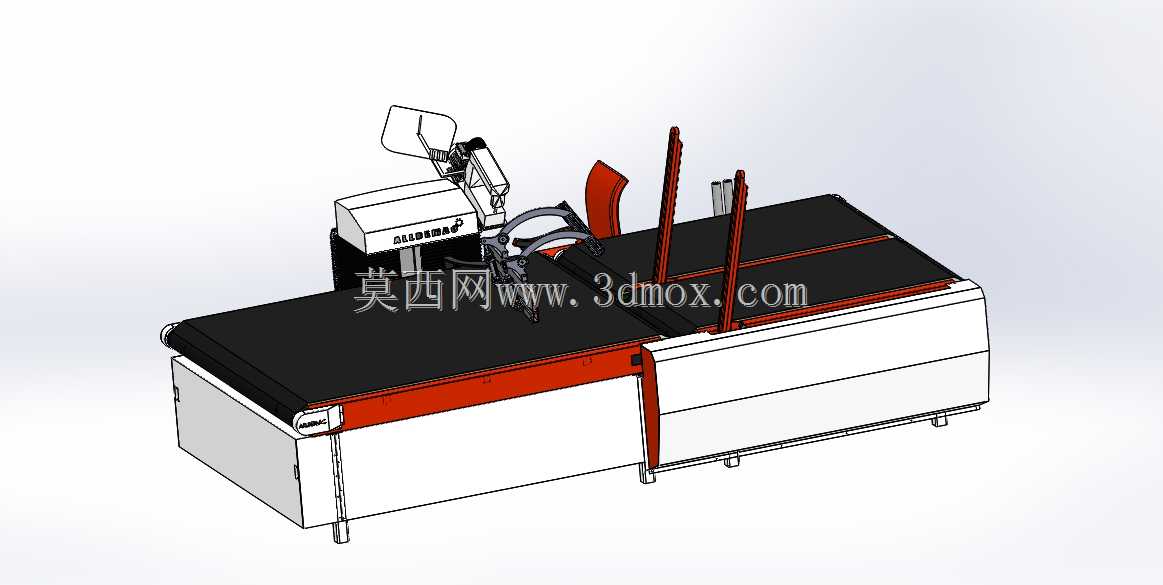

全自动泡沫裁切输送加工设备结构

这款设备主要面向软质泡沫材料的连续裁切加工场景，常见于家居软装、包装内衬、保温材料生产车间的裁切工序段，替代传统人工持电热丝或刀片裁切的作业模式，适配成卷或成叠的泡棉、海绵类卷材的定长、定形裁切需求。从结构布局来看，设备采用长条形卧式机架作为承载主体，下部为钣金焊接的柜体结构，既作为电气元件、传动组件的安装腔体，也通过底部可调脚杯实现整机水平调平，适配车间不同平整度的地面安装条件，机架上部的黑色皮带输送面贯穿整个作业区间，输送面两侧设置可调节的立式导向挡条，可根据待加工材料的幅宽调整挡条间距，避免材料输送过程中出现偏移跑偏的问题。裁切执行工位设置在输送段的中后位置，搭载可沿横向导轨移动的裁切执行组件，组件上集成了压料结构与裁切刀具，当材料输送至预设长度位置时，压料结构先下行压紧材料表面，避免裁切过程中材料移位导致切口不齐，随后裁切刀具沿预设轨迹完成走刀裁切，裁切完成后压料结构抬升，输送皮带继续将成品段向前输送至接料区域，剩余待加工材料同步向前进给进入下一个裁切循环。设备前端设置有操作控制组件与状态显示部件，操作人员可在前端工位完成裁切参数设置、设备启停操作，无需深入设备作业区间，降低作业安全风险。设计过程中重点考虑了软质材料裁切的工艺特性，压料结构的压合面采用柔性材质，避免压伤泡棉类软质材料表面，裁切刀具的走刀速度与输送速度做了联动匹配，保证连续作业时的裁切精度，同时机架的焊接结构做了应力消除处理，避免长期运行过程中结构变形导致输送面水平度偏差，影响裁切尺寸精度。设备的安装边界需预留前端操作空间、后端接料空间以及侧面的维护检修空间，输送面高度适配常规车间作业的接料高度，无需额外搭建操作平台即可直接接入现有生产流水线，也可作为独立裁切单元单独使用，适配小批量多规格的泡沫材料裁切加工需求。
