台式小型龙门结构数控加工设备

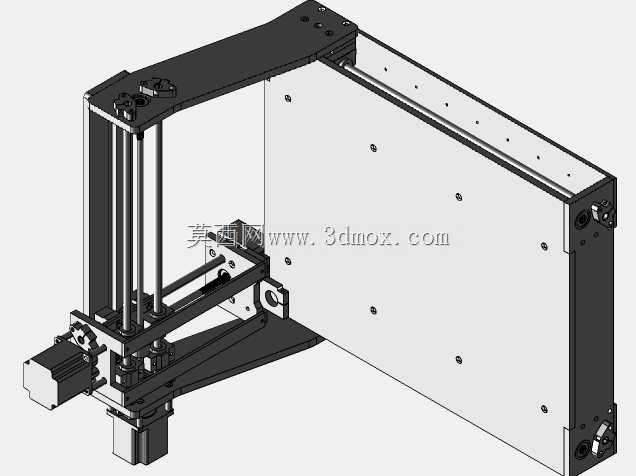

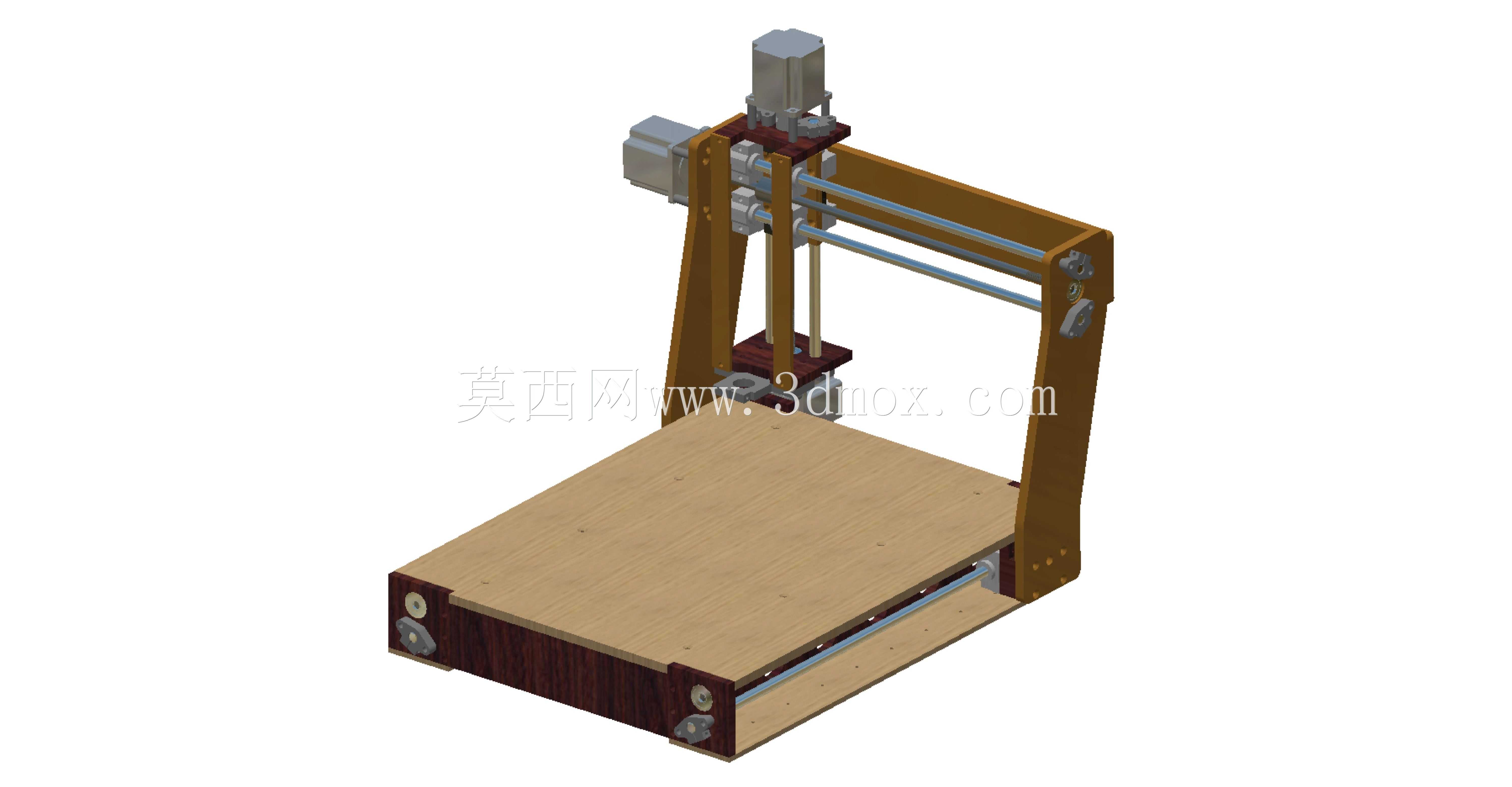

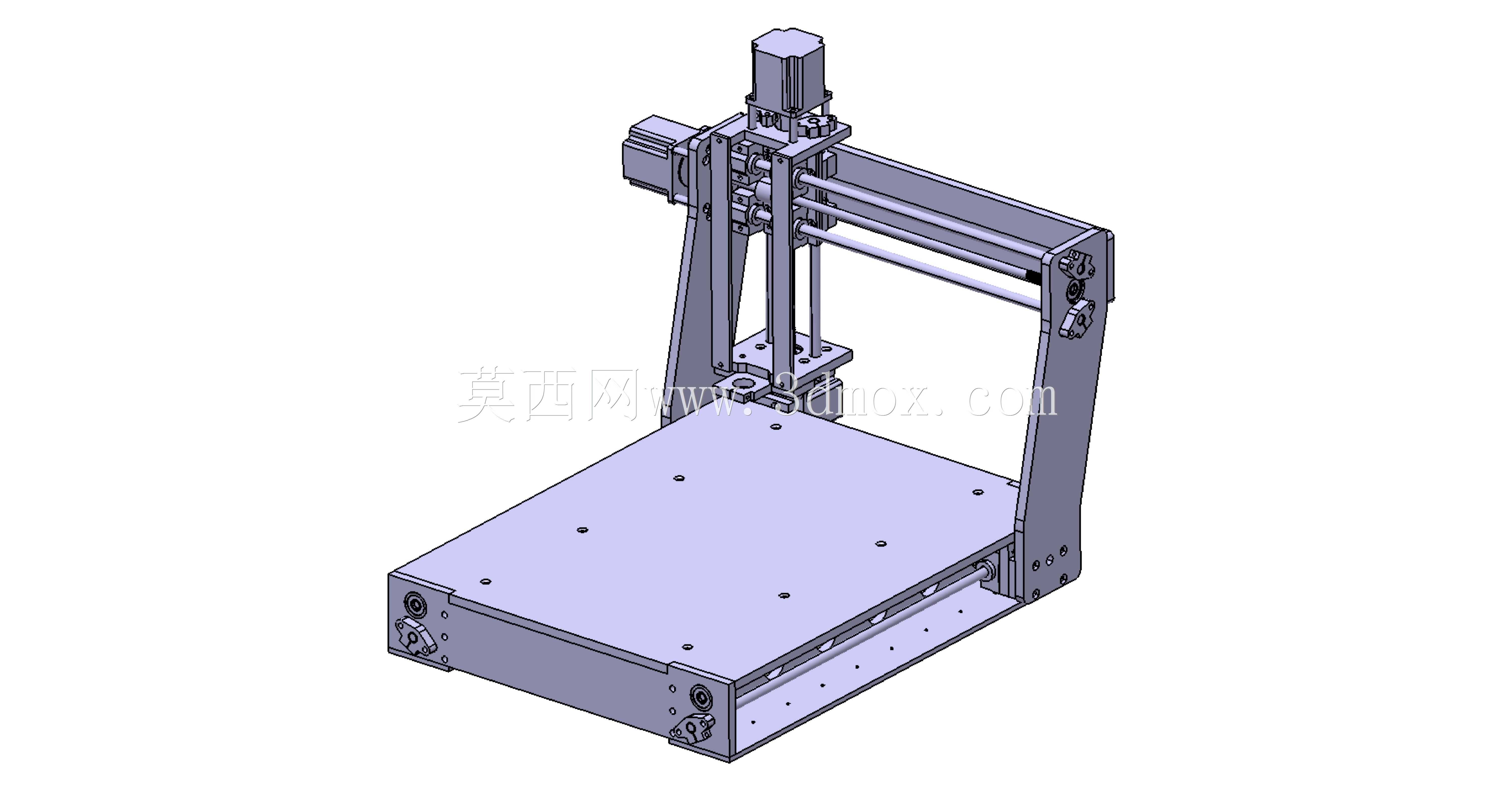

这款台式数控加工设备采用经典的悬臂龙门布局，整体结构紧凑，针对小尺寸工件的平面加工场景做了专门的结构优化，常见于小型木工工坊、教学实训场景以及个人DIY加工场景，可完成木材、软金属、亚克力等材质的平面铣削、雕刻、轮廓切割作业。设备底座采用整体箱式焊接结构，内部预留了驱动电路与走线空间，上表面为平整的工件安装平台，平台上预制的阵列安装孔可配合T型螺栓或者快速压块完成不同尺寸工件的装夹固定，平台平面度经过精加工处理，可保证工件装夹后的基准精度。龙门支撑侧采用单侧固定的悬臂式设计，相比双侧同步驱动的大型龙门结构，这种设计在小行程范围内可有效压缩设备整体占地面积，同时降低结构装配难度，横梁部分采用线性导轨搭配滚珠丝杠的传动组合，X轴行程覆盖A3幅面的加工范围，可满足常规尺寸板材的一次装夹加工需求，无需多次移位重新找正。Z轴滑台搭载独立的驱动单元，可带动加工主轴完成垂直方向的进给动作，滑台侧面设置的行程限位机构可避免主轴超程碰撞，传动部分的丝杠与导轨均配置了防尘防护结构，可减少加工过程中产生的木屑、切屑进入传动副造成磨损。设备的驱动电机安装位置经过重心配平设计，可降低高速移动过程中的结构振动，保证加工过程的运行稳定性。从安装边界来看，设备整体占地尺寸适配常规工作台面摆放，无需额外做地基固定，底部预留的安装孔可配合减震垫脚调整设备水平度，外接气源与电源接口统一布置在底座侧方，方便现场管线排布。结构设计上优先考虑了日常维护的便捷性，各传动部位的润滑点均外露设置，无需拆解大面积护板即可完成定期保养作业，电气元件的安装仓采用快拆盖板设计，方便后续故障排查与元件更换。
