松下5英寸坚固型手持工业平板结构设计

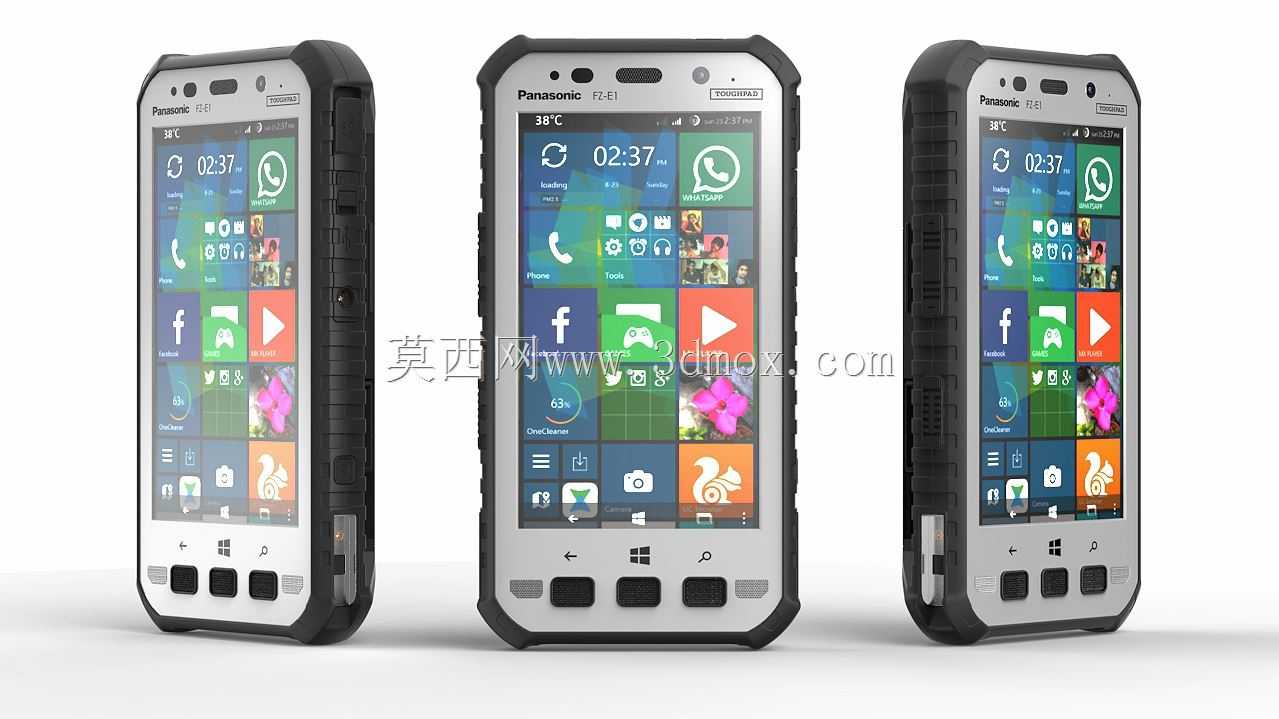

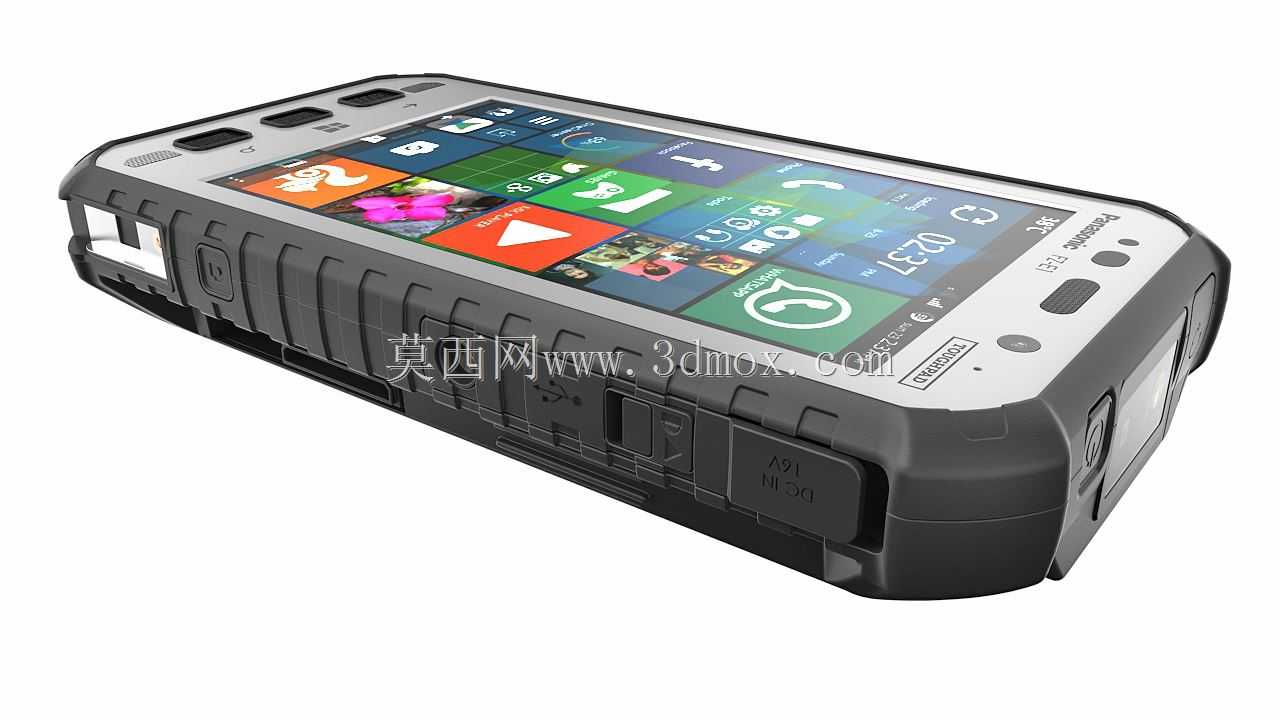

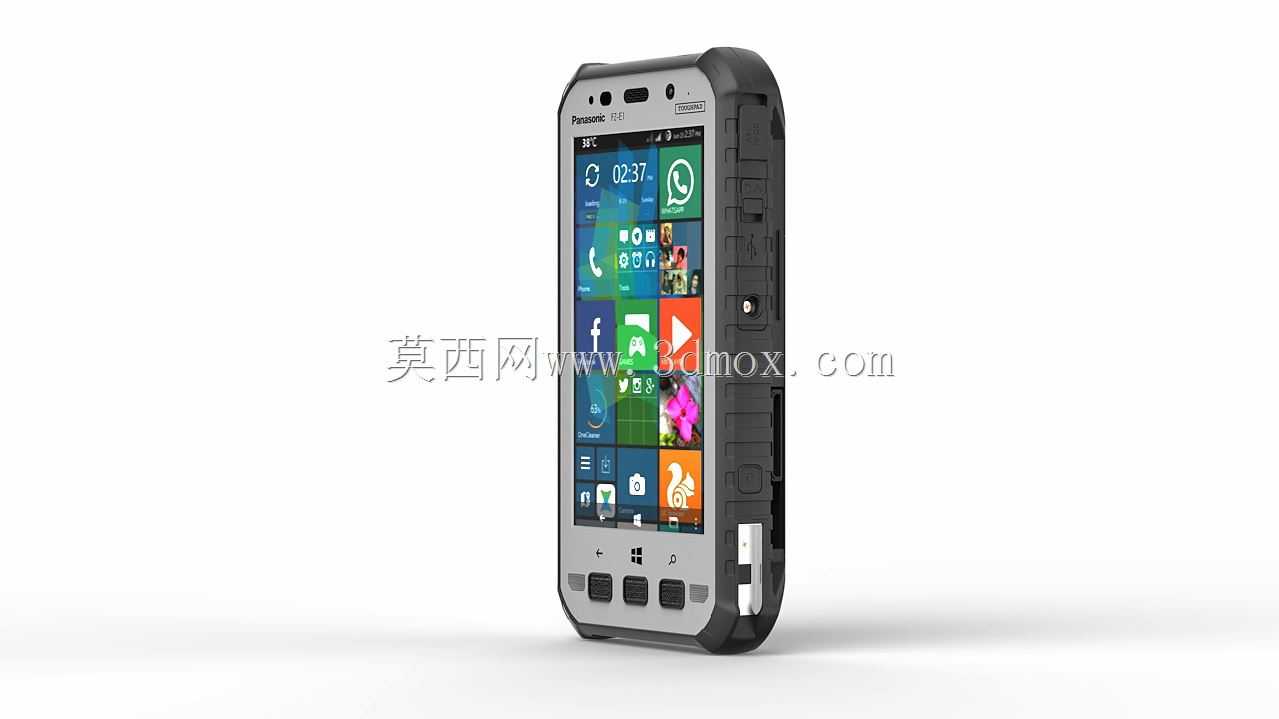

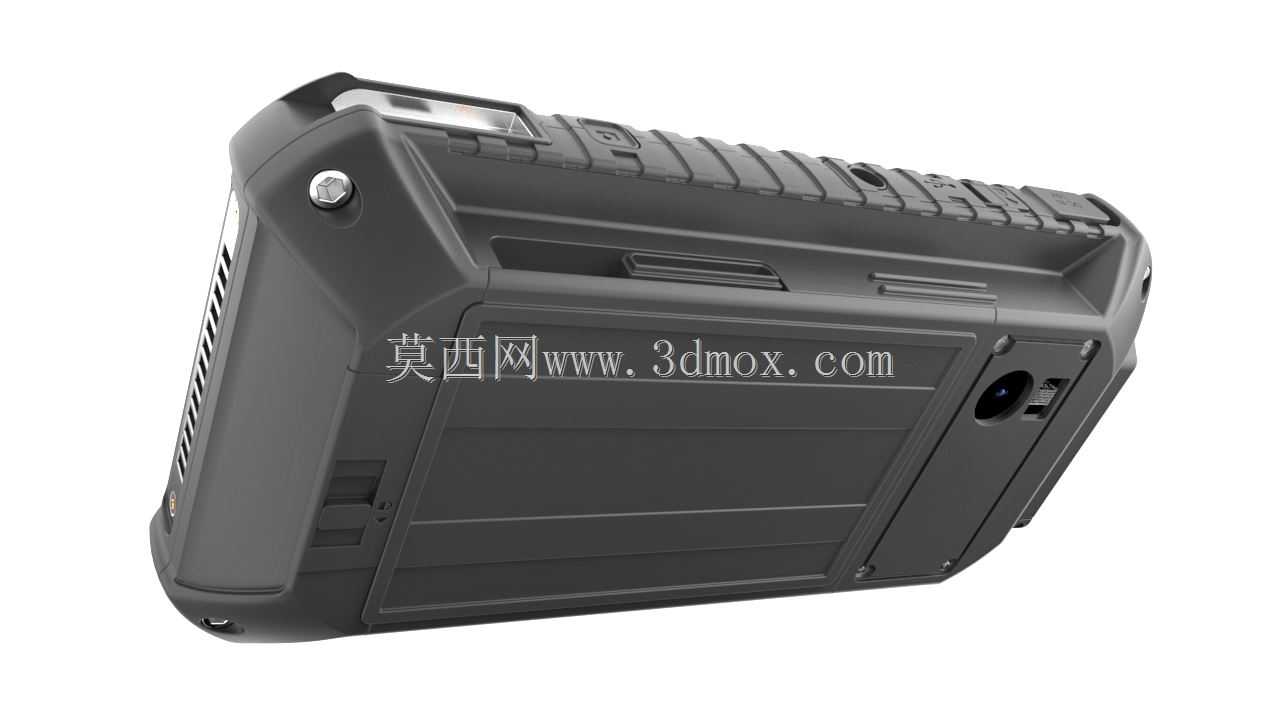

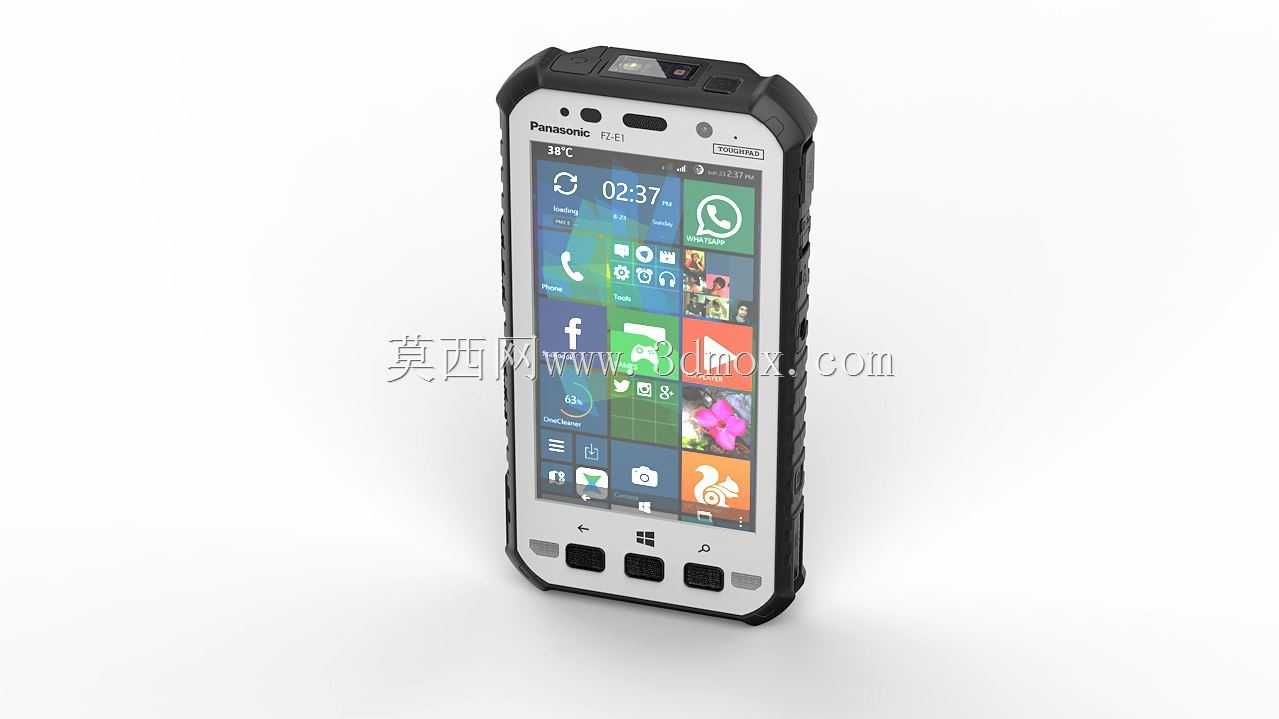

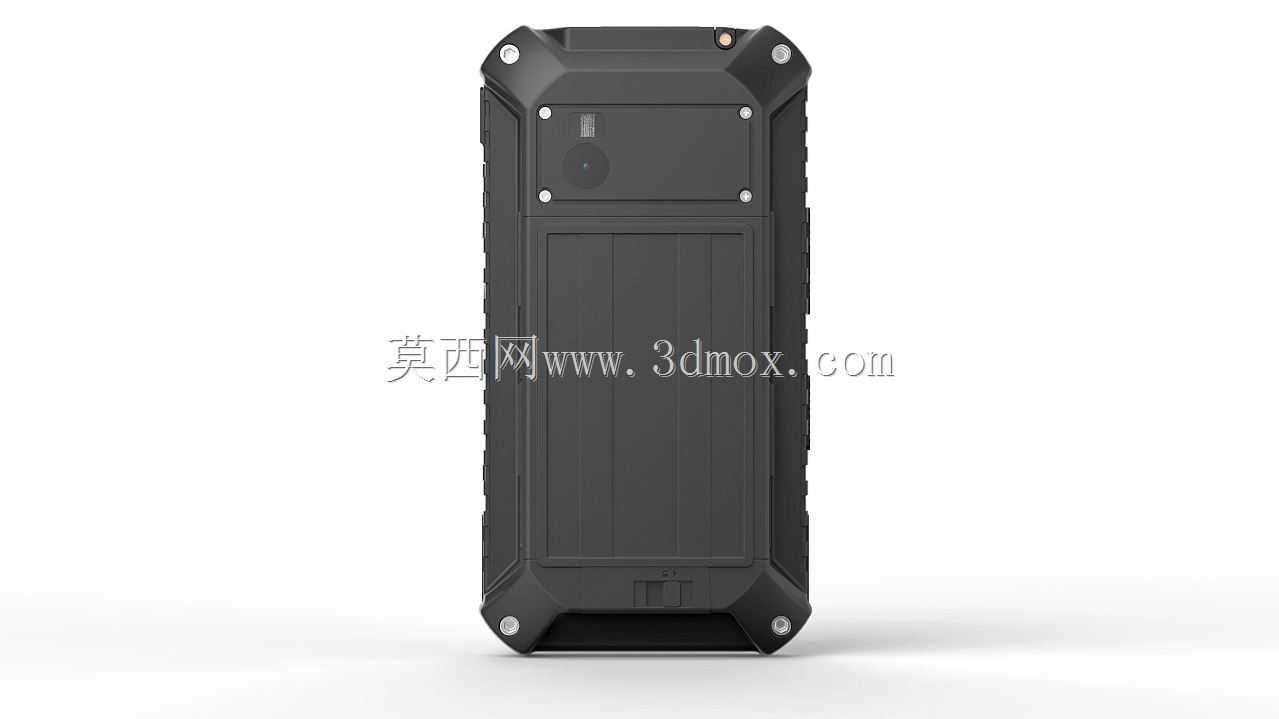

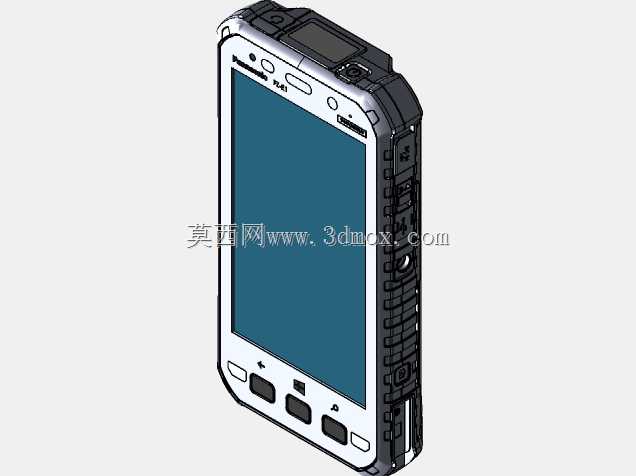

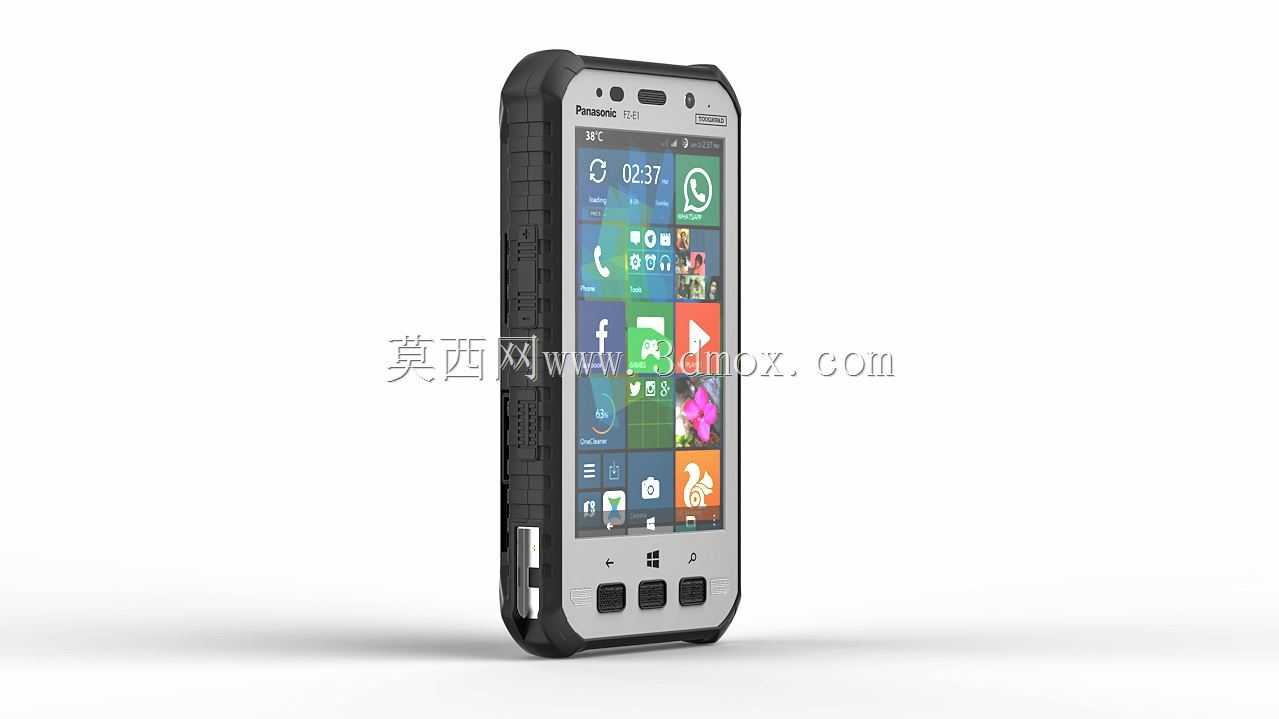

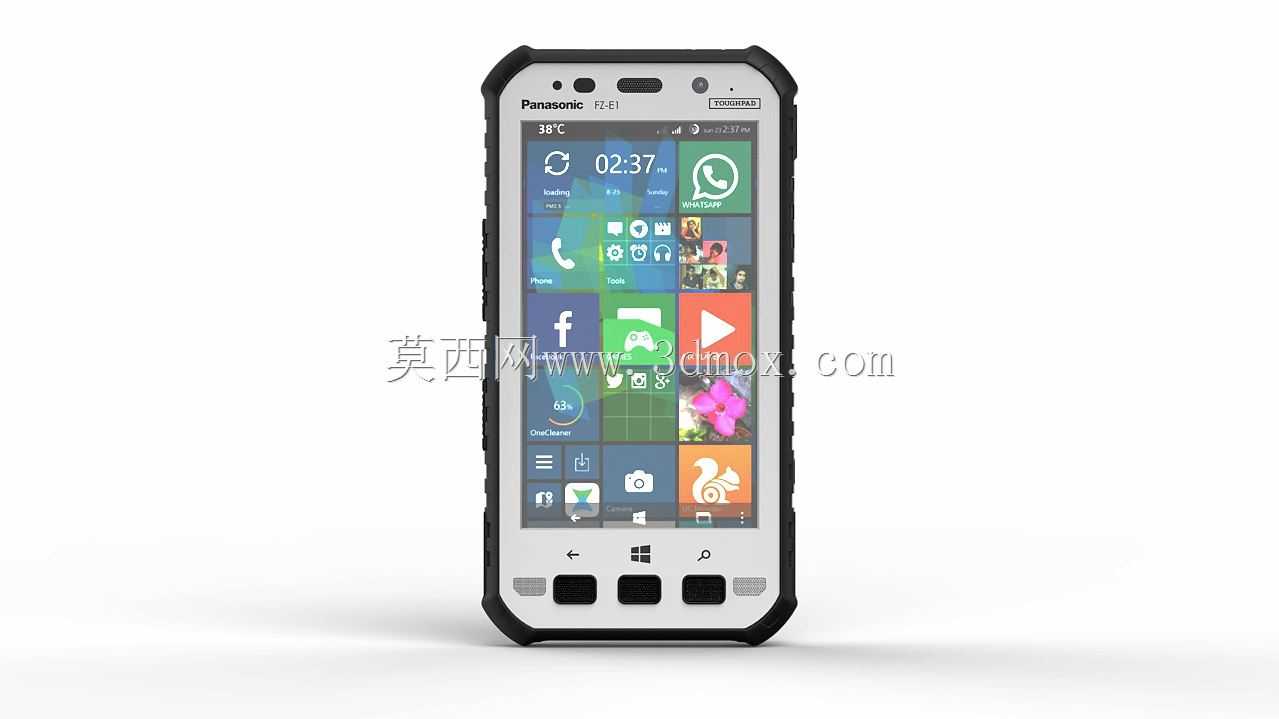

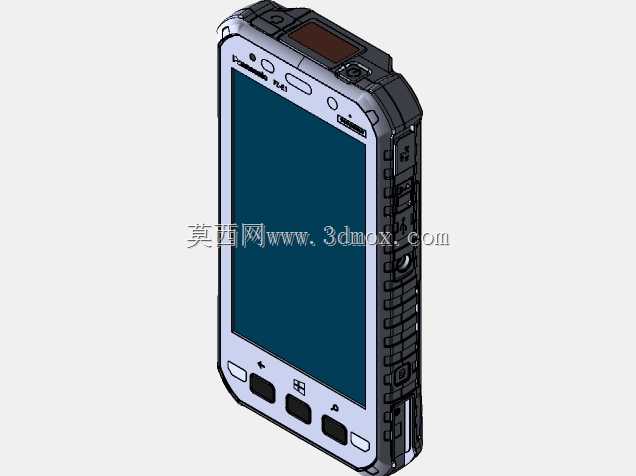

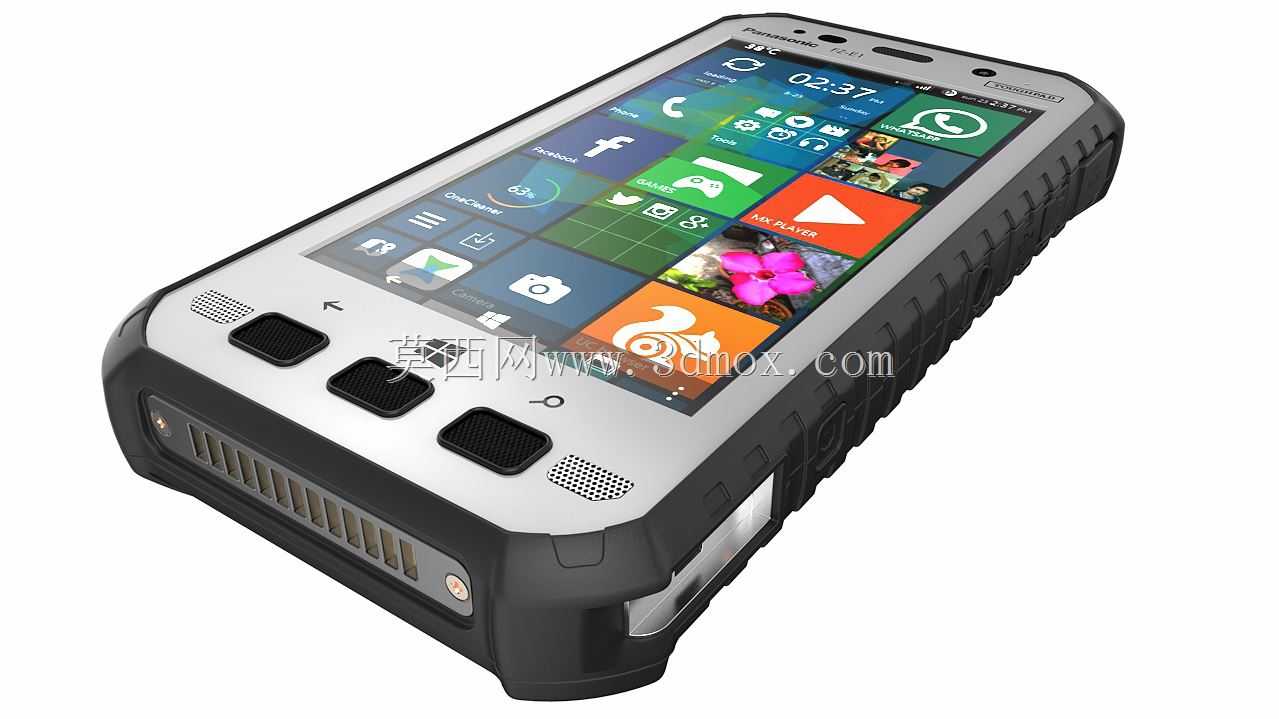

这款5英寸规格的坚固型手持终端，核心面向野外作业、工业巡检、仓储物流、户外测绘这类复杂工况场景设计，建模过程中优先还原了设备的抗造属性与手持操作的人机工程逻辑。从结构设计思路来看，整机采用双色注塑包裹的硬壳框架，边角位置做了大弧度加厚缓冲结构，对应跌落冲击时的应力分散需求，中框与前后盖的配合面预留了密封胶条安装槽位，可满足IP65及以上等级的防尘防水要求，适配暴雨、粉尘浓度较高的作业环境。设备正面的操作区域做了分区设计，屏幕区域略低于边框平面，避免设备正面朝下放置时屏幕直接接触硬物产生刮擦，屏幕下方设置了三颗实体功能按键，按键采用凸起的防滑纹理设计，即便是佩戴劳保手套操作也能精准触发，不会出现触控失灵的问题。机身侧面预留了可自定义的快捷按键位，对应扫码、拍照、对讲这类高频作业功能的一键触发，减少操作层级，提升一线作业的操作效率。从尺寸边界来看，整机宽度控制在78mm以内，厚度控制在18mm左右，单手握持时虎口位置可完全贴合机身侧部的弧度曲面，长时间持握不会产生明显的硌手感，机身背部预留了背夹安装孔位与腕带固定点位，可根据作业需求搭配不同的佩戴配件，适配挂腰、臂带等多种携带方式。接口区域全部设置在机身侧部的防护盖内，防护盖与机身采用连体式软胶连接结构，避免防护盖丢失，每个接口位置都做了对位标识，方便外接充电、数据传输、扩展模块时快速对位。设备正面顶部预留了听筒、前置摄像头与光线传感器的安装位，背部则对应后置摄像头、补光灯与扬声器出声孔的位置，出声孔采用内凹的防水网结构，既保证声音传出不受阻碍，也能避免液体与粉尘直接进入机身内部。建模过程中对所有配合间隙都做了公差预留，对应实际生产中的装配公差需求，所有外观曲面都做了曲率连续处理，避免棱角位置产生应力集中点，同时兼顾了外观的整体性与结构强度。这类坚固型终端不同于消费级平板，所有设计细节都围绕复杂工况下的长期可靠使用展开，没有多余的装饰性结构，每一处造型变化都对应明确的功能需求，比如侧部的防滑纹理不仅提升握持摩擦力，也能在设备跌落时形成第一道缓冲，正面的屏幕边框凸起高度经过反复校核，保证1.5米高度跌落至水泥地面时屏幕不会直接接触冲击面。
