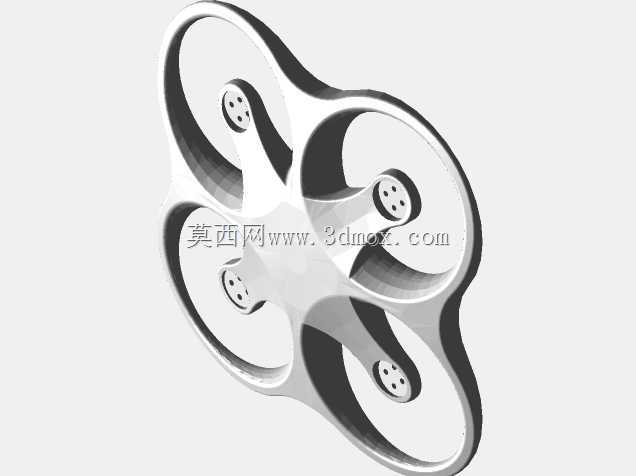

涵道式四旋翼小型航拍飞行器结构设计

这款涵道式四旋翼飞行器主要面向低空近景航拍、室内空间巡检、小型场地航拍摄影以及青少年科创教学场景使用，相比传统外露桨叶的四旋翼设备，其全包覆的涵道结构能够在接触障碍物时避免桨叶直接磕碰，既降低了飞行过程中桨叶打物造成的设备损坏风险，也避免了高速旋转的桨叶划伤操作人员，适配人员密集的室内活动拍摄、狭小管廊内部巡检等传统开放式旋翼无人机无法安全作业的场景。在功能特性上，该飞行器采用四轴对称布局，四个旋翼分别内嵌于独立的环形涵道通道内，涵道内壁做了顺滑的弧面过渡设计，能够对旋翼旋转产生的下洗气流进行约束聚拢，提升同等桨距下的气动效率，降低动力损耗，同时涵道环身可作为桨叶的物理防护结构，无需额外加装外置保护圈，减少了整机的零散配件数量。设计思路上，整机采用一体化的中心承载框架，四个涵道环与中心设备舱通过流线型的连接臂平滑过渡，框架表面做了碳纤维纹理的轻量化设计预设，既保证结构强度能够承载飞控板、电池、摄像模组的重量，也尽可能降低机身自重来提升续航表现；中心舱位置预留了通用的摄像模组安装位，可适配不同重量的微型航拍摄像头，安装边界做了标准化的卡扣设计，无需额外打孔即可快速更换不同的任务载荷，满足航拍、巡检等不同场景的搭载需求。外形尺寸上，整机采用正四边形对称布局，对角旋翼的涵道外沿间距控制在适合手持携带的尺寸范围内，涵道环的内径与所选旋翼尺寸完全匹配，安装时桨叶与涵道内壁预留了合理的安全间隙，避免飞行过程中桨叶形变剐蹭涵道壁；底部预留了电池仓与起落架的安装接口，起落架高度经过测算，能够保证起飞降落时底部搭载的摄像镜头不会接触地面，同时不会遮挡镜头的拍摄视角。整机的重心落在四个旋翼的几何中心位置，飞控安装位预设在中心舱的重心点处，能够减少飞行过程中的姿态调整误差，提升飞行稳定性，涵道边缘做了橙色的高辨识度标识设计，飞行过程中操作人员可以清晰识别飞行器的朝向，降低低空飞行时的操作误判概率。
