Grabcad挑战赛螺旋纪念奖杯结构设计

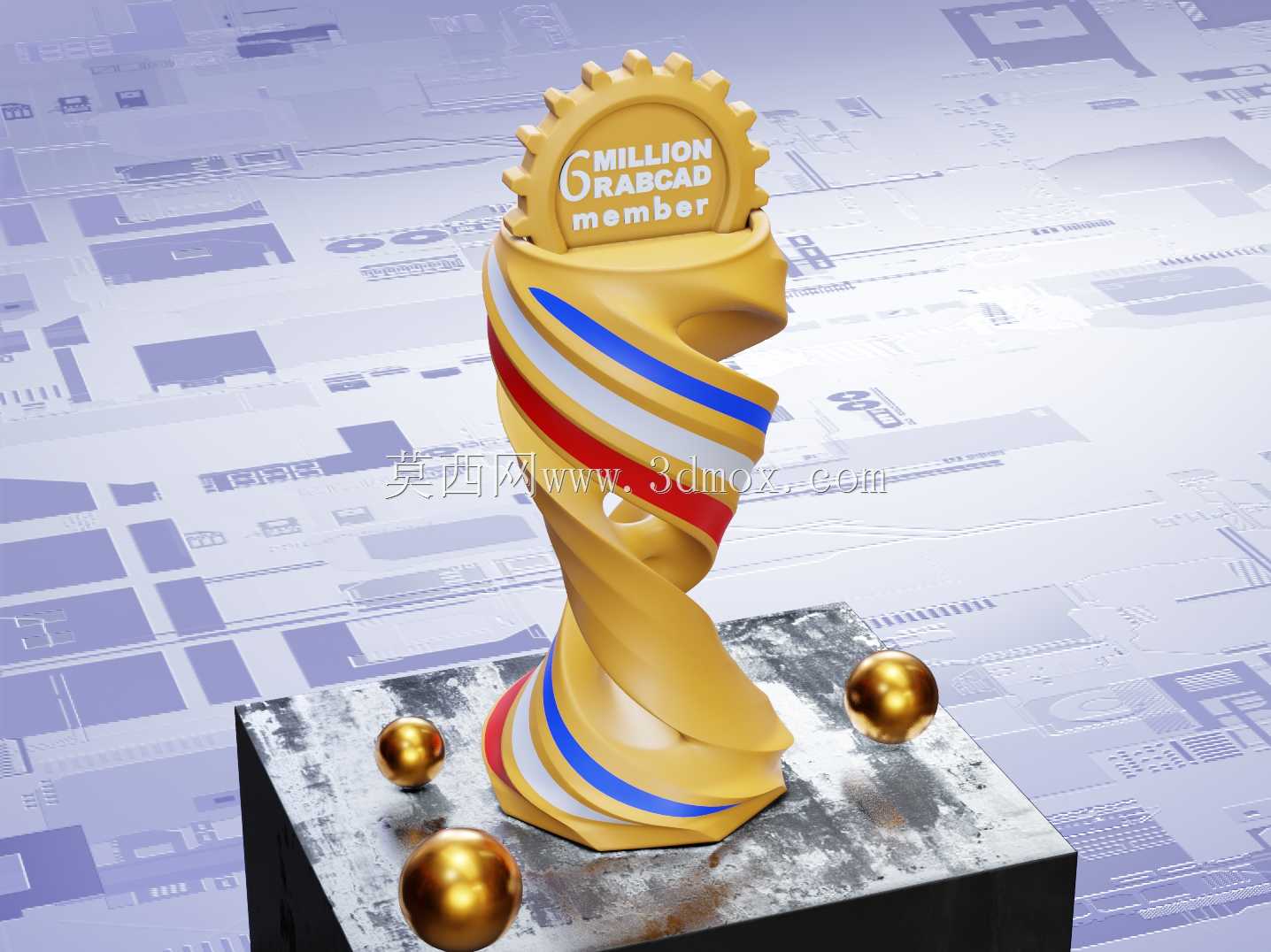

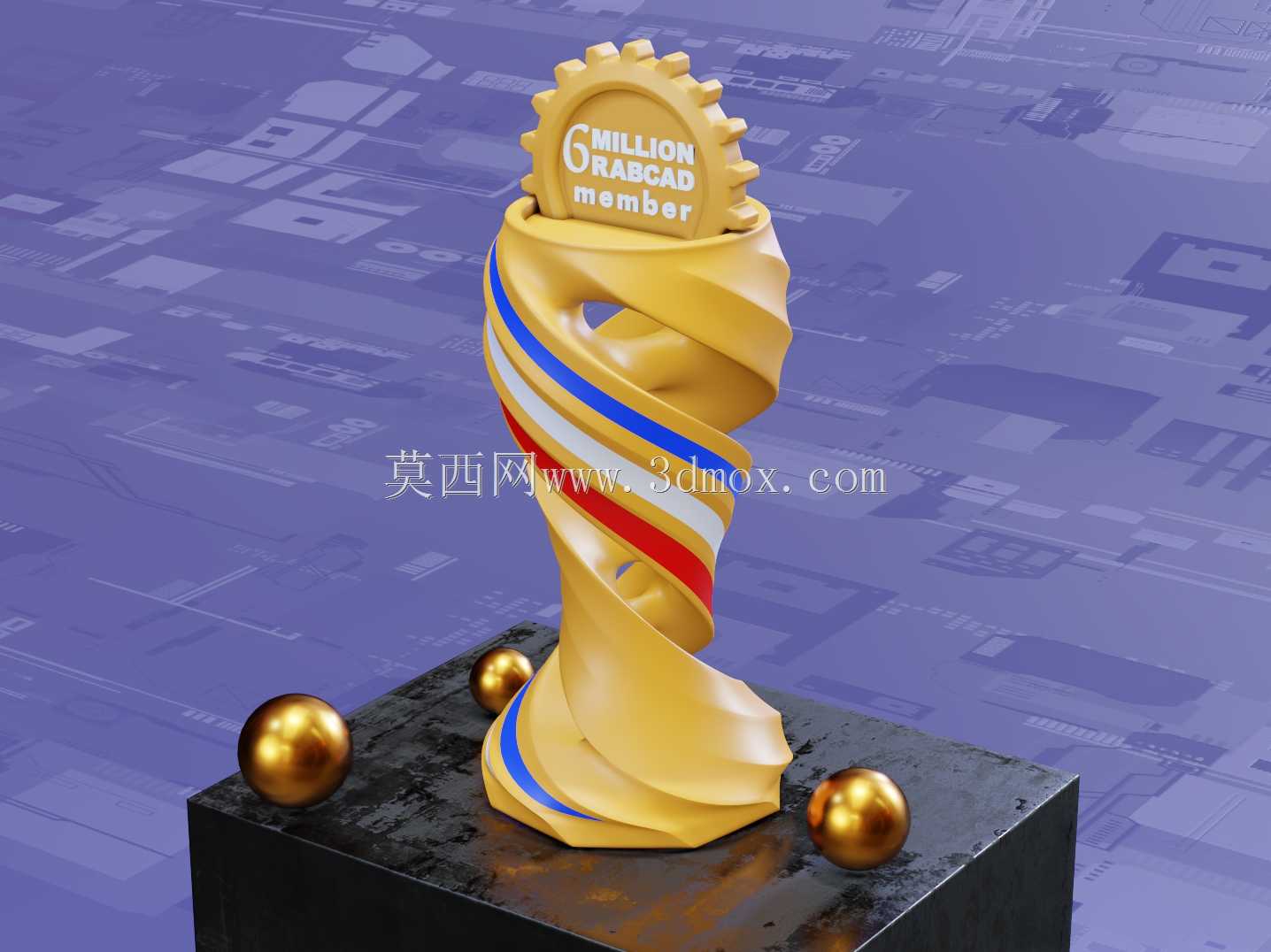

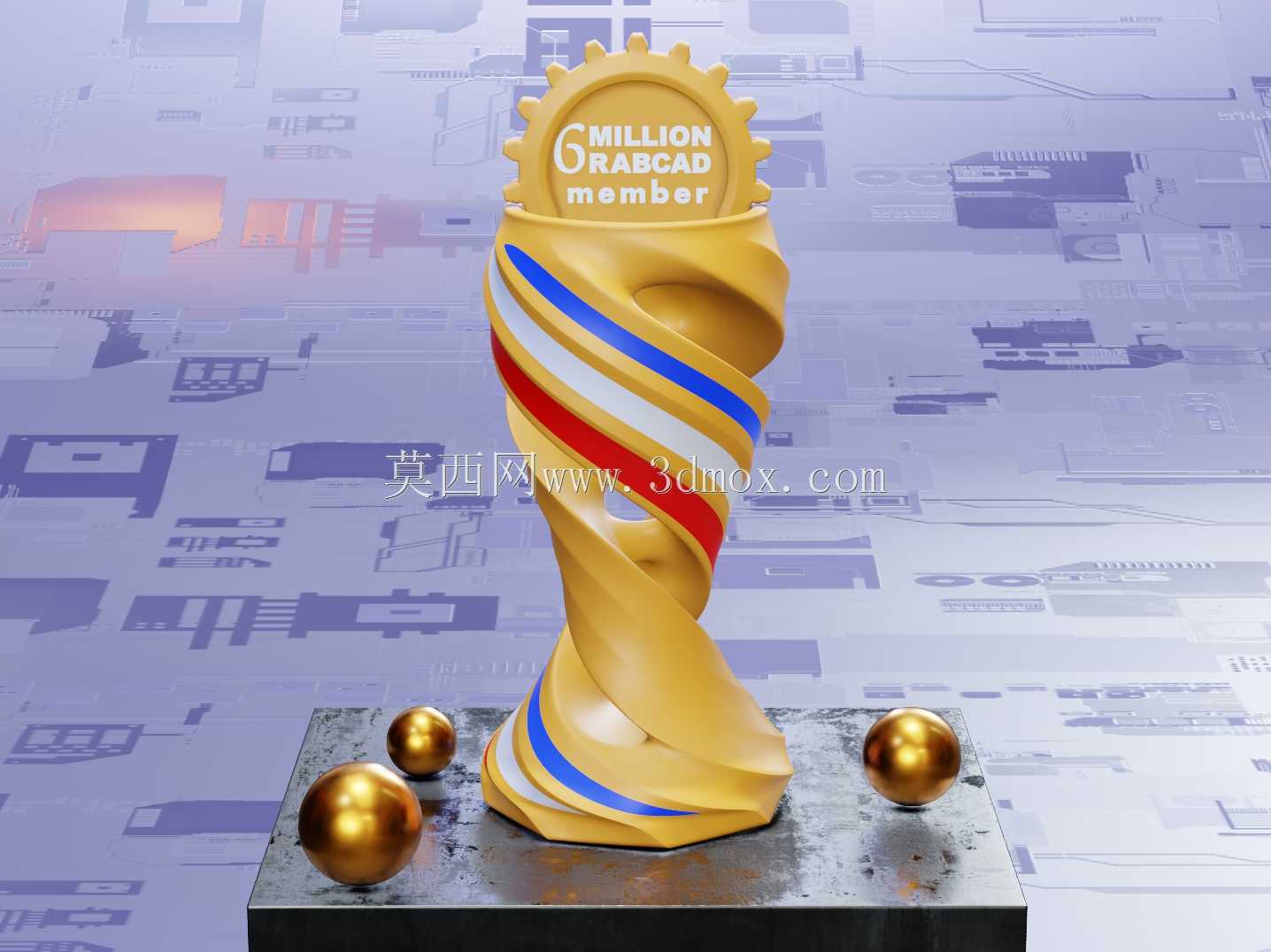

　　这款赛事纪念奖杯的结构设计，最初是面向工程社区挑战赛的荣誉载体需求展开，实际落地场景覆盖工业设计赛事颁奖、企业技术里程碑纪念、行业技术交流活动荣誉陈列等多个场景，区别于常规平面冲压或一体铸造成型的奖杯，其核心结构采用螺旋扭转的柱体作为主体支撑，顶部集成带齿状边缘的圆形标识承载区，可直接蚀刻或粘贴赛事名称、荣誉等级、获奖主体等信息，无需额外加装铭牌支架，整体结构无外接可拆卸部件，避免了传统奖杯拼接缝隙积灰、连接件松动脱落的问题。

　　从功能特性来看，主体螺旋曲面采用等壁厚渐变设计，壁厚控制在3mm-5mm区间，既保证了金属铸造或3D打印成型时的结构强度，拿取时不会因局部受力产生形变，又能控制整体重量，常规280mm总高的规格下整体重量控制在1.2kg左右，单手即可轻松持握，不会出现颁奖过程中持握费力、易滑落的问题。底部采用六边形平面基座，基座底面做0.2mm深度的内凹磨砂处理，放置在光滑桌面或展架上时，接触摩擦力比平面光底提升40%以上，无需额外粘贴防滑胶垫即可稳定放置，避免轻微碰撞就倾倒的风险。

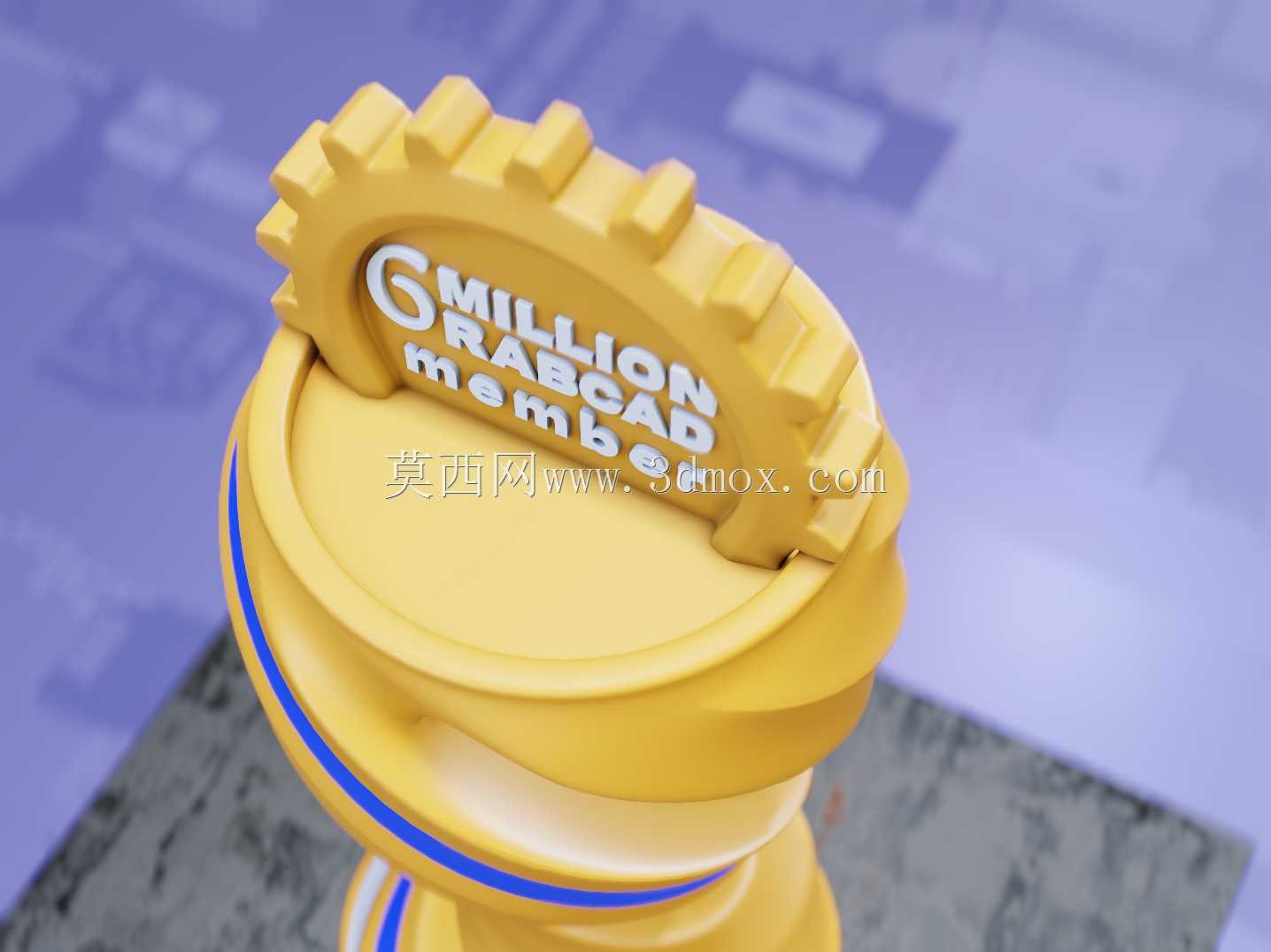

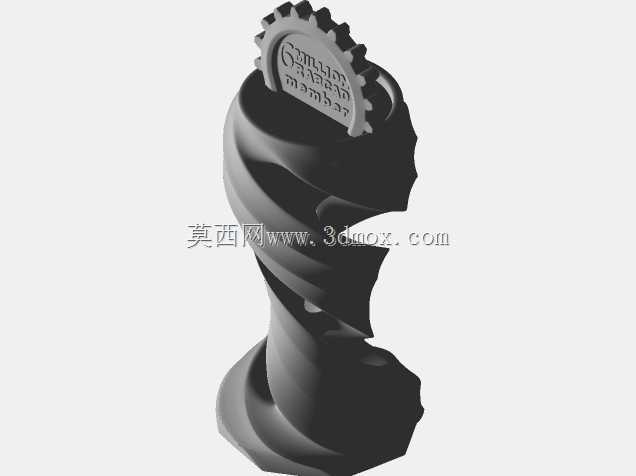

　　设计思路上，主体螺旋曲面的扭转角度经过反复校核，最终确定为270度螺旋上升，螺旋棱边做R2mm的圆角过渡，既保留了螺旋结构的动态视觉张力，又不会因为锐边造成拿取时划伤手部的安全隐患。表面的三色装饰带采用螺旋曲面等距偏移的方式生成，偏移距离保持1.5mm的凸起高度，可通过分色喷涂、电镀或者镶嵌不同色金属片实现色彩区分，装饰带的宽度沿螺旋走向保持等宽，不会因为曲面扭转出现局部宽窄变形的问题，保证视觉上的规整性。顶部的齿状边缘采用16个等距分布的R3mm半圆齿，齿形高度统一为5mm，既模拟了齿轮的工业属性，契合工程类赛事的技术属性，又不会因为齿形过尖造成磕碰损伤。

　　外形尺寸与安装边界方面，常规落地款的总高度控制在280mm，底部六边形基座的对边距离为120mm，顶部圆形标识区的直径为80mm，整体最大外轮廓直径不超过130mm，放置在常规200mm层高的荣誉展架上时，不会出现超出台面、高度超限无法放入的问题。如果是用于桌面陈列的缩小款，可按等比例缩放至150mm总高，缩放后所有壁厚、圆角参数按比例同步调整，保证最小壁厚不小于1.2mm，满足光固化3D打印或者失蜡铸造的最小成型壁厚要求，不会出现打印漏层、铸造浇不足的缺陷。

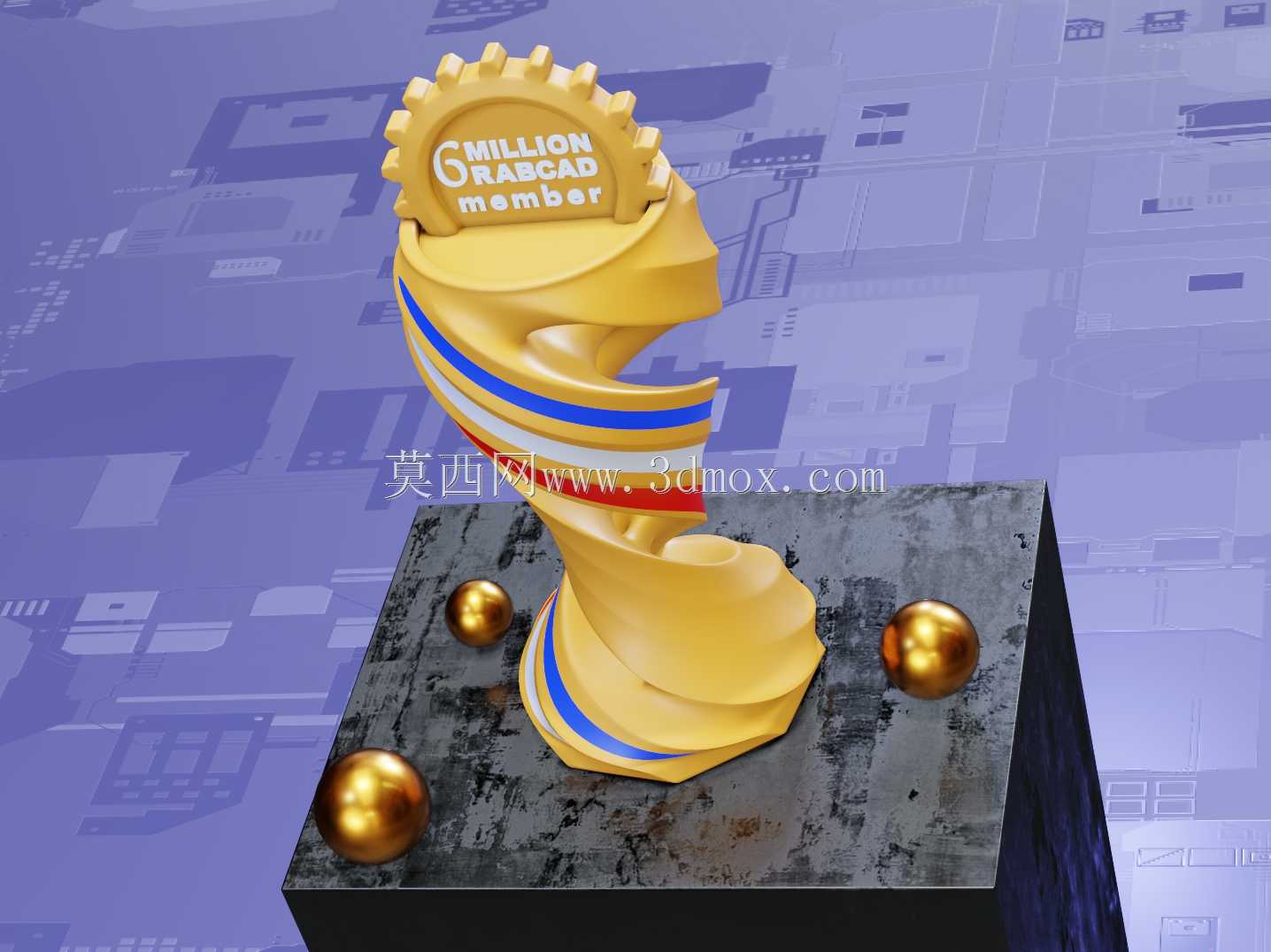

　　从实际生产适配性来看，该结构可适配多种加工工艺，若采用金属铸造工艺，主体螺旋曲面的拔模斜度沿螺旋走向统一设置为1.5度，无需拆分模具即可实现一体脱模，减少后续拼接打磨的工作量；若采用树脂3D打印工艺，螺旋结构的悬空角度均大于45度，打印时仅需添加少量支撑即可成型，支撑去除后表面打磨工作量比大悬空结构减少60%以上。配套的三个装饰金属球采用独立的标准球体结构，直径分别为20mm、25mm、30mm，放置在基座平面上时，与主体基座的最小间隙保持在10mm以上，既丰富了整体陈列的视觉层次，又不会因为间隙过小造成清洁死角，日常擦拭维护时可直接将球体取下，清理完成后放回原位即可，无需额外的固定结构。
