2.54mm间距三芯直插排针连接器结构

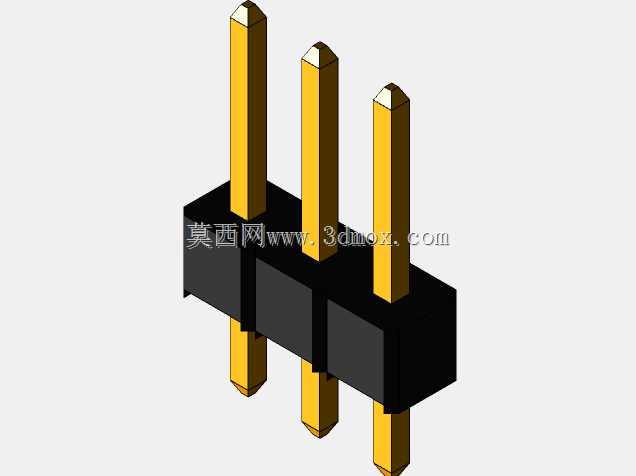

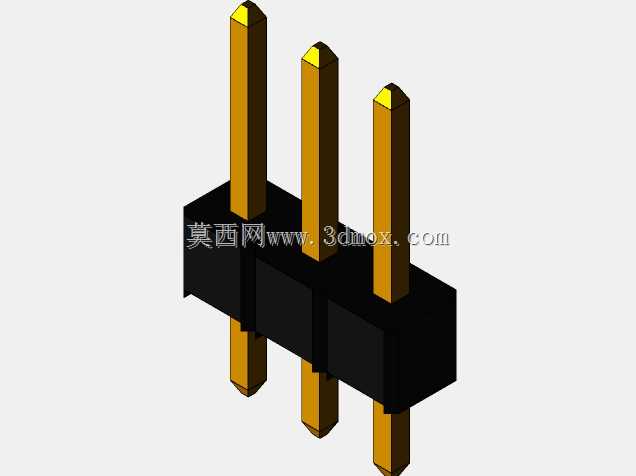

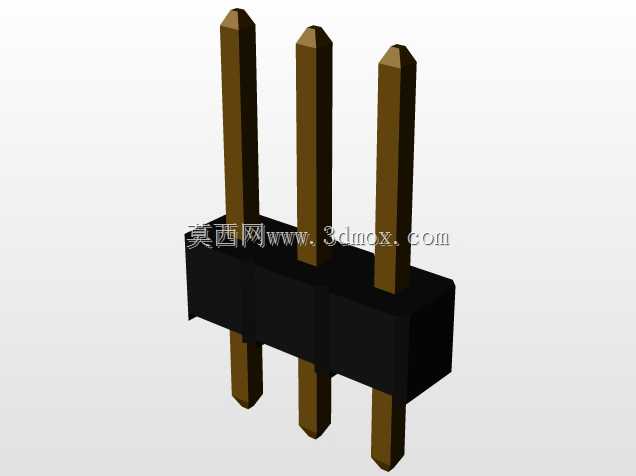

这款三芯直插排针是板对板电连接场景里的常用基础元件，在消费电子、工控板卡、小型智能设备的PCB板间信号与小电流传输环节应用十分普遍，很多开发板、功能扩展模块的板间对接都会用到这类间距规格的排针。从实际使用需求出发，这类排针的设计首先要匹配标准2.54mm网格的PCB焊盘孔位，三根插针的中心距严格控制在2.54mm，避免插装时出现孔位错位无法过波峰焊的问题。插针采用黄铜基材做镀金处理，既保证插合时的接触电阻足够低，也能提升抗氧化能力，长期在常规温湿度环境下使用不会出现接触不良的情况。插针两端都做了导向尖顶设计，插装时不管是穿过PCB焊盘孔，还是和配套排母对插，都能顺利导入，不会因为针端毛刺或者平头卡滞损伤焊盘或者排母接触弹片。黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊时的短时高温，不会出现基座融化变形、插针移位的问题，基座上的插针固定槽做了过盈配合设计，插针压入后不会出现松脱、歪斜的情况，能保证每根插针的垂直度，避免批量焊接时出现虚焊、偏位。从安装边界来看，这款排针总长度7.62mm，本体宽度2.54mm，总高度8.89mm，属于矮体直插规格，在板上占用的垂直空间很小，适合对安装高度有要求的紧凑设备内部使用，不会和上方的壳体或者其他板上元件产生干涉。设计建模时需要重点把控插针的同轴度、基座的孔位同轴度，以及插针伸出基座上下两端的长度尺寸，上端伸出长度要匹配常用排母的插合深度，保证接触可靠，下端伸出长度要匹配常规PCB板厚，过波峰焊后焊锡爬升高度符合工艺要求，不会出现连锡、焊盘吃锡不足的问题。这类排针属于标准化的板间连接元件，建模时还原的细节直接影响后续做整机装配干涉检查的准确性，比如插针尖端的倒角、基座边缘的脱模斜度，这些细节如果省略，在做高密度装配时很容易误判干涉，导致实际打样组装时出现装配问题。在实际选型时，这类三芯排针常和同间距的排母配套使用，实现两块PCB板的可拆卸式连接，相比焊接导线的连接方式，装配效率更高，连接一致性更好，也方便后期的模块拆卸维护。
