旋转式便携数据存储U盘结构设计

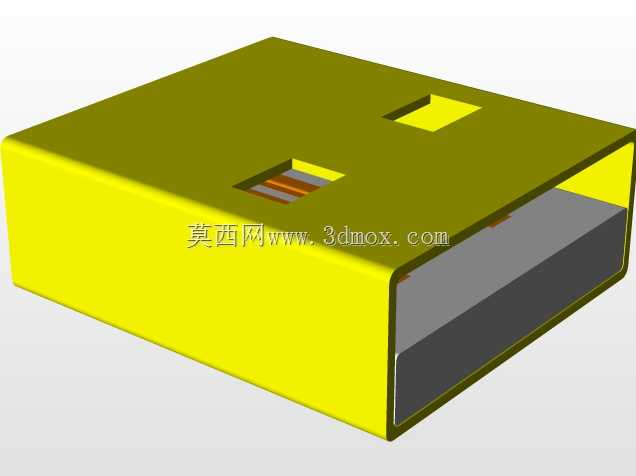

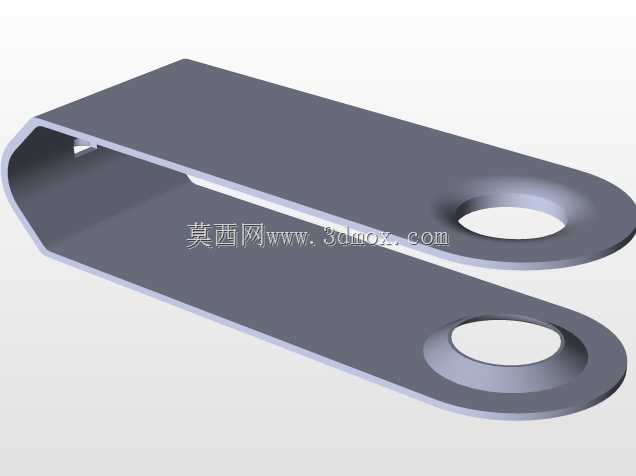

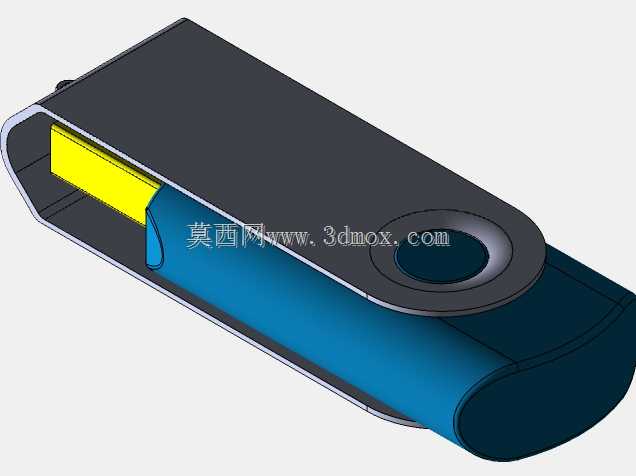

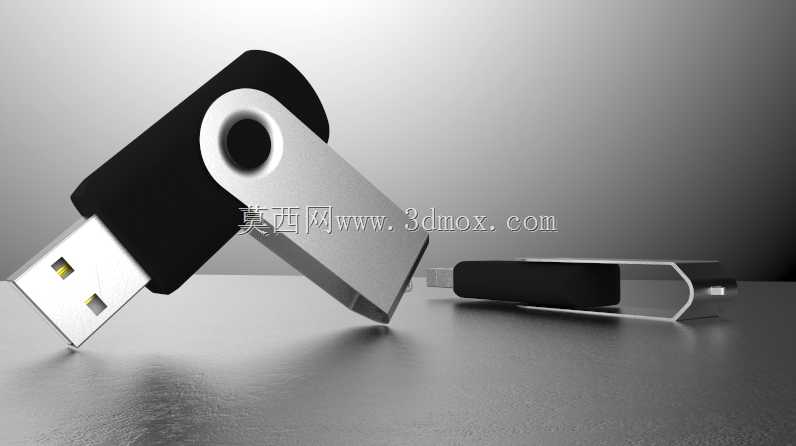

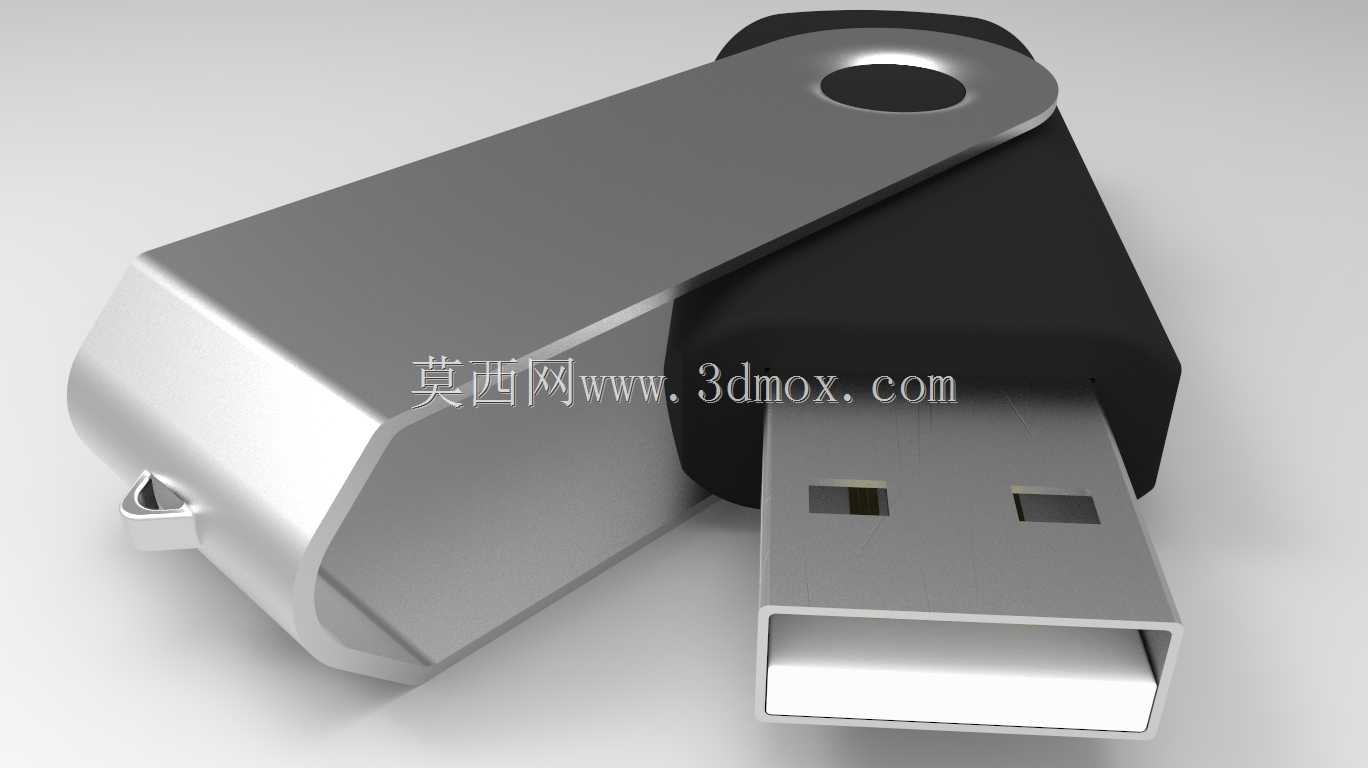

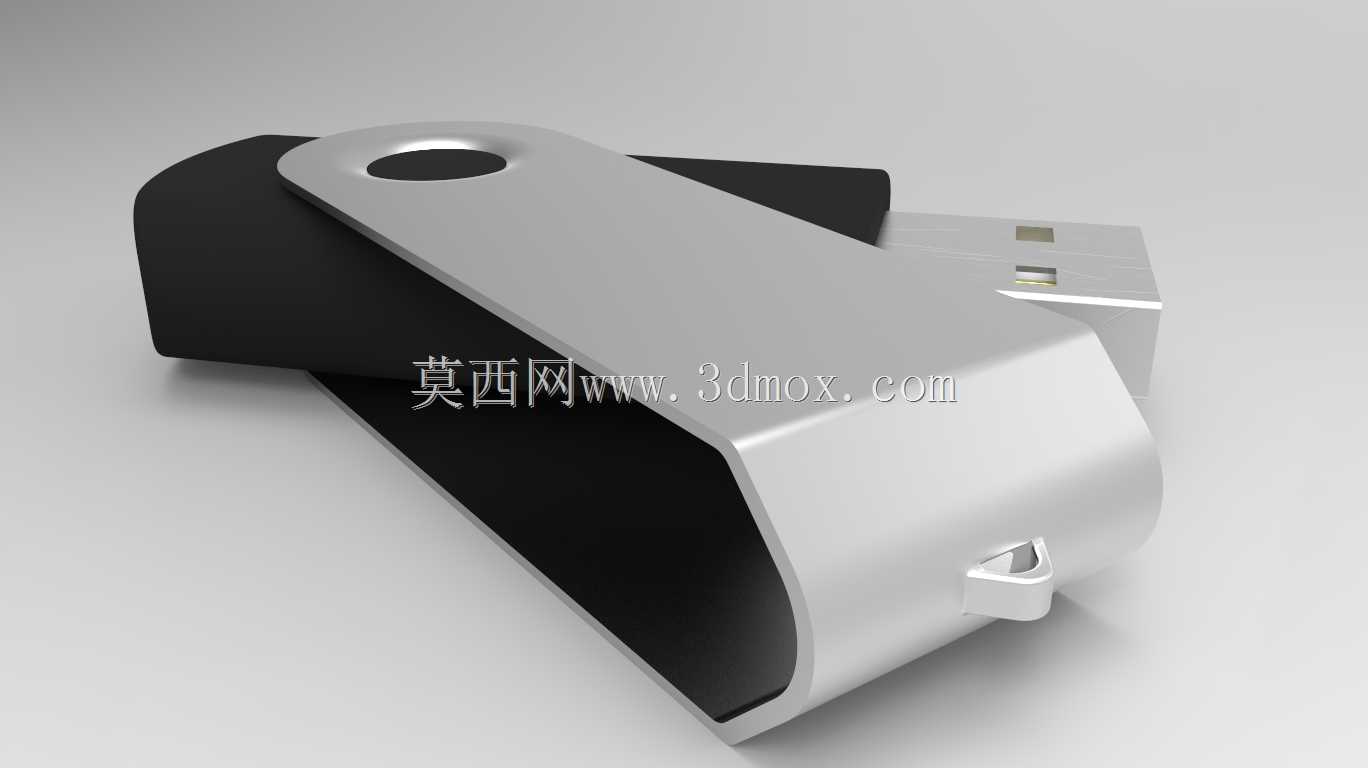

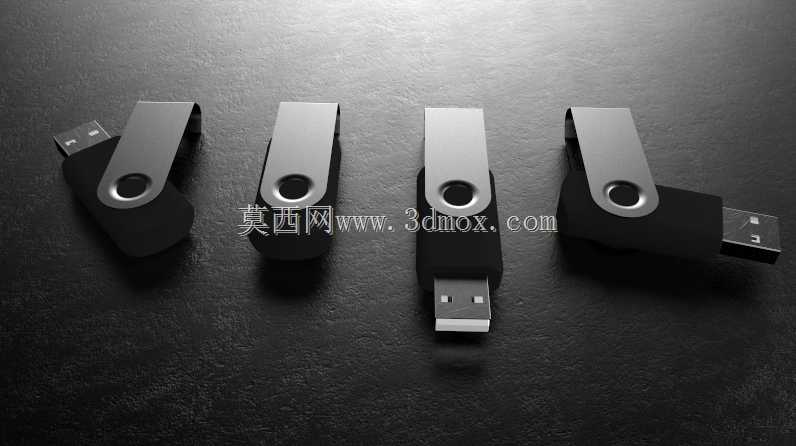

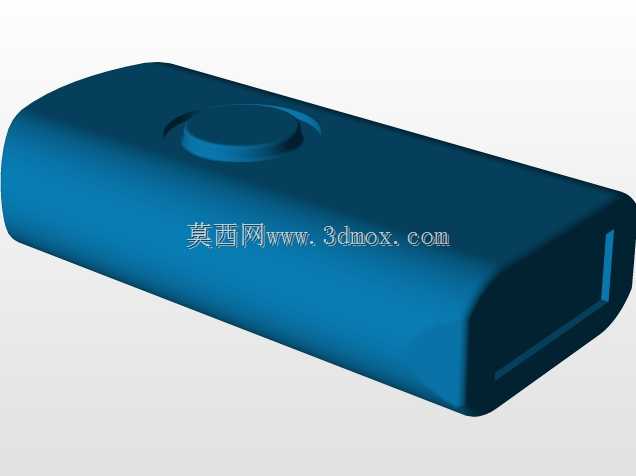

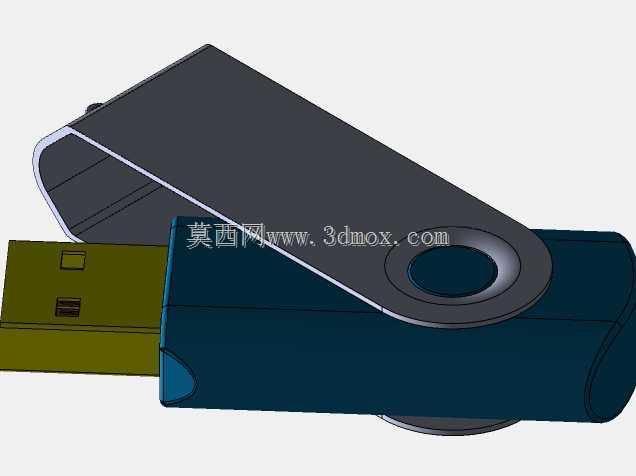

日常办公场景里，这类旋转结构的便携存储设备是跨设备传输小体量文件的常用载体，不用额外配备保护帽，靠自身金属转片的旋转动作就能完成USB接口的露出与收纳，避免了传统盖帽式U盘容易丢帽的通病，也能在收纳状态下完全遮挡金属接片，减少口袋、包内灰尘、金属碎屑对接口金手指的磨损。从结构设计逻辑来看，整体采用分体式拼接思路，主体分为黑色塑胶主体与金属旋转挂片两部分，塑胶主体内部预留PCB电路板与存储芯片的安装腔体，腔体尺寸严格匹配常规U盘PCB的通用规格，边缘做0.2mm的定位筋位，装配时不需要额外打胶，靠筋位的过盈配合就能完成电路板的固定，避免日常插拔时电路板出现移位导致的接触不良。金属旋转挂片采用锌合金压铸成型，表面做拉丝氧化处理，既提升握持时的质感，也能提升部件的抗刮耐磨性能，挂片末端的挂孔直径控制在5mm，刚好适配常规钥匙圈、挂绳的穿入尺寸，方便用户将设备挂在钥匙串上随身携带，降低遗失概率。旋转阻尼的设计是这类结构的核心要点，转轴位置采用塑胶主体上的凸点与金属挂片内侧的卡位槽配合，旋转到90度位置也就是接口完全露出的使用状态时，凸点卡入卡位槽提供清晰的到位反馈，旋转到0度收纳状态时同样有卡位锁定，避免放在口袋里受挤压自行旋出刮花接口。接口部分严格遵循USB2.0/3.0通用公头的尺寸规范，金属外壳的厚度控制在0.3mm，插脚的伸出长度、相邻插脚的间距完全符合通用串行总线的物理接口标准，能适配台式机、笔记本、车载中控、打印设备等所有带标准USB母座的设备，插拔寿命按常规使用频次测算能达到万次以上。整体外形做了圆角过渡处理，没有尖锐棱角，握持插拔时不会硌手，整体长宽高尺寸控制在常见的便携范围内，插入设备后不会过多占用相邻接口的空间，哪怕是笔记本上间距较近的并排USB口，也不会因为U盘本体过宽挡住旁边的接口。塑胶主体的表面做细晒纹处理，不容易残留指纹和汗渍，长期使用也不会出现明显的外观脏污，金属部分的边缘做了C0.2的倒角处理，旋转过程中不会刮伤塑胶主体的表面，也不会在用户手持操作时划到皮肤。在结构验证阶段，需要重点测试旋转结构的疲劳寿命，确保经过数千次旋转后，阻尼感不会出现明显衰减，卡位的定位精度依然保持稳定，同时要验证不同温度环境下的结构稳定性，避免低温环境下塑胶件脆裂、高温环境下塑胶件软化导致的结构失效。
