复古计算机用弯脚摇臂按键开关结构

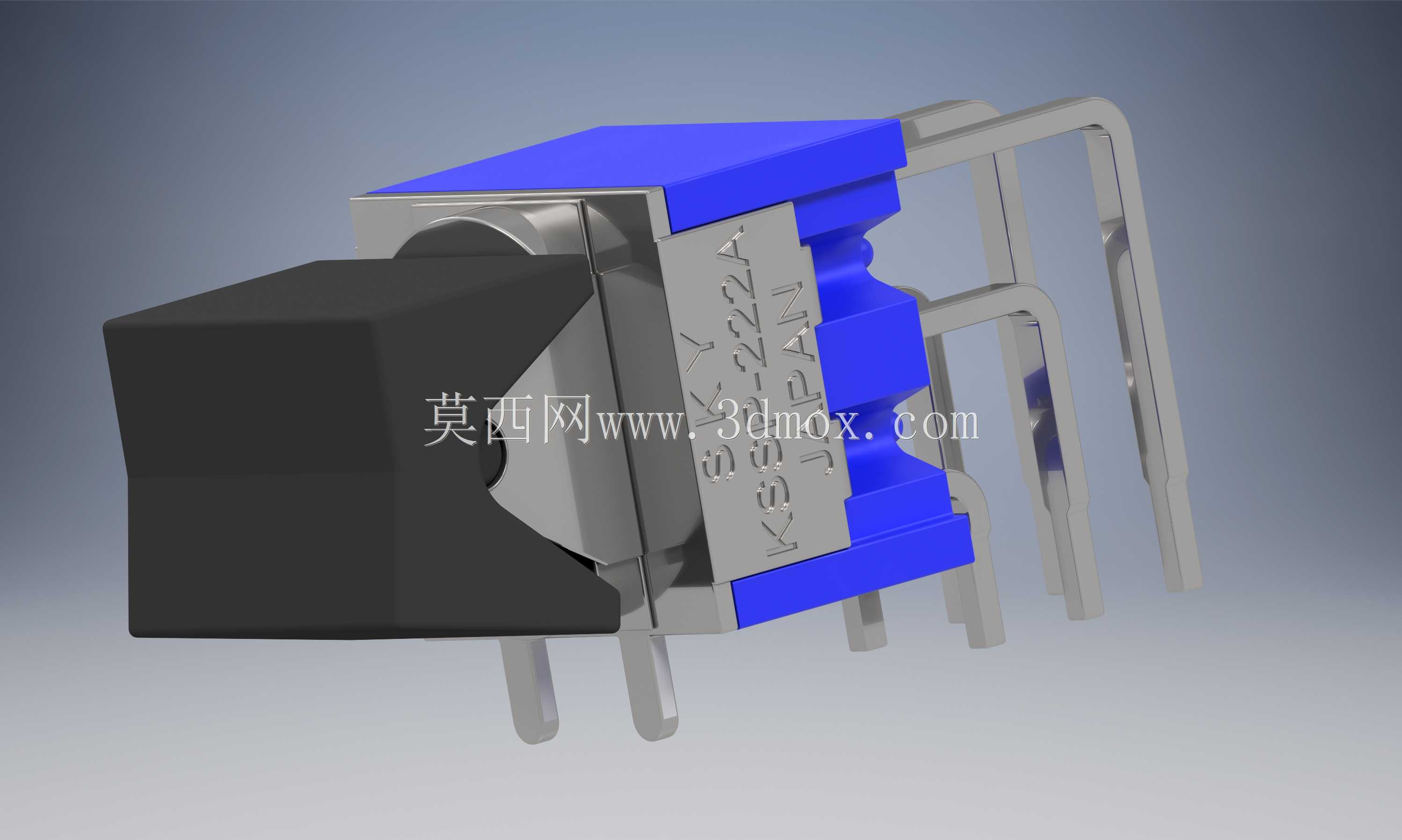

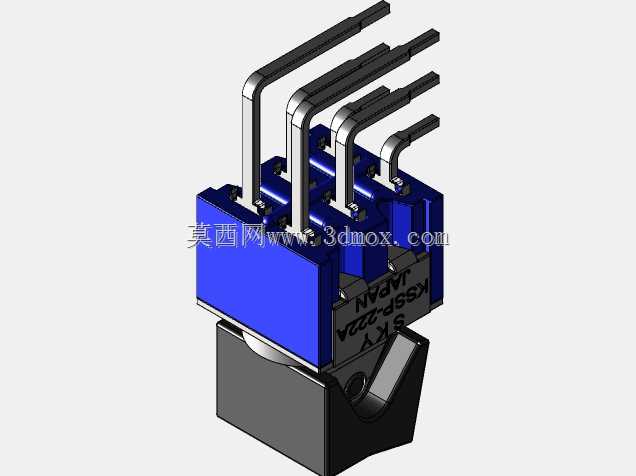

这款摇臂开关最初是为复古家用计算机的操作面板设计的配套控制元件，在早期个人计算机的功能切换、复位触发等操作场景中承担核心的通断控制作用，除复古数码设备维修复刻场景外，也可适配小型工控面板、手持检测设备、DIY电子装置的低压信号通断场景，作为手动触发的控制部件使用。从结构设计来看，这款开关采用插件式弯脚引脚布局，引脚做了90度弯折处理，适配PCB板卧式贴装焊接的安装需求，安装时引脚穿过PCB对应焊盘后焊接固定，弯折的引脚结构可降低开关主体在PCB板面的占用高度，适配机壳内部空间局促的安装场景。开关主体分为操作端、基座、接触组件、引脚四个部分，黑色的摇臂操作帽做了防滑的棱角造型，手指按压时的接触摩擦力足够，不会出现打滑问题，操作帽与内部摇臂传动结构卡接固定，按压时的行程反馈清晰，触发段落感明确，能让操作者明确感知通断状态的切换。基座部分采用蓝色绝缘耐温材质作为主体框架，金属冲压件作为接触弹片与引脚的连接载体，金属基座侧面刻印了型号标识，方便生产组装时的物料核对与方向识别，内部的接触弹片采用弹性合金材质，反复按压后的接触电阻稳定性有保障，可承受低压小电流场景下的长期通断操作，不会轻易出现接触不良的问题。设计过程中优先考虑了插件焊接的兼容性，引脚的间距、伸出长度都匹配常规PCB板的焊盘孔径与布线间距，不需要额外做定制化的焊盘设计，直接调用标准封装即可完成Layout设计。安装边界方面，开关主体的长宽高尺寸适配小型电子设备的面板开孔，操作帽突出面板的高度符合人体工学操作范围，不会因为突出过多造成误触，也不会因为突出过短导致按压操作不便。开关侧面的定位凸起可在安装时卡入面板的定位槽内，避免焊接或使用过程中开关本体发生转动，保证操作方向的一致性。这类摇臂开关与常规直键开关的区别在于，摇臂结构的触发力分布更均匀，长期使用后的操作手感衰减更小，在需要频繁触发的操作点位上，使用寿命比普通轻触开关更长，同时弯脚结构的设计让焊接后的引脚与PCB板的结合强度更高，在设备受到轻微震动时，不容易出现引脚脱焊的问题。建模过程中还原了开关内部的卡扣配合结构、弹片的安装位置、引脚的弯折角度，可直接用于设备面板的装配干涉检查，也可作为复古数码设备复刻项目的元件库素材使用，在做整机结构装配时，可直接导入模型验证安装空间是否充足，操作帽与面板开孔的配合间隙是否合理，避免实际打样组装时出现干涉问题。
