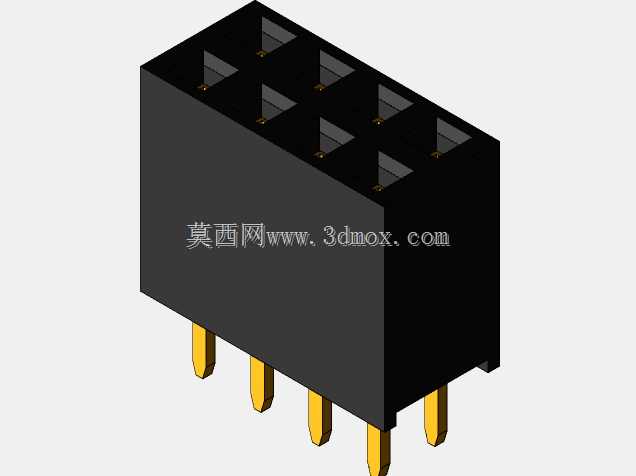

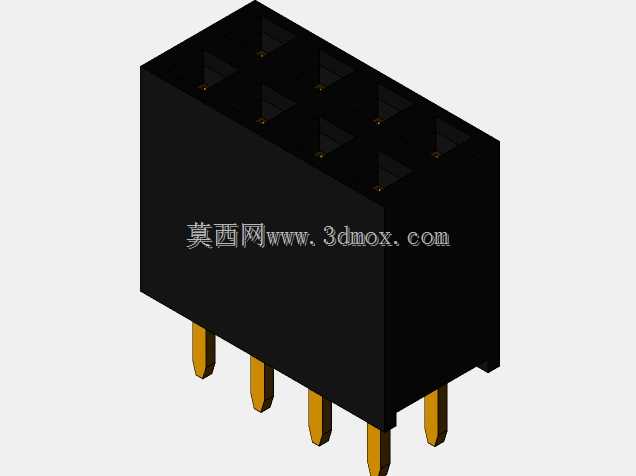

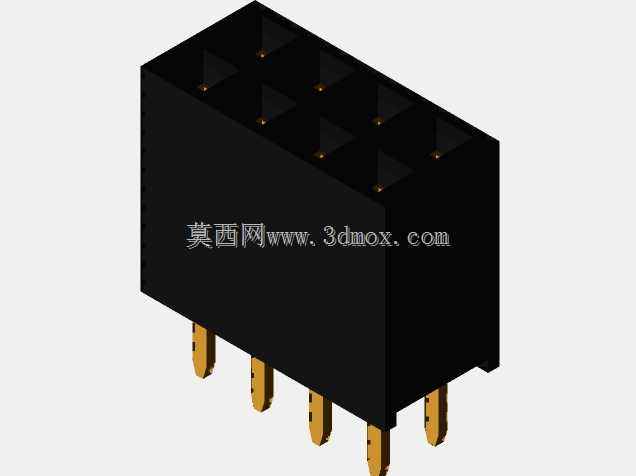

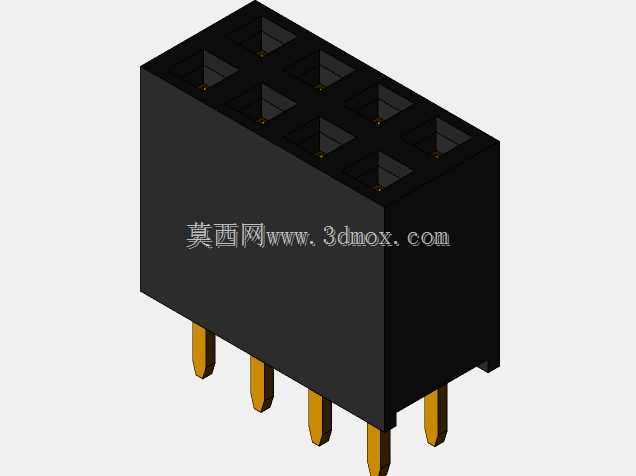

2x4排2.54mm节距内螺纹THT排母连接器

在电路板级互联设计中，这类2x4规格的通孔插装排母是板对板、板对模块信号与小功率电源连接的常用基础元件，广泛出现在工控控制板卡、小型传感模块、消费电子主控板的互联场景里，承担不同PCB之间、PCB与外接功能模块之间的信号导通与机械定位作用，相比线对板焊接的连接方式，排母搭配排针的可插拔结构能大幅提升设备组装、后期维护的效率，也方便模块化功能的快速替换升级。这款排母采用THT通孔回流焊接工艺适配设计，插针长度适配常规1.6mm厚度FR-4电路板的焊接要求，插针贯穿板卡焊盘后经波峰焊或手工焊接即可完成牢固固定，焊接后插针与焊盘的结合强度足以承受日常插拔的侧向受力，不会轻易出现焊盘脱落、引脚虚接的问题。整体外形尺寸控制紧凑，长度方向为10.66mm，宽度5mm，整体高度8.5mm，在PCB布局时不会占用过多板面空间，2.54mm的标准节距完全适配行业通用的排针、杜邦线等配套接插件，无需额外定制配套连接件，选型替换的通用性极强。排母本体采用耐高温绝缘工程塑料注塑成型，能承受焊接过程中的高温冲击不会出现形变、熔融问题，绝缘本体上的插孔位置精度经过严格管控，每个插孔与下方插针对应同轴度偏差控制在极小范围内，保证排针对插时能顺畅插入，不会出现插针弯折、接触不良的情况。插孔内部采用内螺纹收割台结构设计，这种结构相比普通直孔弹片接触结构，能让插针插入后与内部接触铜片形成多面贴合接触，接触电阻更低，信号传输稳定性更好，同时多次插拔后接触弹片的抗疲劳性能更优，能承受更多次的插拔循环而不出现接触松动的问题。在实际建模设计过程中，需要严格把控插孔的中心距公差、插针的位置度公差，以及本体底部与PCB板面的贴合间隙，避免焊接时出现本体浮高、引脚过短无法透焊的问题，同时插针的伸出长度要兼顾焊接透锡要求与背面元件的安全距离，防止插针过长顶到背面壳体或者其他元件造成短路风险。这类排母在选型时除了关注引脚数、节距参数，还要根据实际通过电流的大小确认接触件的镀层材质与厚度，常规信号传输场景下采用镀金层即可满足防氧化、低接触电阻的要求，小功率电源传输场景则需要适当加厚镀层或者选用更大接触面积的规格，避免长期通电出现接触件发热的问题。
