0.96英寸SSD1306单色OLED显示模块结构设计

做嵌入式小型设备的结构选型时，这类小尺寸OLED显示模块的出镜率一直很高，从手持检测终端、小型工控面板到消费类数码外设，只要需要低功耗状态显示、参数反馈的场景，几乎都能见到它的身影。和同尺寸的TFT屏相比，它不需要背光模组，自发光的特性让整机功耗能压到极低水平，在电池供电的便携设备里，这个优势直接决定了续航表现，这也是很多结构工程师在做低功耗设备选型时优先考虑它的核心原因。

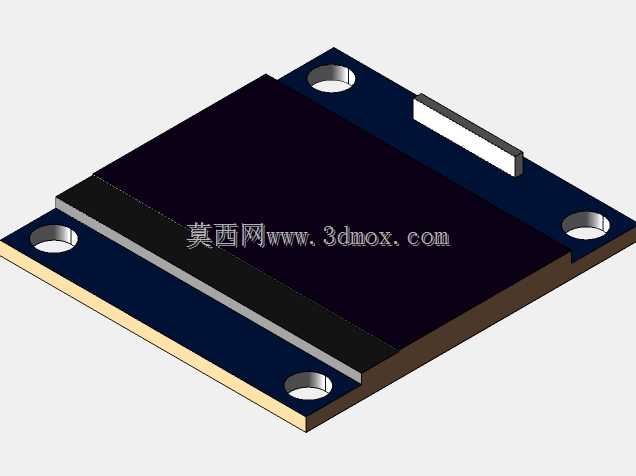

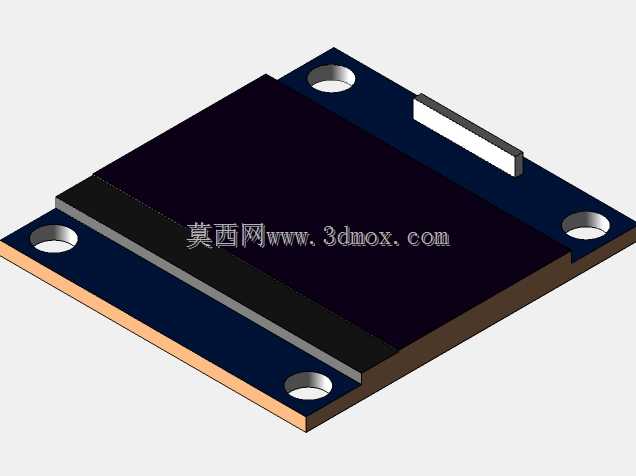

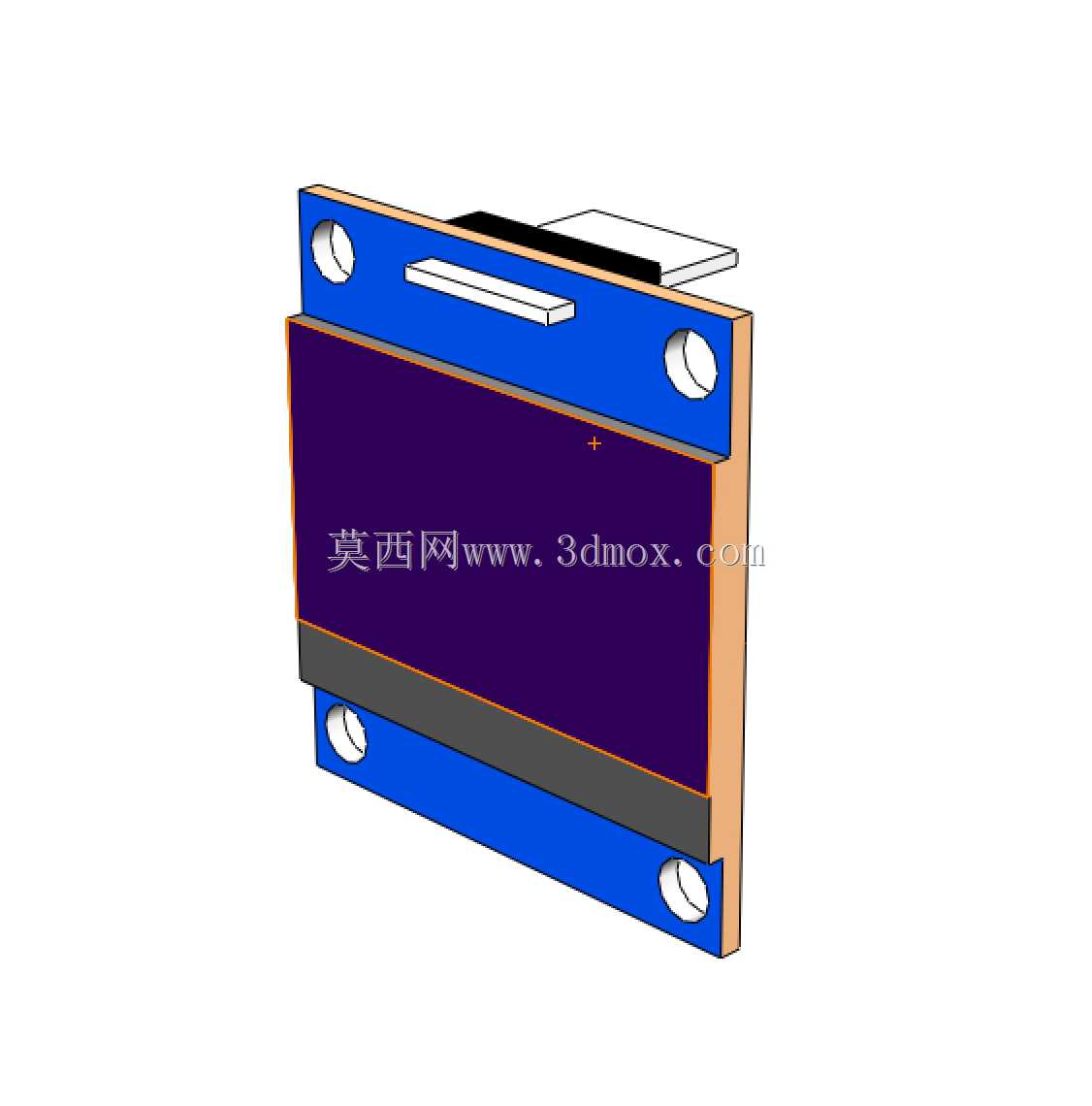

从实际建模的细节来看，这个模块的结构完全围绕量产安装的边界来设计：蓝色的PCB基板是整个组件的承载主体，四个角预留的圆形安装孔是给M2规格的固定螺丝准备的，孔位到板边的距离做了统一留边，不管是用铜柱隔离安装在设备外壳内部，还是直接贴装在面板开窗位置，都不会出现孔位和外壳筋位干涉的问题。屏幕本体嵌在PCB板的居中位置，四周的封边做了等宽处理，面板开窗时只要按照屏幕显示区域外扩0.2mm做避让，就能保证装配后不会漏出内部的PCB基材，也不会因为公差问题挤压到屏幕边缘造成显示异常。

模块顶端伸出的排针焊接位是建模时特意留足空间的部分，排针的伸出长度、引脚间距完全按照通用2.54mm间距排母的匹配尺寸来做，不管是直插焊接在主控板上，还是用排线转接安装，都不会出现引脚和周边元件撞件的问题。屏幕下方的驱动芯片区域做了局部的高度避让，PCB上这个位置的元件最高高度和屏幕表面的高度差控制在1.2mm以内，就算是做超薄结构的设备，也不需要额外给驱动部分挖深槽，能有效压缩整机的厚度空间。

实际做结构适配的时候还要注意，这个模块的屏幕表面没有覆盖硬质保护面板，建模时要在屏幕前方预留0.3mm的间隙，避免装配时外壳直接压到屏幕表面造成碎裂或者显示坏点；四个安装孔的位置要做限位凸台，保证PCB安装后不会出现前后窜动，排针和主控板对接的时候也能精准对位，不会出现偏针虚焊的问题。很多新手工程师建模时容易忽略排针上方的空间预留，把外壳筋位直接做到排针正上方，最后打样回来才发现排针焊接后和外壳干涉，不得不重新改模，这个细节在做结构评审时要特意核对。

这类显示模块的功能逻辑很清晰，SSD1306驱动芯片直接负责屏幕的点阵刷新，不需要额外加显示缓存电路，结构上不需要给额外的辅助元件留安装位，整个组件的外轮廓尺寸非常规整，做设备内部布局的时候可以把它当成一个标准矩形块来做空间规划，只需要预留好走线和安装的操作空间即可，能大幅缩短结构设计的周期，也能减少后续试产时的装配问题。
