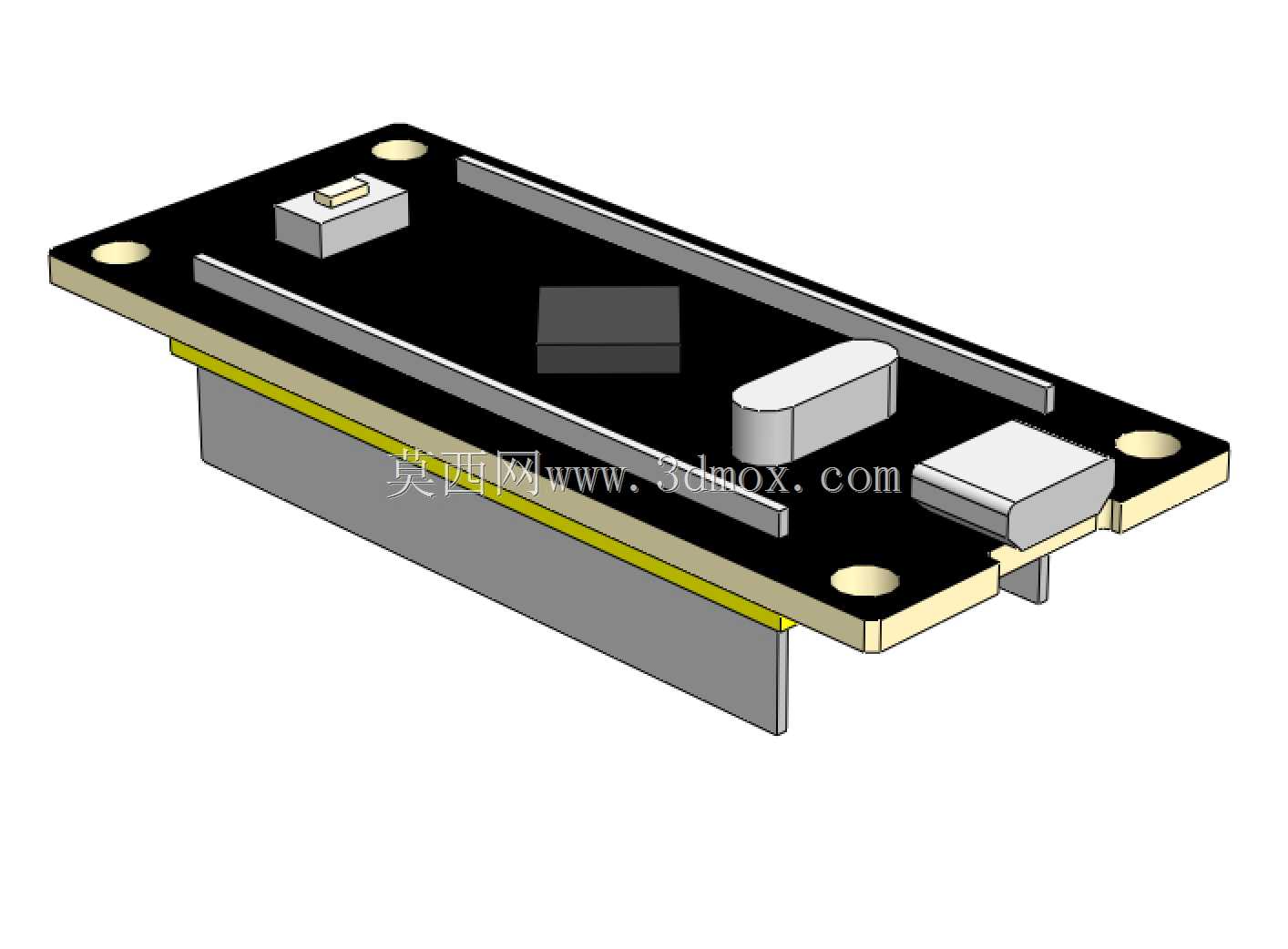

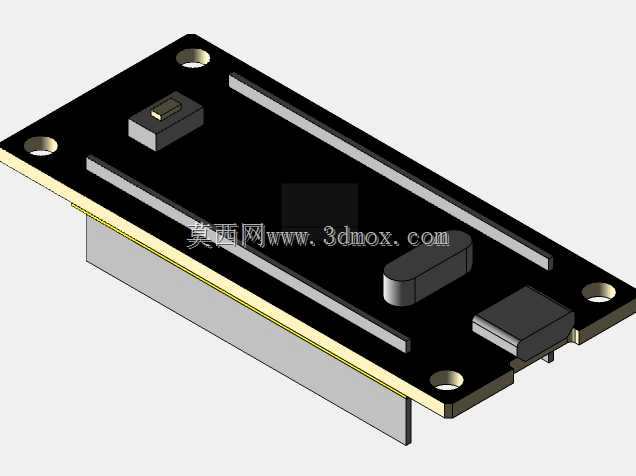

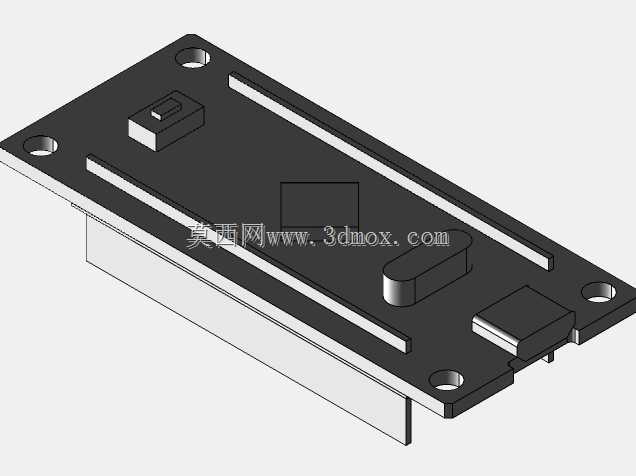

STM32黑丸嵌入式微控制器开发板

在嵌入式开发与小型智能设备的原型验证场景中，核心控制板的选型与适配直接决定了项目的落地效率，这款黑丸形态的STM32控制板，正是面向通用嵌入式项目开发需求完成的结构设计。不同于常见的蓝色PCB版本控制板，这款产品在结构布局上做了针对性的边界优化，板载核心采用STM32F103C8T6主控芯片，基于ARM Cortex M3内核设计，能够覆盖绝大多数中小型嵌入式项目的运算与外设控制需求，从智能小家电的逻辑控制、小型工业传感节点的数据采集，到教学实验场景的功能验证、DIY智能硬件的核心驱动，都能适配对应的使用需求。设计过程中优先考虑了安装兼容性，板体边缘预留的固定孔位完全匹配通用面包板、标准安装支架的孔距参数，板体厚度控制在常规PCB叠加接插件的合理区间，不会出现接插件突出导致的安装干涉问题，板上的晶振、USB接口、复位按键等元件的布局都避开了安装固定的受力区域，避免装配过程中出现元件挤压损坏的情况。板载元件的排布遵循信号流向做了分区处理，电源输入区域与信号输出区域做了物理间隔，减少高频信号对电源回路的干扰，接插件的选型采用通用Micro USB标准接口，无需定制连接线即可完成供电与程序烧录，板体边缘的排针引脚完全兼容常规STM32开发板的引脚定义，开发者可以直接复用现有成熟的外设扩展模块，无需重新设计转接电路。不同于常规开发板方正的板型设计，这款控制板的板体边缘做了圆弧过渡处理，在狭小空间内装配时不会因为尖锐板边划伤周边线材或绝缘层，板上的主芯片、晶振等发热元件的位置预留了足够的散热空间，即便长时间满负载运行也不会出现局部积热导致的运行不稳定问题。在结构建模过程中，所有元件的尺寸都按照实物规格做了1:1还原，包括接插件的插拔行程、按键的按压行程、固定孔的沉头深度都做了精确匹配，能够直接用于整机装配的干涉检查，开发者在做整机结构设计时，可以直接将该模型导入装配体，验证安装空间是否充足、接口位置是否与外壳开孔对齐，省去了手动测量建模的重复工作，大幅缩短原型开发的结构验证周期。
