OV7670 VGA摄像头模块结构设计

这款OV7670 VGA摄像头模块的三维结构，还原了量产实物的全部装配细节，可直接用于嵌入式视觉类设备的结构预演、安装位校核工作。从实际工程应用场景来看，这类模块常被集成在小型监控终端、入门级视觉检测工位、老旧设备的可视化改造单元、学生电子竞赛作品的图像采集端，也可作为工业现场简易工位的图像抓拍组件，适配低带宽、低分辨率需求的图像传输场景，不需要额外配置高性能解码芯片就能完成基础的画面采集输出。

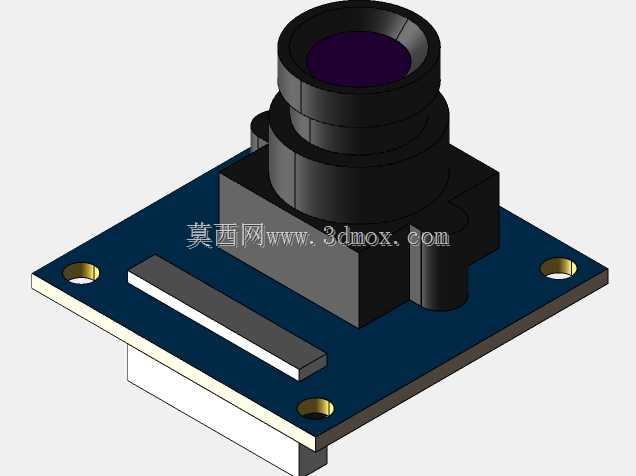

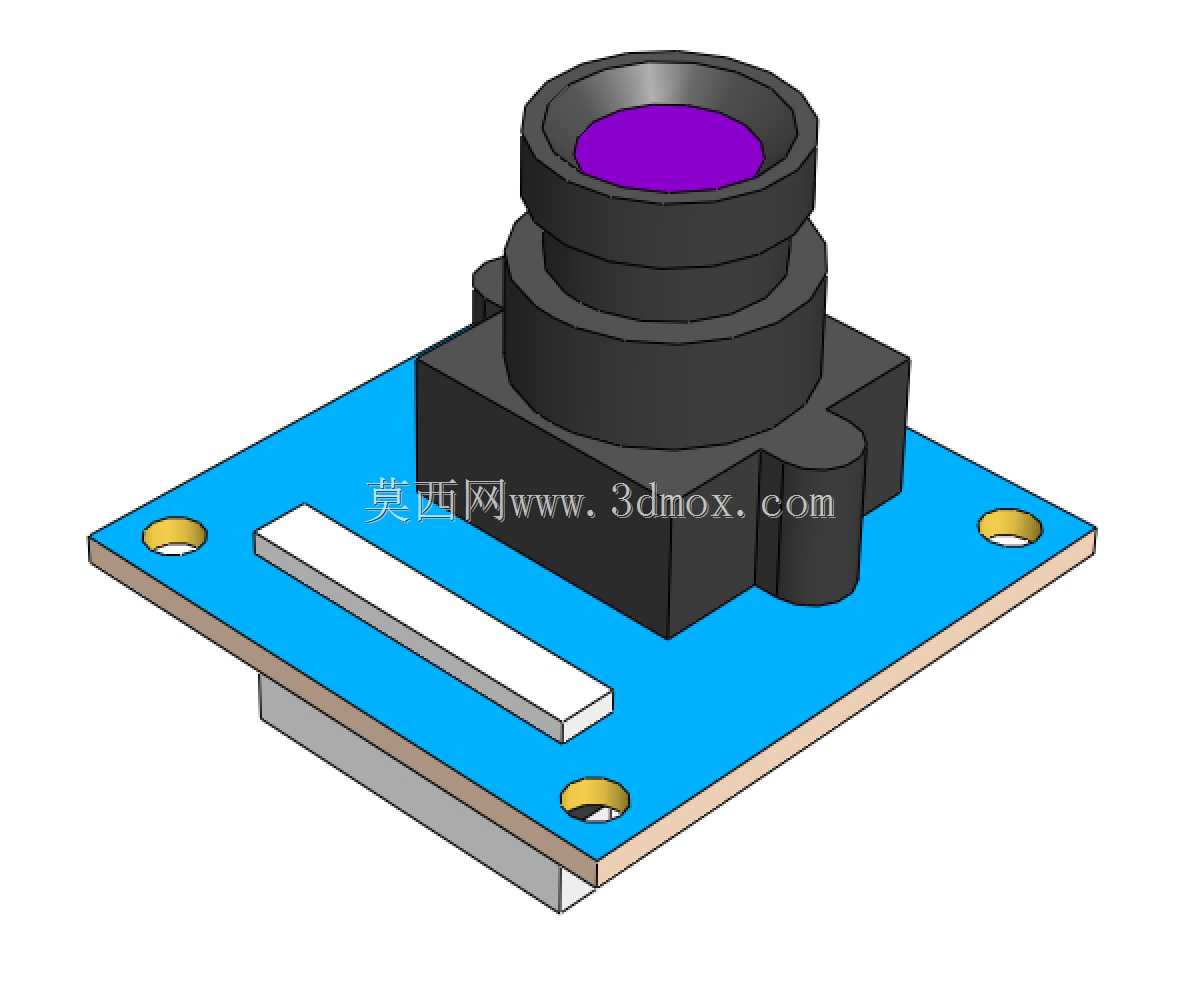

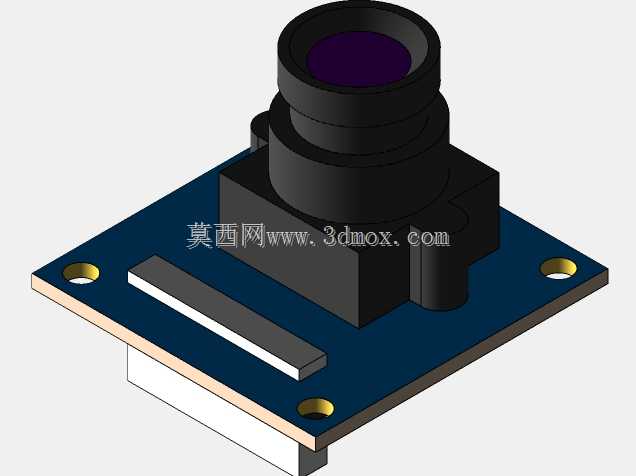

从功能特性来看，模块本体集成了镜头调焦结构、感光芯片承载PCB、板端连接排针三个核心部分，镜头座采用阶梯式圆柱结构，预留了手动调焦的旋转行程，装配时可根据实际拍摄物距旋转镜头调整焦距，不需要额外增加调焦固定结构，镜头顶端的镜片限位结构做了下沉处理，能避免日常装配剐蹭划伤镜片表面。PCB板采用方形切角设计，板上预留两个对称的金属安装孔，安装孔位做了沉铜处理，既可以用M2规格的螺丝直接锁附在设备壳体的安装柱上，也可以配合铜柱做架高安装，适配不同设备内部的堆叠空间需求。

设计过程中优先考虑了小空间安装的适配性，整体板件轮廓尺寸控制在常见的30mm级方形规格内，板厚采用常规1.6mm的PCB标准厚度，排针座布置在板件后侧边缘，接线后不会遮挡镜头拍摄视野，也不会和镜头座的外轮廓产生装配干涉。板上的无源元件做了高度避让设计，所有贴片元件的高度均低于镜头座底部的支撑面，不管是正向安装还是反向贴装，都不会出现元件顶触安装面的问题。镜头座的侧方预留了感光芯片的遮光凸台，能避免板上其他元件的反射光线进入镜头产生杂斑，提升基础成像的纯净度。

做结构选型时，可直接调用该模型完成设备内部的空间干涉检查，不需要反复测量实物尺寸，能大幅缩短前期结构方案的验证周期，安装边界的所有尺寸都和量产实物保持一致，锁附孔位、排针位置、镜头突出高度都做了1:1还原，不管是做外壳开孔设计，还是内部走线规划，都能直接参考模型的尺寸参数完成设计，避免后期打样出现装配错位、空间不足的问题。
