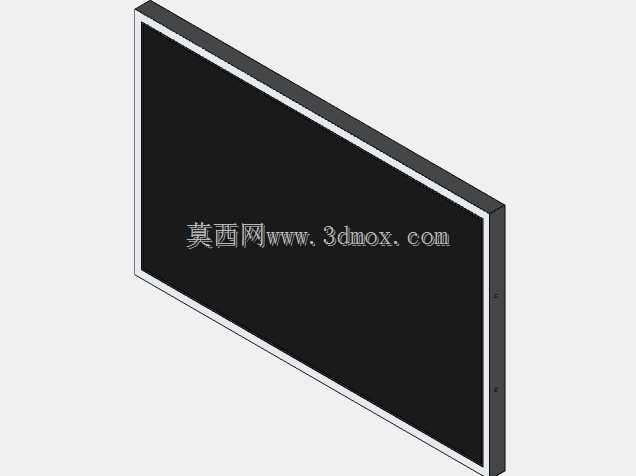

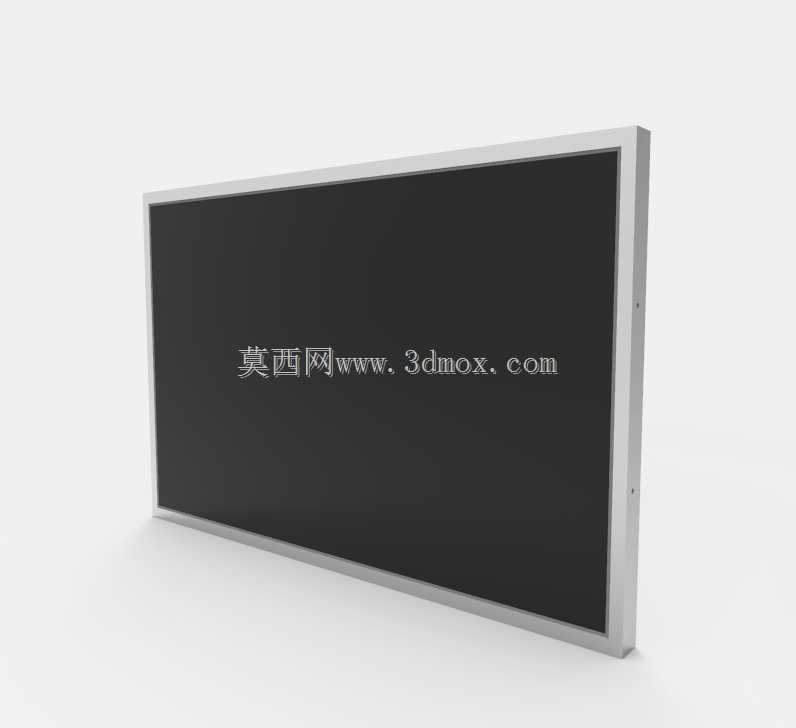

19英寸窄边工业显示面板结构设计

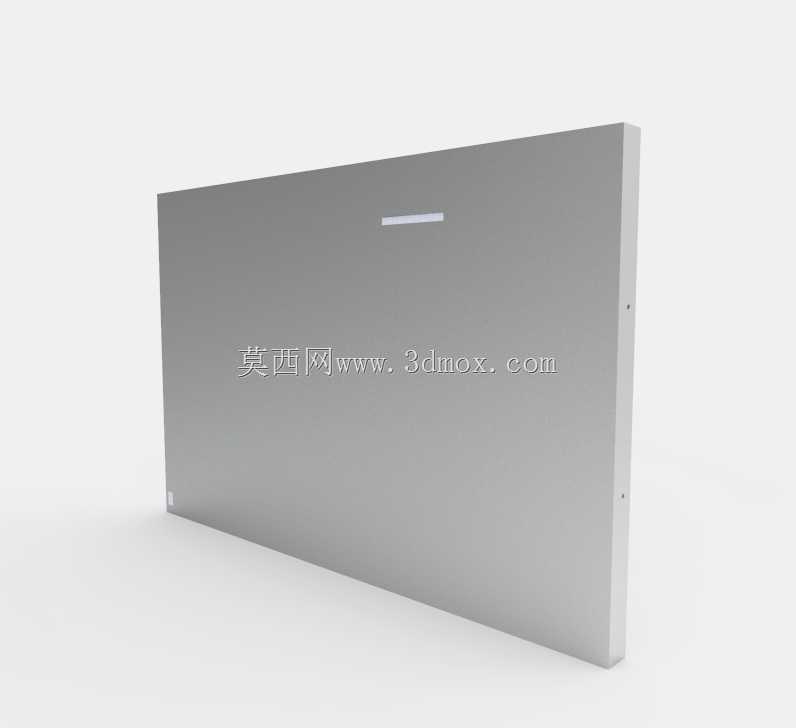

在工业控制终端、嵌入式设备集成、自助服务终端这类需要紧凑安装空间的场景里，19英寸规格的显示面板始终是选型阶段的高频选项，这类面板的结构设计直接决定了整机组装的适配效率与长期运行的可靠性。从结构设计的角度出发，这款显示面板采用窄边金属中框搭配背部钣金支撑的结构方案，边框宽度控制在常规工业屏的主流区间，既能够保证屏幕边缘的抗磕碰能力，也能尽可能压缩正面占用的安装空间，适配标准19英寸机柜的嵌入式安装开口尺寸，安装时可通过背部预留的固定螺孔与机柜支架直接锁附，不需要额外定制转接件。面板的正面贴合区域做了0.3mm的下沉台阶设计，装配钢化保护玻璃时可以直接嵌入台阶定位，打胶固定后不会出现玻璃偏移、溢胶影响正面外观的问题，中框的边角处做了小半径圆角处理，避免组装过程中锐边划伤操作人员，也能减少运输过程中边角磕碰导致的结构变形。背部的结构设计充分考虑了驱动板、背光模组的走线空间，预留了对应的板卡安装柱位，走线槽的位置避开了安装固定孔位，防止组装时螺丝压线造成电路故障，接口区域的开口尺寸按照常规VGA、HDMI、电源接口的通用尺寸预留，公差控制在±0.1mm，保证外接插头可以顺利插拔，不会出现接口对位偏差的问题。从实际使用的功能特性来看，这款面板的屏幕显示区域比例为常规的4:3，适配多数工业组态软件的显示比例，不需要额外调整画面缩放参数，背部的散热区域采用细密的格栅开孔，既可以保证背光模组长时间工作时的热量散出，也能阻挡大部分环境中的粉尘进入屏体内部，减少后期维护的清理频次。设计过程中还考虑了不同安装姿态的适配，无论是横向嵌入式安装在机柜上，还是竖向安装在自助查询终端上，内部的板卡固定柱位都能保证板卡不会因为重力偏移，固定螺丝的长度经过核算，锁附后不会顶到背光层造成屏幕亮斑。在安装边界的尺寸控制上，面板的整体厚度控制在适合嵌入式安装的区间，安装后突出机柜表面的高度不超过10mm，不会额外占用机柜前方的操作空间，背部的突出结构也避开了机柜内部常规的走线架位置，不会和机柜内的其他元器件产生干涉。对于做整机组装的结构工程师来说，这类标准化尺寸的显示面板可以直接套用成熟的安装结构，不需要重新做开口尺寸的校核，能大幅缩短整机的设计周期，建模时已经把所有的安装孔位、避让区域、配合公差都做了准确还原，导入装配体后可以直接做干涉检查，不需要反复核对实物尺寸调整模型参数。
