工业嵌入式窄边液晶显示面板结构设计

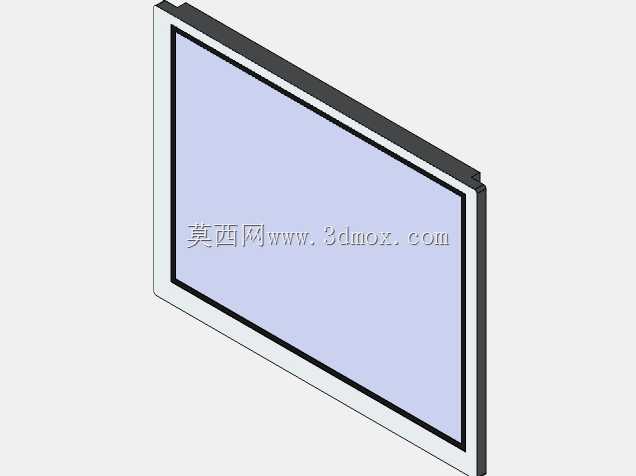

这款窄边框液晶显示面板的三维结构，主要面向工业控制机柜、自助服务终端、人机交互操作台这类需要嵌入式安装的场景做适配，日常作业中，操作人员可以通过这块屏幕获取设备运行参数、工艺组态画面、报警提示信息，也能通过配套的触控层完成参数修改、流程切换等操作，是工业现场人机信息交互的核心载体。从结构设计思路来看，整体采用前框+液晶模组+后压条的分层装配逻辑，前框做了极窄的包边处理，在保证屏幕固定强度的前提下尽可能压缩非显示区域占比，适配当下工业设备追求紧凑化、高屏占比的设计趋势，前框边缘做了微小的倒角过渡，既可以避免安装过程中划伤操作人员，也能减少装配时与机柜安装孔位的卡滞问题。安装边界方面，面板整体外轮廓尺寸适配常规5.9英寸液晶模组的安装开孔，侧边预留的安装凸耳位置可以和机柜面板的预装螺丝孔精准对位，安装时只需要从机柜正面将面板嵌入开好的安装孔，从背面通过压条或者螺丝锁紧即可完成固定，不需要额外做复杂的结构适配，能大幅减少现场安装的工时消耗。功能特性上，面板的前框与模组之间预留了密封胶条的安装槽位，装配时嵌入对应规格的密封胶条，可以达到工业现场常用的IP54防护等级，阻挡车间内的粉尘、少量飞溅的切削液进入屏幕内部，延长模组在复杂工业环境下的使用寿命；后壳部分预留了驱动板、排线的走线路径空间，不会出现排线弯折半径过小导致信号传输故障的问题，同时后壳的散热区域做了微凸的格栅结构，在不增加整体厚度的前提下提升散热面积，保证屏幕长时间连续运行时不会因为积热出现显示异常。实际选型应用中，这款结构可以适配不同亮度规格的液晶模组，针对强光环境下的户外设备场景，可以替换高亮度模组而不需要修改整体安装尺寸，针对普通室内机柜场景则可以选用常规亮度模组控制成本，结构的通用性较强，能覆盖多数工业人机交互场景的显示需求。
