27英寸窄边框液晶显示面板结构设计

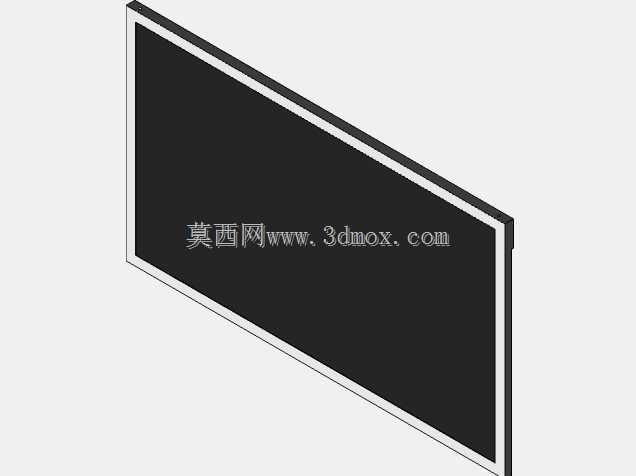

这款27英寸显示面板的三维结构，是面向桌面级显示终端、工业触控一体机、嵌入式监控显示场景开发的核心显示部件，建模过程完全还原了量产级面板的装配边界与结构细节，可直接用于整机结构的干涉校验与安装适配。从实际应用场景来看，这类面板既可以适配常规桌面显示器的前框贴合装配，也能嵌入工业控制柜的操作面板区域，还可作为自助服务终端的显示输出单元，不同场景下的安装固定逻辑都在模型中做了对应结构预留。

设计思路上优先考虑了窄边框的视觉效果与结构强度的平衡，面板四周的黑边宽度控制在量产可实现的最小尺寸，同时金属中框的壁厚做了梯度优化，在边角受力位置做了局部加厚处理，避免运输或装配过程中出现边角碎裂的问题。面板背部的驱动板安装位、排线走线槽、固定螺柱的位置完全参照量产规格设计，螺柱的高度、螺纹规格都做了精准还原，结构工程师在做整机设计时可以直接调用这些安装特征，不需要再额外核对面板规格书的安装尺寸。

外形尺寸上严格遵循27英寸16:9显示面板的通用规格，长宽尺寸匹配标准VESA安装孔位的适配范围，面板整体厚度控制在常规量产的轻薄区间，背部的凸起区域对应背光模组与驱动电路的安装空间，在做整机外壳设计时，需要预留对应深度的容纳腔，同时要注意排线出口的位置避让，避免弯折排线造成显示信号故障。安装边界方面，面板前表面与前壳的贴合位预留了双面胶的粘贴宽度，四周的装配间隙控制在0.2mm以内，既保证装配时的容错空间，又能避免出现漏光问题；背部的固定螺柱采用M3标准规格，螺柱的有效啮合长度符合钣金或塑料外壳的锁付要求，不会出现锁付过深顶坏背光模组的问题。

从功能特性来看，这款面板的结构设计预留了驱动板的安装空间，支持常规LVDS信号接口的驱动方案，同时在侧边预留了按键板的走线位置，可适配不同的整机按键布局需求。建模过程中对面板的分层结构做了简化处理，保留了外框、显示区域、背部安装位、走线槽这些核心结构特征，既保证结构设计时的参考精度，又不会因为模型过于细碎影响整机装配的运行效率。在做设备选型时，结构工程师可以直接将该模型导入装配体，校验与外壳、支架、驱动板的干涉情况，提前发现安装错位、空间不足的问题，减少打样阶段的修改次数。
