适配iPhone5的车载手机固定支架设计

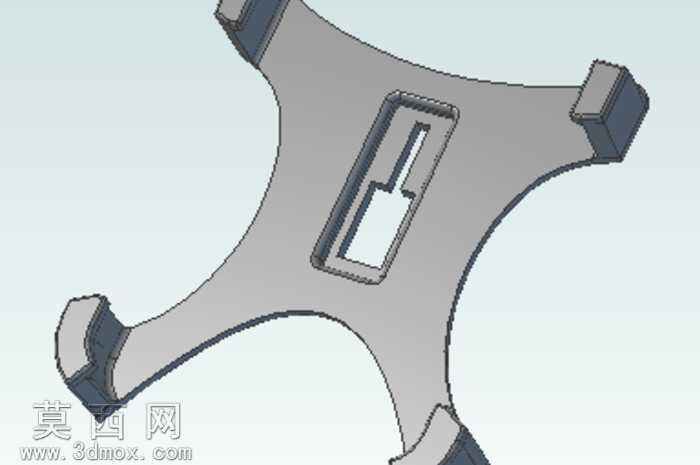

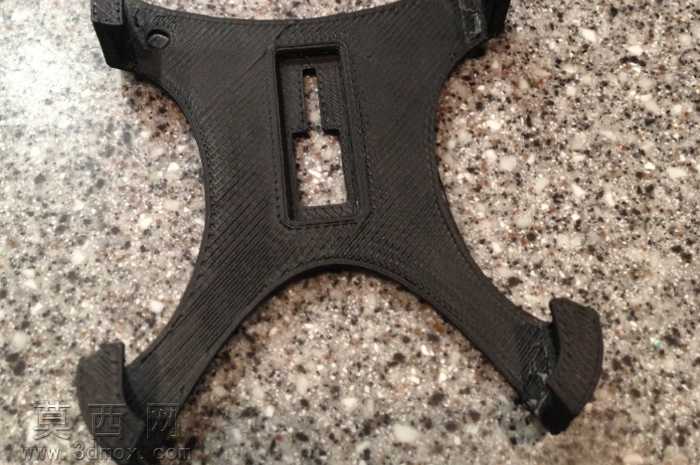

本作品为适配iPhone5使用的车载固定支架，采用三维参数化建模方式完成整体结构设计，建模过程中优先考量车载场景的使用需求，针对iPhone5的机身尺寸、边角弧度做了精准的适配预留，四个卡位结构分别对应手机的四个边角位置，卡位处做了加厚与圆角过渡处理，既能够保证夹持的稳定性，也能避免刮花手机边框与机身。整体支架采用对称式的X型延展结构，中部预留了长条形镂空区域，该结构一方面可以降低支架整体的重量，减少打印耗材的使用量，另一方面也能够为手机背部留出散热空间，避免车载环境下手机长时间导航出现积热问题。建模阶段对支架的夹持角度做了反复调整，确保安装在汽车挡风玻璃位置时，手机屏幕能够正对驾驶员视线方向，减少行车过程中查看导航的视线偏移，提升使用安全性。支架的四个卡位末端做了内扣式的勾边结构，能够牢牢卡住手机的边角位置，即使车辆行驶过程中出现颠簸、急加速、急减速的情况，也能避免手机从支架上滑落。设计过程中充分考虑了3D打印的成型特性，所有结构均做了壁厚均匀化处理，避免出现壁厚突变导致的打印翘曲、成型失败问题，同时没有设计多余的悬空结构，无需额外添加打印支撑即可完成一体成型，降低打印的后处理难度。材质选择上适配常规的PLA、ABS等常见3D打印耗材，用户可以根据自身使用需求选择不同硬度、不同颜色的耗材完成制作，支架整体结构简洁，没有多余的装饰性结构，所有造型均服务于固定手机的核心功能，安装后不会遮挡手机的充电接口、扬声器与摄像头位置，不影响手机充电、接打电话等功能的正常使用。针对带保护壳使用的场景，建模时也预留了足够的夹持余量，用户无需拆卸手机保护壳即可直接将手机卡入支架中，提升日常使用的便捷性。
