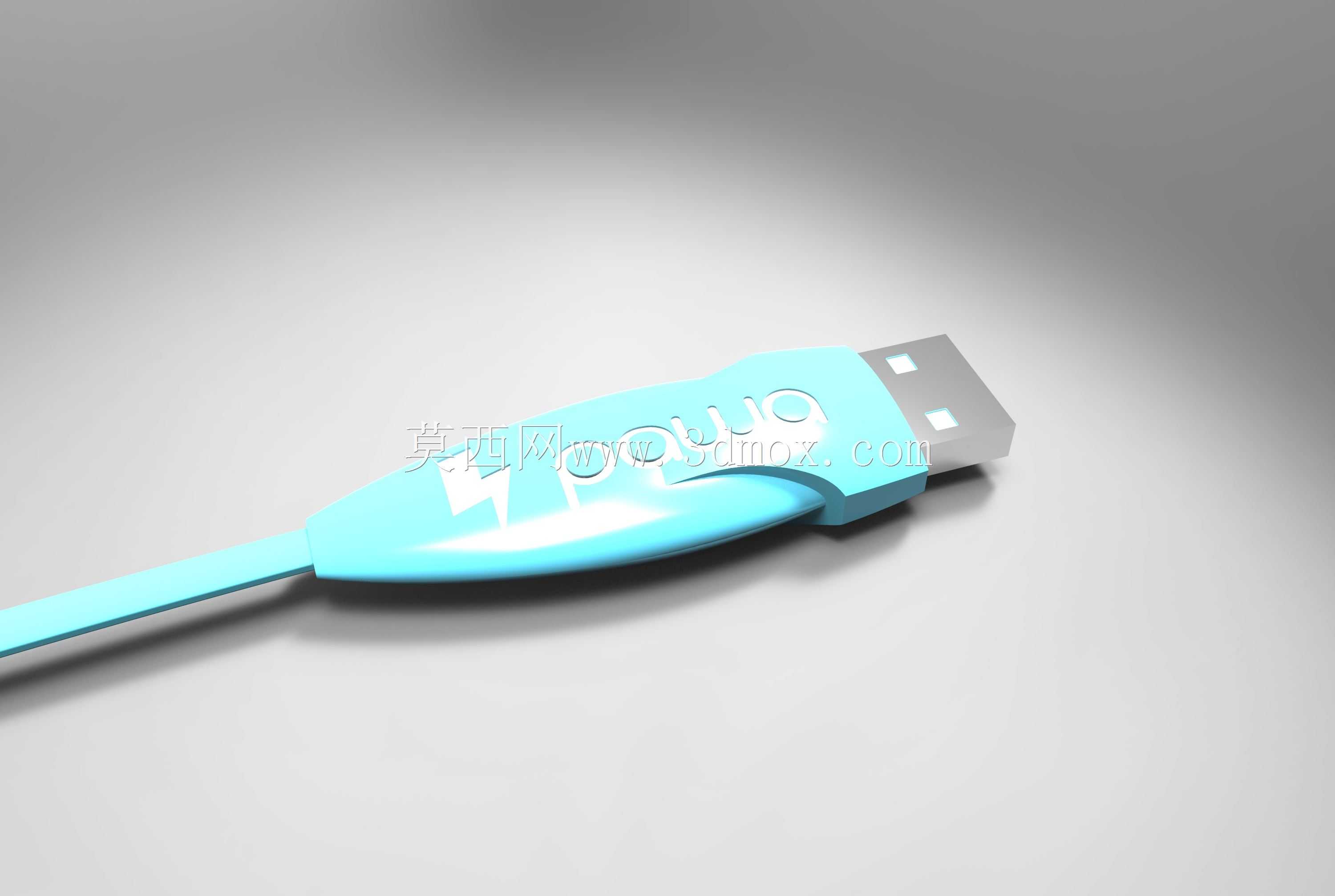

带注塑外壳的USB数据传输插头结构

日常接触的USB插头，核心功能是实现电子设备间的电力传输与数据交互，广泛适配台式电脑、笔记本电脑、工业控制终端、消费类数码外设等设备的接口连接场景，不管是办公场景下的键鼠外设连接、U盘数据读写，还是工业场景下的调试设备数据传输、小型数码配件供电，都离不开这类接插件的稳定支撑。从结构设计层面来看，这个插头的金属插舌部分严格遵循通用USB接口的尺寸规范，插舌上的金属接触片排布间距、插舌整体厚度与宽度都匹配标准USB母座的安装边界，插入后能保证接触片与母座内的弹片充分贴合，避免出现接触不良、插接过松或过紧无法插拔的问题。插舌尾部与线缆衔接的位置做了渐变的应力释放结构，也就是常说的网尾结构，这个区域的外壳厚度做了梯度变化，靠近线缆的位置柔韧性更强，能缓冲日常使用中线缆弯折带来的应力，避免线缆根部因为反复弯折出现线芯断裂的问题，延长接插件的整体使用寿命。外壳部分采用一体化注塑成型的曲面造型，没有尖锐的棱角，握持插拔的时候手感更顺滑，外壳表面做了防滑的纹理标识，用户插拔时能快速找准施力位置，不用刻意对准方向就能顺利完成插拔操作。外壳内部的金属屏蔽层完全包裹住内部的接线端子与线芯焊接区域，能隔绝外部电磁信号对传输过程的干扰，保证数据传输的稳定性，尤其是在工业现场存在较多电磁干扰的环境下，屏蔽结构的作用会更加明显。设计过程中需要重点考量插舌与外壳的装配公差，金属插舌的定位卡槽要和注塑外壳内的定位筋完全贴合，避免装配后插舌出现歪斜，导致插入母座时出现单边磨损、接触片错位的问题。线缆与内部端子的焊接区域要做绝缘包裹处理，避免不同线芯之间出现短路，焊接点的位置要预留足够的拉扯余量，保证线缆受到外力拉扯时不会直接将焊接点扯脱。整个插头的外形尺寸控制在常规手持操作的舒适范围内，外壳的宽度、厚度都符合人手拇指与食指捏持的尺寸习惯，插拔时不需要施加过大的外力就能完成操作，同时插舌的插入深度也符合通用规范，插入后不会出现外露过长或者插入不到位的情况，保证连接的可靠性。
