家用影音设备红外遥控器结构设计

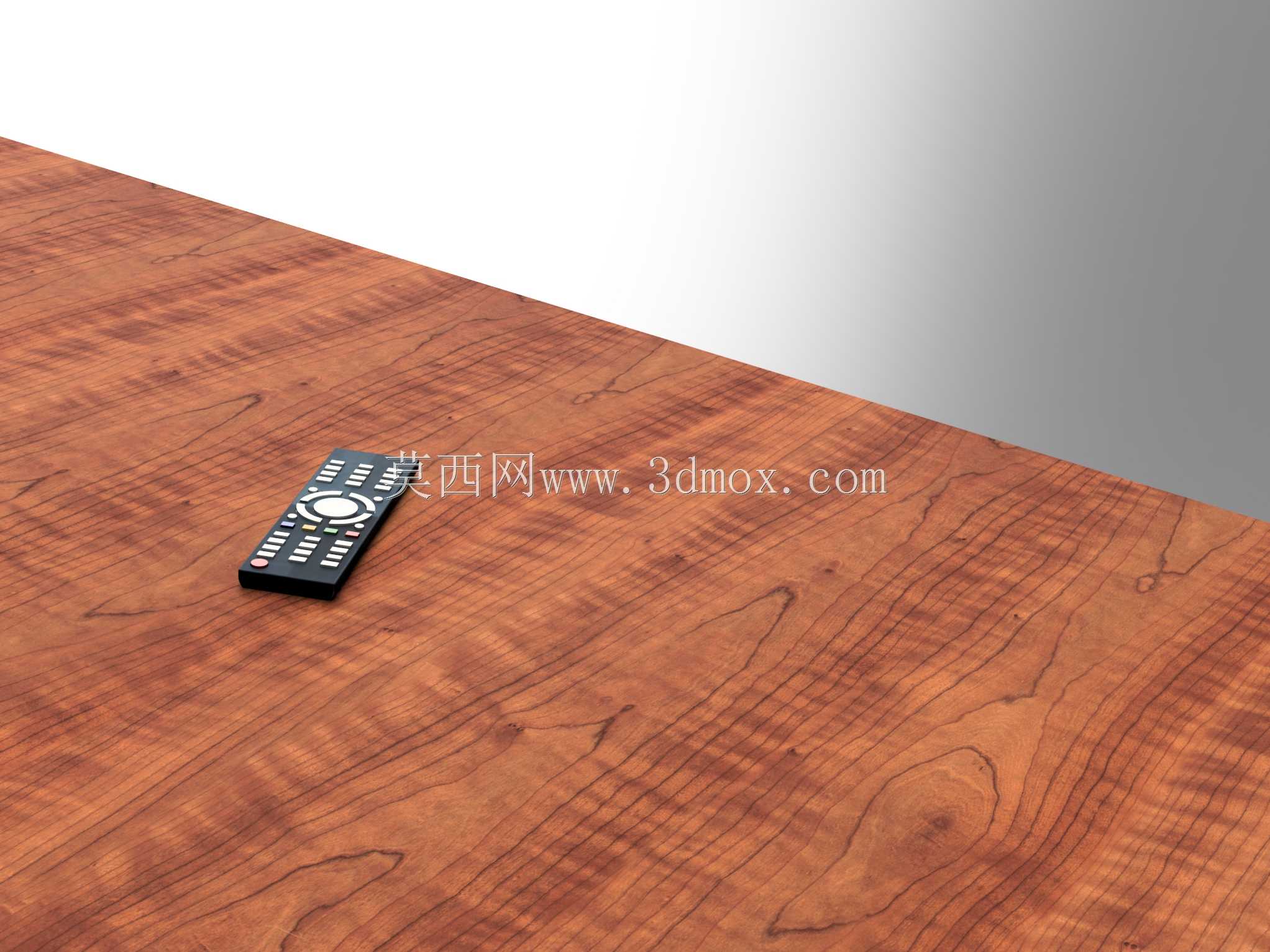

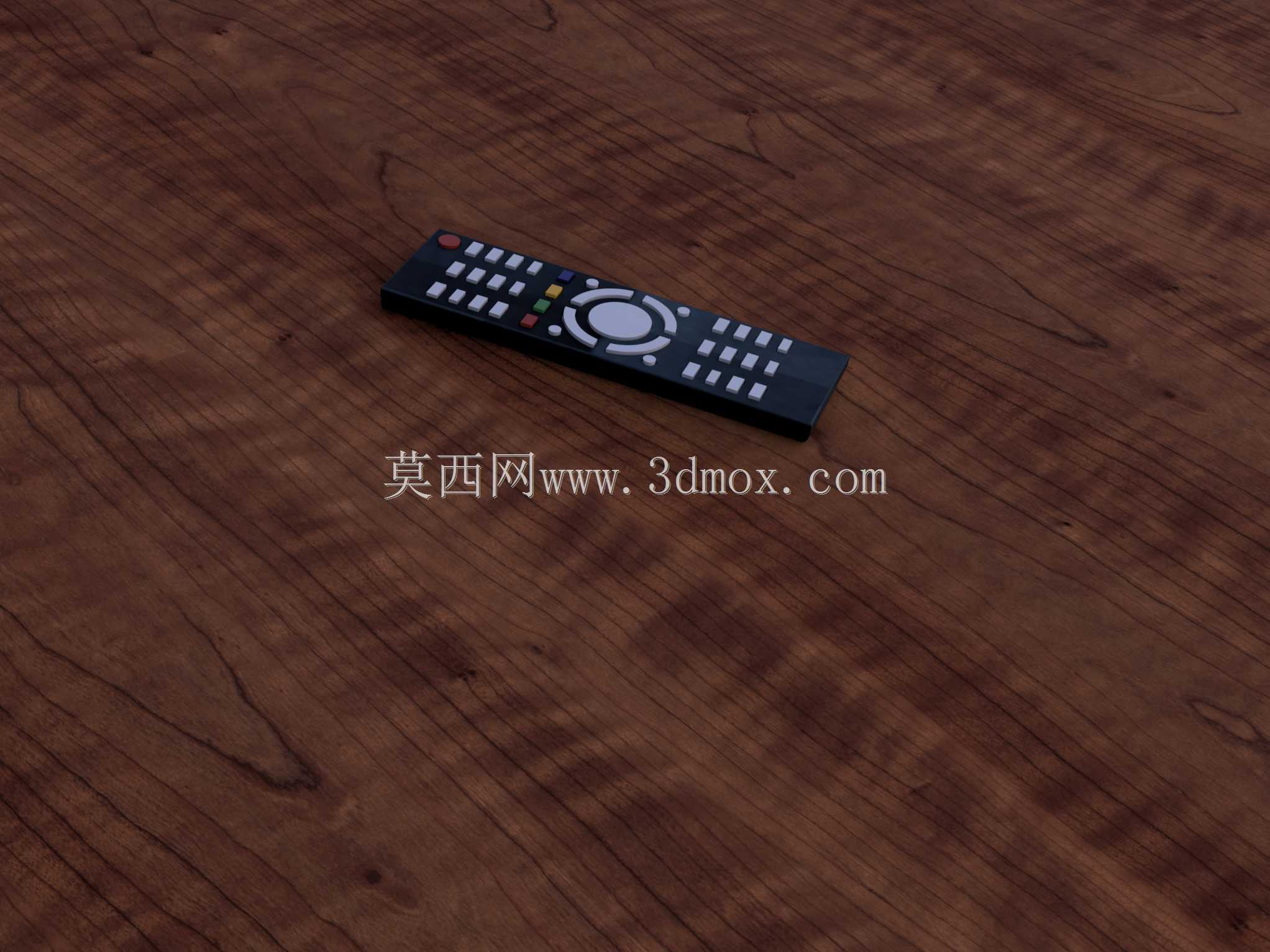

这款遥控器的三维结构设计，首先围绕日常居家场景的手持操作逻辑展开，整体采用长条形圆角收边的壳体造型，单手握持时掌心贴合度经过反复调整，壳体边缘做了1.2mm的圆弧过渡，避免长时间握持产生硌手的触感，整机长度控制在180mm左右，宽度45mm，厚度最薄处12mm，最厚的电池仓位置18mm，刚好适配成年男性手掌自然握持的尺寸边界，放置在桌面时不会因为重心偏移出现侧翻，底部电池仓采用滑盖式结构，滑盖的卡扣行程设计为3mm，拆装时不需要额外工具，手指施力即可完成开合，卡扣的配合间隙控制在0.15mm，既不会出现滑盖松动晃动，也不会因为过紧导致拆装困难。

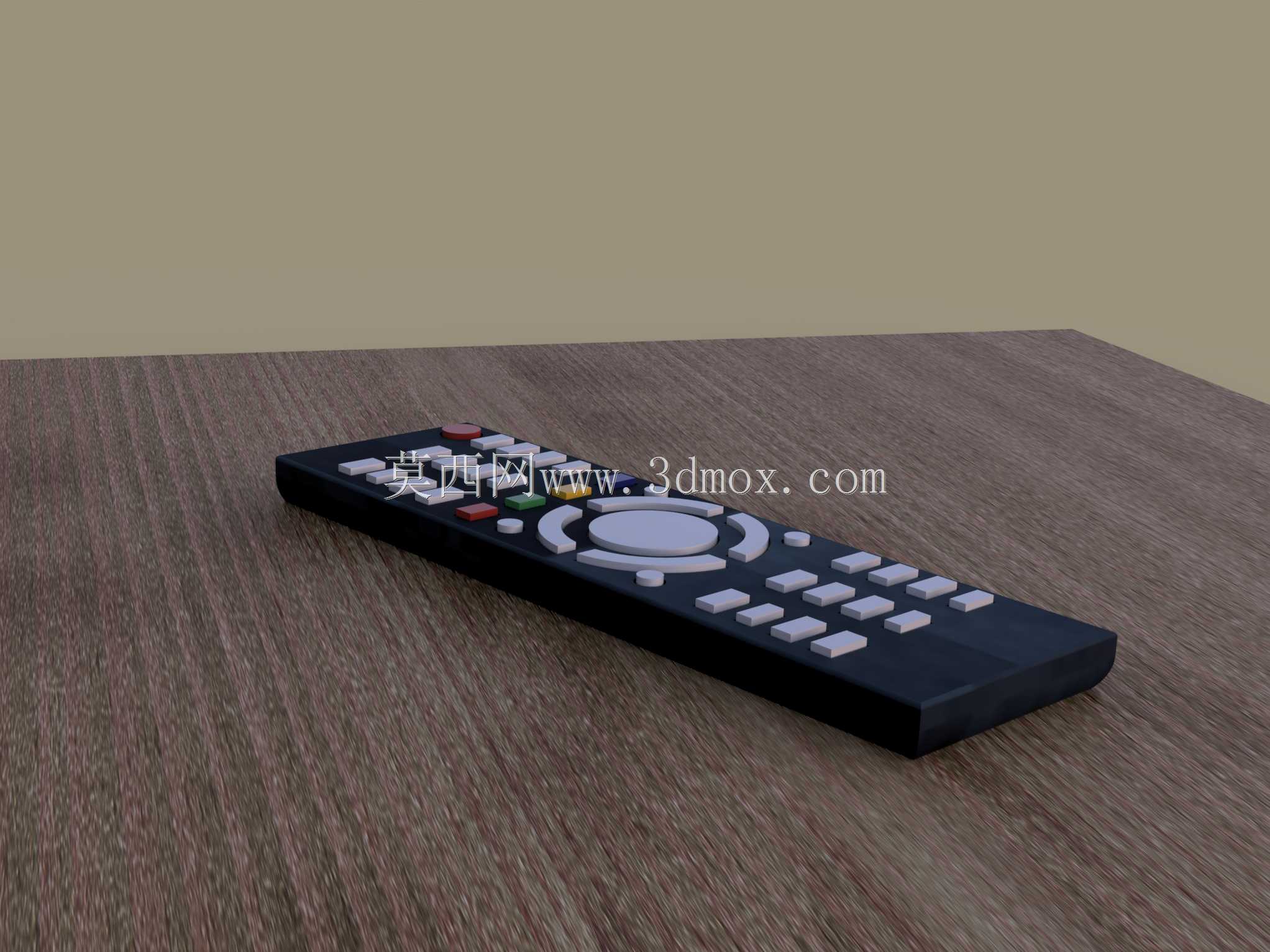

按键区域的布局完全遵循用户日常操作的肌肉记忆逻辑，最上方设置电源、信号源切换这类高频但误触风险高的按键，采用略微凸起的圆形小按键，和下方功能区做视觉区分；中间区域是方向导航环与确认键，导航环采用整圈一体式软胶结构，按压行程1mm，触发反馈清晰，确认键设置在导航环中心，直径比导航环内圈小2mm，避免操作方向键时误触确认；下方数字按键区采用矩阵式排布，按键间距4mm，每个按键表面做内凹的弧面处理，贴合指腹按压的曲面，按键字符采用镭雕工艺预留位置，长期按压不会出现字符磨损。

壳体内部的结构设计充分考虑PCB板的安装限位，四周设置6个定位柱，定位柱高度比PCB板厚度高0.2mm，装配时PCB板卡入定位柱后通过螺丝固定，避免日常摔落时PCB板出现移位；红外发射头设置在壳体最前端的居中位置，发射头前方的壳体采用半透明红外穿透材质，开窗角度覆盖120度范围，保证在客厅常规使用距离下，不需要精准对准设备接收端就能完成信号传输；电池仓内部设置正负极弹片的安装卡槽，弹片采用磷青铜材质，卡槽位置预留焊盘空间，弹片装配后和电池接触的压力控制在1.5N左右，既保证接触稳定，也不会因为压力过大导致电池拆装困难。

从应用场景来看，这款结构可适配电视、机顶盒、投影等多类家用影音设备，壳体表面采用细磨砂晒纹处理，日常使用不容易残留指纹和汗渍，边角的R角设计在跌落时能分散冲击力，提升整机的抗摔性能，按键下方的硅胶垫采用一体化设计，每个按键对应位置设置凸点，和PCB板上的锅仔片对齐，按压时的触发力度统一控制在1.8N左右，保证所有按键的按压手感一致，不会出现部分按键过硬或者过软的问题。
