5毫米规格LED灯珠固定座结构设计

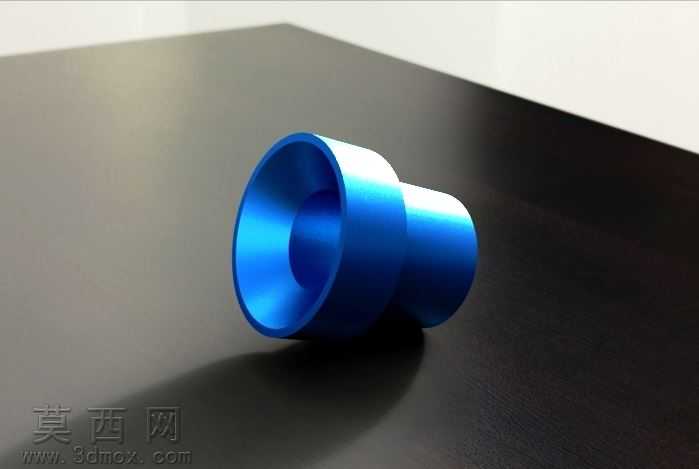

本作品为适配5毫米直插式LED灯珠的固定座三维建模设计，建模阶段以精准匹配灯珠安装尺寸为核心逻辑，首先通过草图绘制确定固定座的同轴回转体基础轮廓：前端设置内凹锥形导光腔，腔体内径与5毫米LED灯珠的头部发光面尺寸精准匹配，锥面角度经过反复校准，既能够完整容纳灯珠头部，又可避免遮挡灯珠侧向出光路径，保证光线输出的完整性；中段为圆柱状夹持腔体，内径与LED灯珠的柱身直径采用小间隙配合公差，既可以保证灯珠插入后不会出现径向晃动，又能让装配过程顺畅无卡滞；后端设置缩径导向段，方便灯珠引脚穿出同时引导固定座快速对准安装孔位。建模过程中对所有过渡棱边做了微小圆角处理，避免尖锐边角在装配时刮伤LED灯珠的封装外壳，同时提升零件本身的结构强度，减少应力集中导致的开裂风险。材质设计上选用哑光黑色金属质感材质，表面设置细腻的磨砂金属纹理，搭配微弱的环境反射效果，既还原了五金固定件的真实质感，又能通过深色哑光材质吸收杂散光线，避免固定座内壁反光造成LED出光出现杂斑、光晕不均的问题。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角入射，精准打亮固定座的金属倒角边缘，突出零件的回转体轮廓层次，辅光源从底部补光弱化底部死黑阴影，背景采用浅灰渐变纯色背景，让视觉焦点完全集中在固定座本身的结构细节上。结构设计上充分考虑实际装配需求，整体壁厚保持均匀一致，避免注塑或机加工过程中出现壁厚不均导致的变形问题，外圆柱面的直径尺寸适配常规面板安装开孔规格，可直接卡入对应尺寸的面板开孔中完成固定，无需额外螺丝锁紧，简化装配流程，同时固定座整体长度经过优化，既能够完整包裹LED灯珠的柱身部分提供足够的夹持力，又不会过度占用安装空间，适配各类小型电子设备、指示灯面板、DIY电子制作的LED安装固定场景，可直接导出用于3D打印样件验证、机加工生产或者装配模拟使用。
