6英寸重型工程台钳结构设计方案

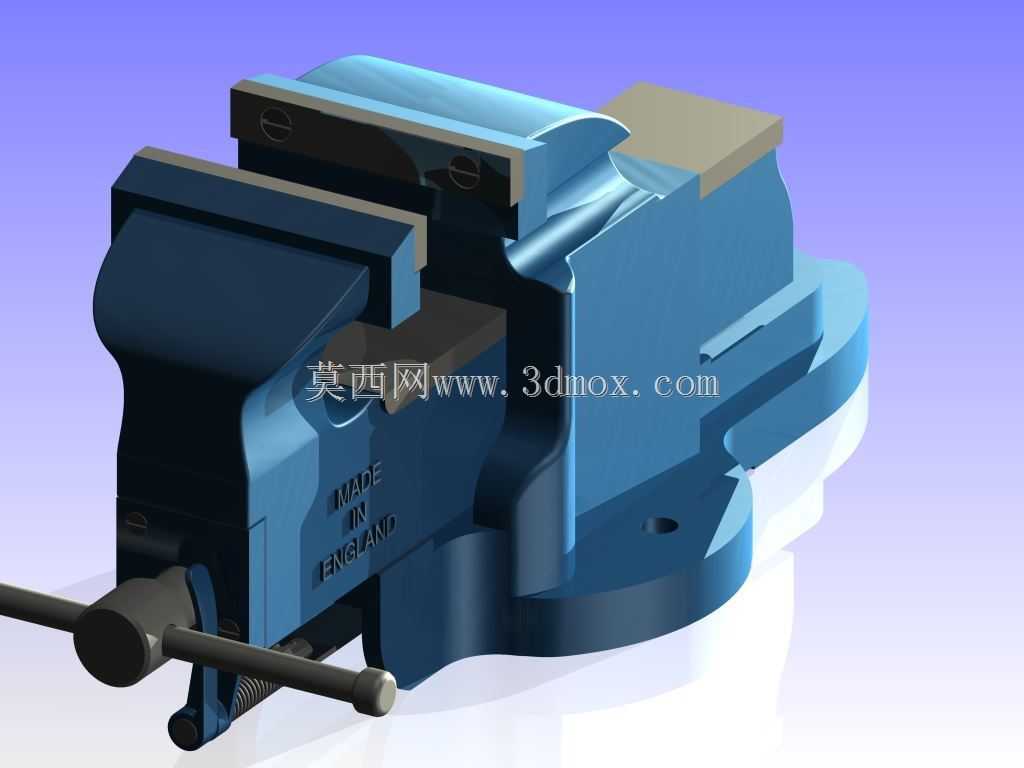

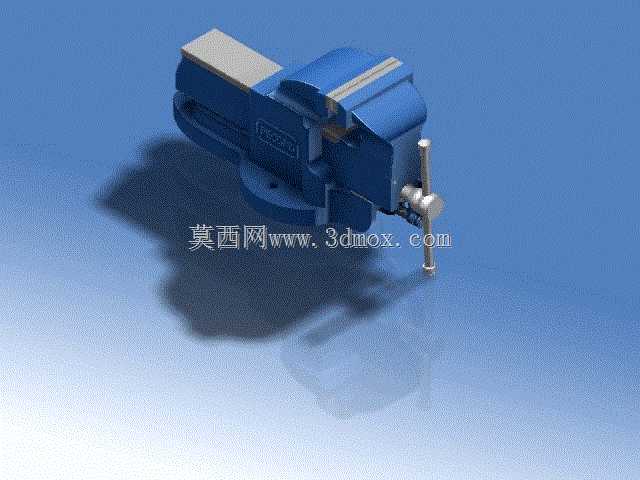

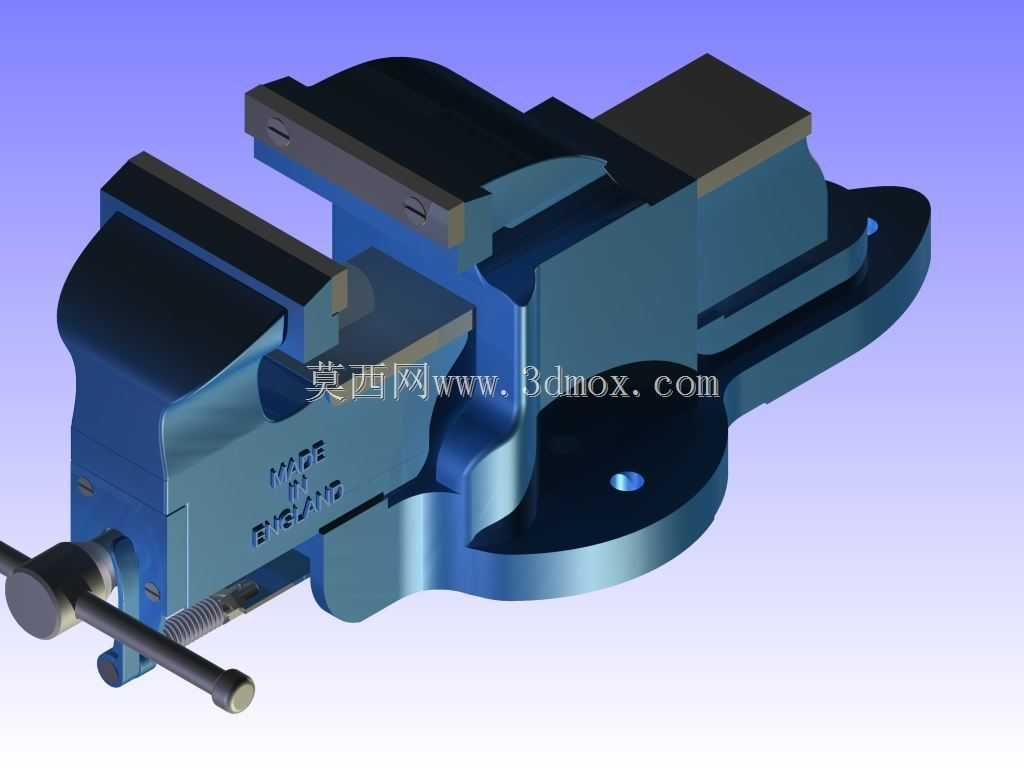

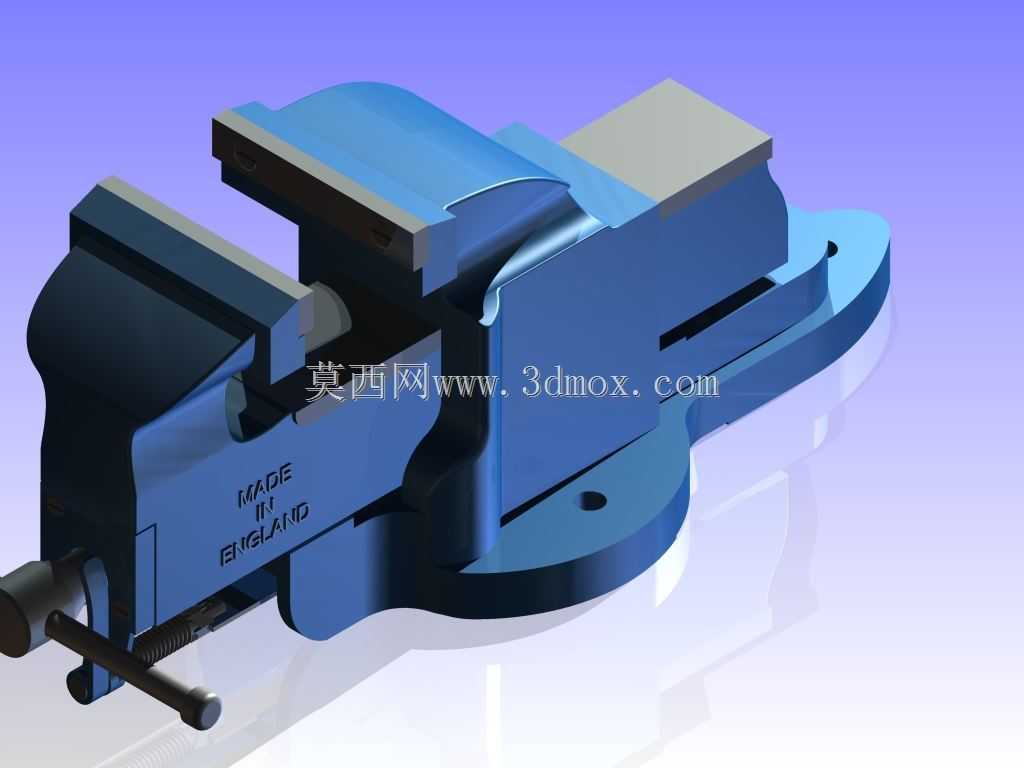

　　这款6英寸规格的重型台钳，是面向机加工车间、设备维修工位、钳工装配场景打造的夹持类工装，日常作业中可承担金属件锯切、锉修、钻孔攻丝、小型部件装配压装等多类工序的工件固定需求，相比轻型台钳，其整体刚性冗余量更高，夹持大尺寸或高硬度工件时不会出现钳身形变、夹持打滑的问题。从结构设计逻辑来看，钳身采用整体式铸钢基体搭配可动钳口的布局，固定钳身与回转底座通过中心定位轴与锁紧机构连接，可根据作业需求实现360度水平回转调整，调整到位后通过底座两侧的锁紧螺栓即可完成角度固定，适配不同朝向的加工操作需求。钳口部分采用可拆卸式硬化钢钳口板，表面加工有交叉防滑齿纹，既可以保证夹持时的摩擦力，避免工件受切削力时移位，当钳口齿纹磨损后也可快速更换钳口板，

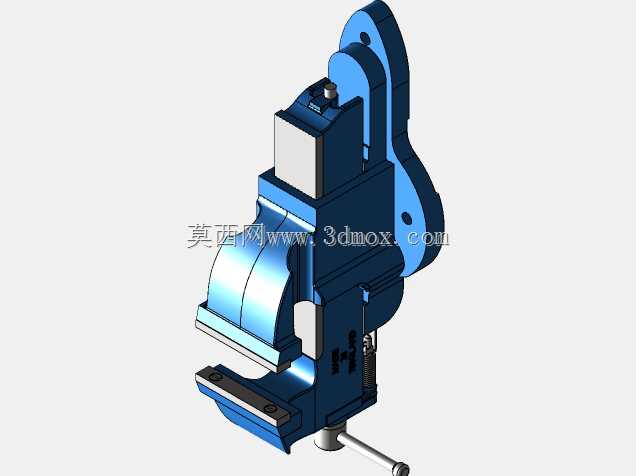

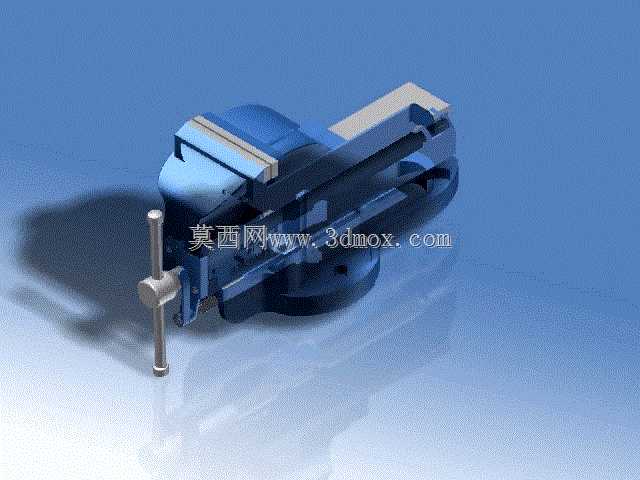

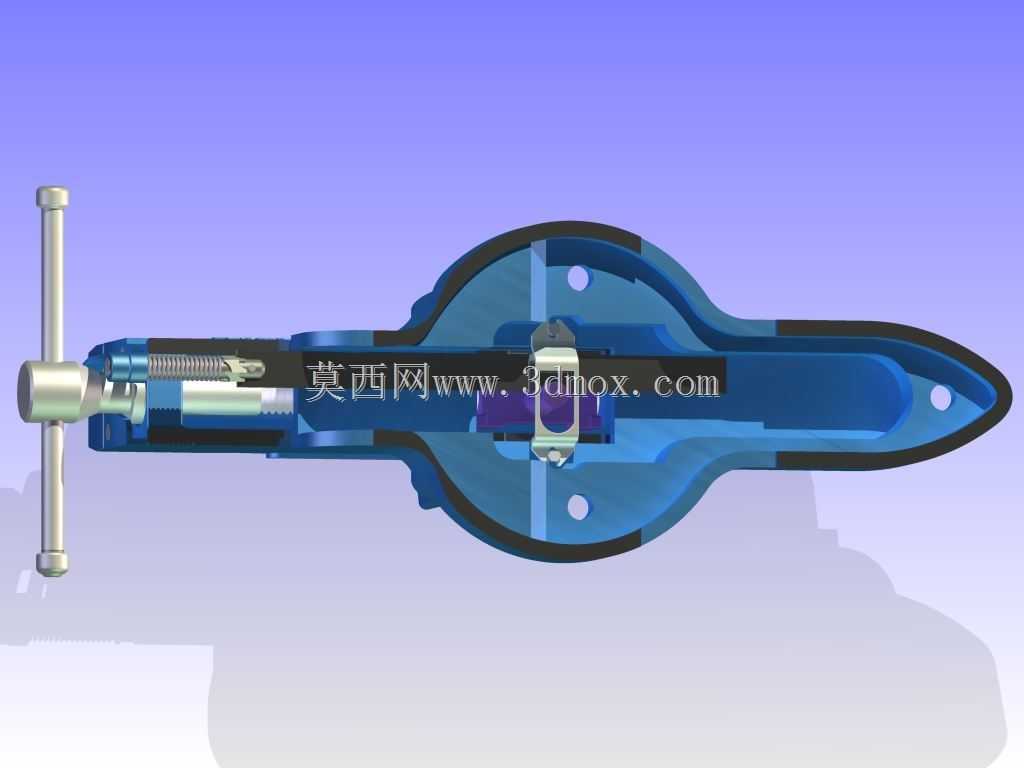

　　无需整体更换钳身，降低长期使用的维护成本。丝杆传动部分采用梯形螺纹传动副，相比普通三角螺纹，其传动承载能力更强，自锁性能更好，夹持工件时不会因为切削振动导致丝杆回松、夹持力下降，丝杆端部配有可穿入加力杆的通孔，当需要夹持大尺寸毛坯件或需要大夹持力的工序时，可穿入加长杆增大夹持力矩，保证夹持稳定性。从安装边界来看，这款台钳的底座预留了三个螺栓安装孔，可通过T型螺栓直接固定在标准钳工工作台或铣床、钻床的工作台上，安装孔位的间距适配多数常规工装台的T型槽布局，无需额外加工过渡转接板即可完成安装；钳身最大开口距离对应6英寸规格，可满足常规尺寸机械零件的夹持需求，钳口闭合时的平行度控制在0.02mm以内，可保证精加工工序中工件的定位精度。

　　日常使用中，这类重型台钳除了常规的金属加工作业，也可承担小型零部件的校直、钣金件弯折、轴承压装等辅助作业，是车间工位、维修站点、五金加工场景中不可或缺的基础工装，其结构设计充分考虑了一线作业的实际需求，在刚性、维护便捷性、操作便利性上做了针对性的平衡，既不会因为过度追求轻量化导致刚性不足，也不会因为结构过于冗余导致操作笨重。
