标准USB公头带线端连接结构

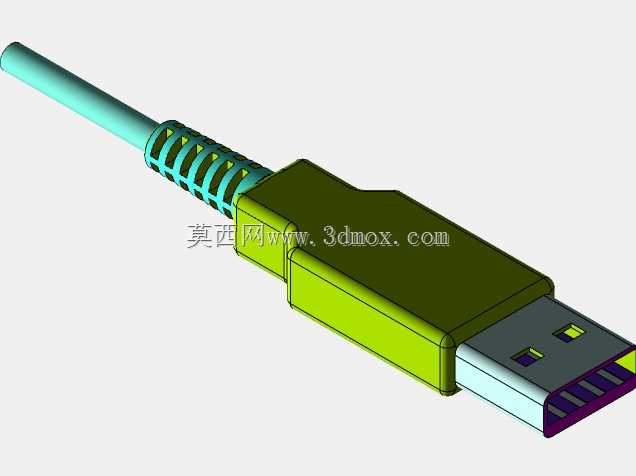

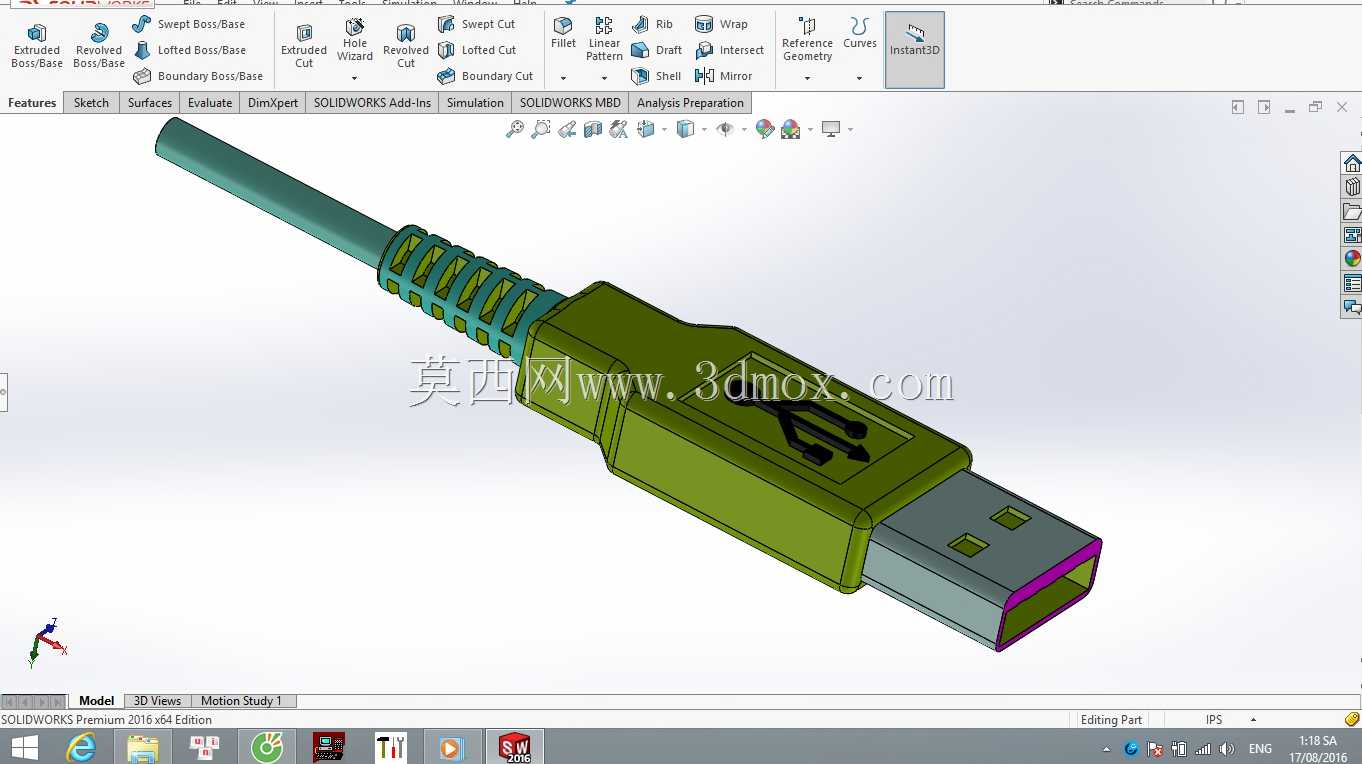

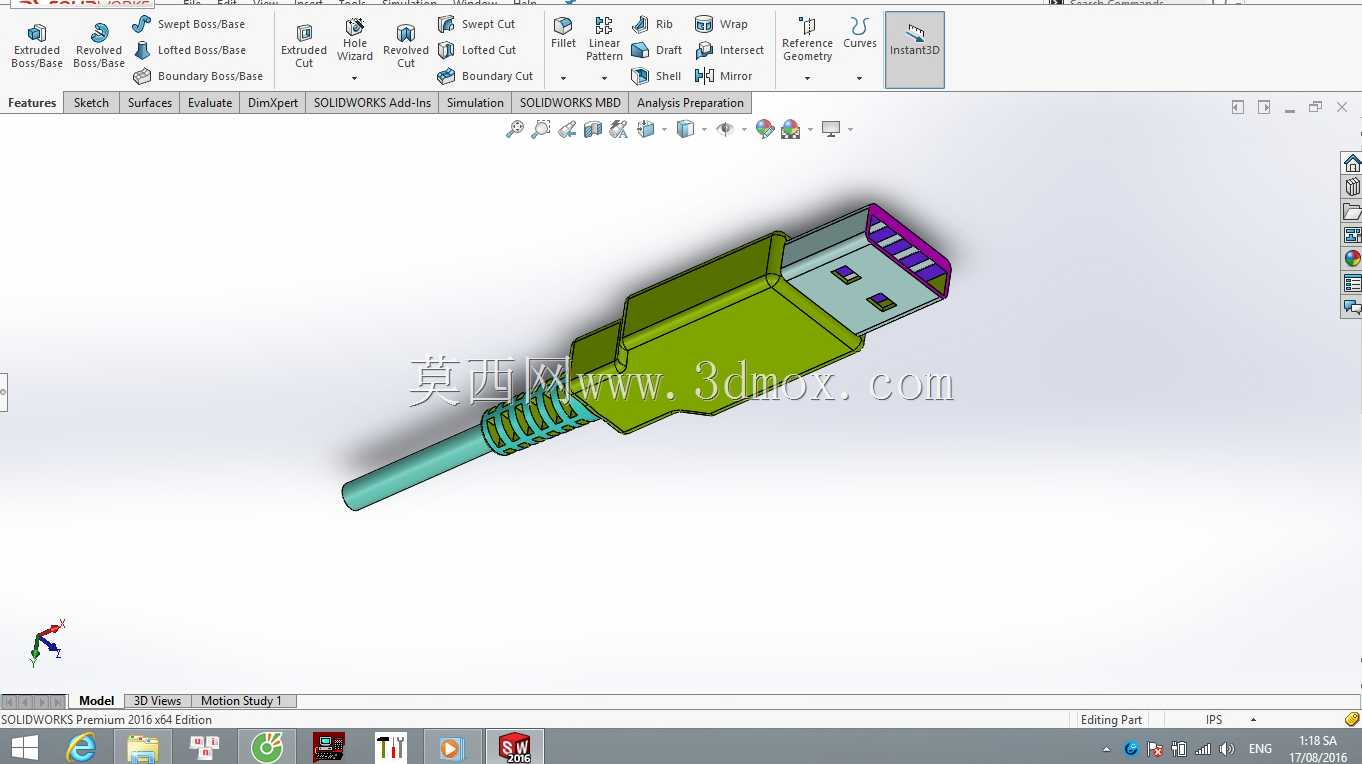

日常电子设备互联场景里，USB公头是出现频率极高的接插部件，不管是外设与主机的有线连接、小型数码设备的充电供电、还是工业控制端的调试数据传输，都能见到这类接头的身影。这款带尾部线缆的USB公头结构，设计时首先要兼顾接插时的对位便利性与长期插拔的结构强度，金属插舌部分严格遵循通用USB接口的尺寸规范，保证能和市面上绝大多数标准USB母座顺畅配合，插合后不会出现松垮旷量，也不会因为尺寸公差导致插接过紧损伤母座触点。接头的塑胶外壳做了阶梯式的过渡造型，靠近插舌的部分做了收窄处理，方便插拔时手指施力，尾部和线缆衔接的位置设计了带镂空格栅的防弯折结构，这个结构是实际使用中非常关键的细节——日常使用中线缆经常会在接头根部发生反复弯折，如果没有防弯折结构做应力分散，线缆内部的线芯很容易在根部断裂，导致接触不良或者完全失效，格栅式的结构可以在允许线缆小角度弯折的同时，限制弯折的最大曲率，避免线芯被过度折损。从安装边界来看，这款接头的整体外轮廓尺寸适配常规的设备接口开孔，插合后外露的外壳部分不会和周边其他接口产生干涉，不管是并排布置的多接口面板，还是空间紧凑的小型设备外壳，都能顺利安装使用。内部的触点排布遵循标准USB的引脚定义，从建模的结构分层能看到金属屏蔽层、塑胶绝缘基座、导电触片的分层设计，金属外壳部分除了提供结构支撑，还能起到电磁屏蔽的作用，减少数据传输过程中的外界信号干扰，保证传输稳定性。尾部的防弯折护套和硬塑外壳之间做了嵌合衔接，不会因为长期拉扯线缆导致护套和主体脱落，线缆和接头内部的触点连接位置预留了足够的压接空间，方便生产时做焊线或者压接工艺处理，整体结构没有多余的冗余设计，每一处造型都对应实际使用中的功能需求，既满足通用互换的尺寸要求，也兼顾了日常使用的耐用性需求，做相关接插件设计或者设备接口布局时，可以直接参考这个结构的尺寸比例与应力设计思路，规避常见的接头根部断裂、插合干涉、屏蔽失效等实际工程问题。
