AqualisD5水泵适配安装金属支架结构

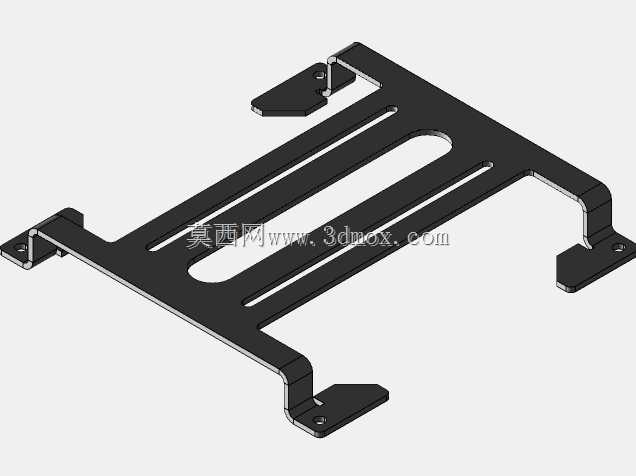

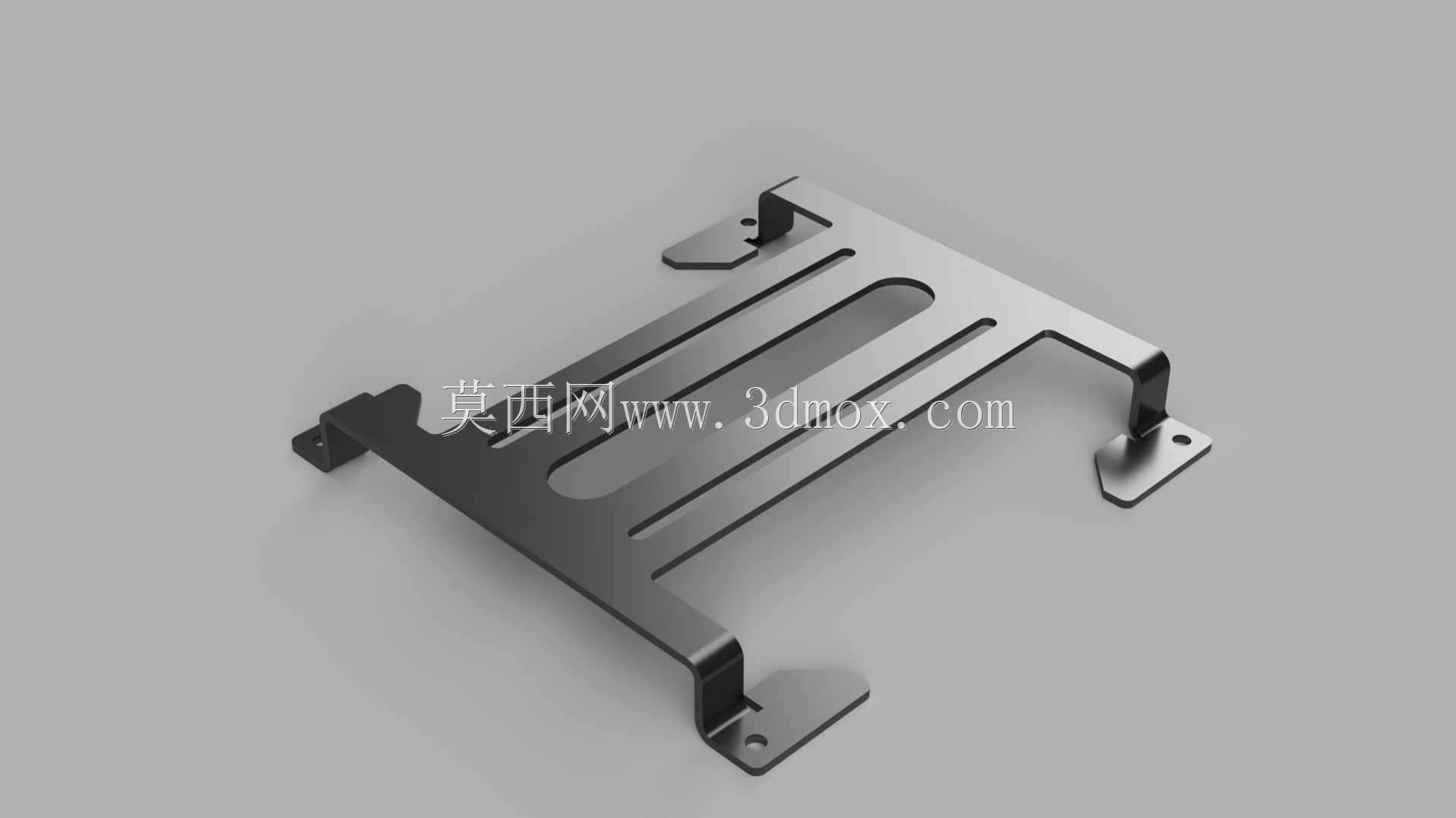

这款支架是针对Aqualis D5水泵开发的专用安装转接构件，主要应用在分体式水冷散热系统的组装场景中，解决水泵本体与常规散热冷排、机箱安装位孔位不匹配的适配问题。日常装机作业里，D5水泵本身的安装孔位多为泵体自身的固定接口，无法直接对接市面主流散热排的安装螺孔，也很难直接固定在机箱内部的标准安装位上，这款支架就承担了中间转接的核心作用，通过自身的结构设计，把水泵的安装接口转换成通用的散热组件安装孔距，让水泵可以稳定固定在散热排或者机箱预设的安装区域，避免水泵运行时的振动带来的管路拉扯、噪音放大问题。从结构设计来看，这款支架采用一体式冲压弯折成型的工艺，主体为平板冲压出多组长条形调节槽，这些槽位不是随意开设的，是对应不同规格冷排、不同安装位置的孔距做的兼容设计，安装时可以顺着槽位微调水泵的固定位置，抵消不同配件之间的孔位加工误差，也能给管路连接留出足够的操作空间，不会出现螺孔对不上强行拧螺丝导致的配件变形问题。支架两端的弯折支脚是核心的受力结构，弯折角度经过精准计算，刚好可以让支架架设在散热排的安装平面上，支脚末端的固定耳片开有标准安装孔，直接对应冷排或者机箱的固定螺柱，不需要额外加装转接垫块。支脚的弯折处做了圆角过渡处理，避免应力集中导致长期使用后弯折处出现金属疲劳断裂的问题，毕竟水泵运行时会产生持续的微幅振动，应力集中的位置很容易在长期振动下出现开裂。从安装边界来看，支架整体的宽度适配标准120/240规格冷排的安装间距，支脚的高度刚好让水泵本体和散热排表面留出足够的间隙，不会出现泵体贴住冷排鳍片导致散热受阻，或者挤压冷排表面密封胶圈的问题。支架主体的长槽设计除了调节孔位，还能起到一定的通风作用，让冷排表面的气流可以顺着槽位流通，不会因为支架完全遮挡冷排表面影响散热效率。实际装机使用时，只需要先把水泵通过适配接头固定在支架的中心安装位，再通过两端支脚的固定孔把支架整体锁在冷排或者机箱安装位上，顺着长槽调整好水泵的角度和位置，让进出水管路的走向顺畅，不会出现过度弯折影响水流量的情况，最后拧紧固定螺丝就可以完成安装。这种一体式冲压支架相比多零件拼接的安装架，整体刚性更好，没有拼接带来的装配间隙，能更好地吸收水泵运行的振动，减少共振产生的异响，同时零件数量少，安装步骤更简单，不需要在组装时反复对齐多个拼接件的孔位，降低装机的操作难度。支架的边缘都做了去毛刺处理，安装时不会划伤水管或者操作人员的手部，金属材质的结构也比塑料支架有更好的抗老化性能，长期在机箱内的温热环境下使用不会出现材质变脆、强度下降的问题。
