台式机CPU散热用轴流风机结构设计

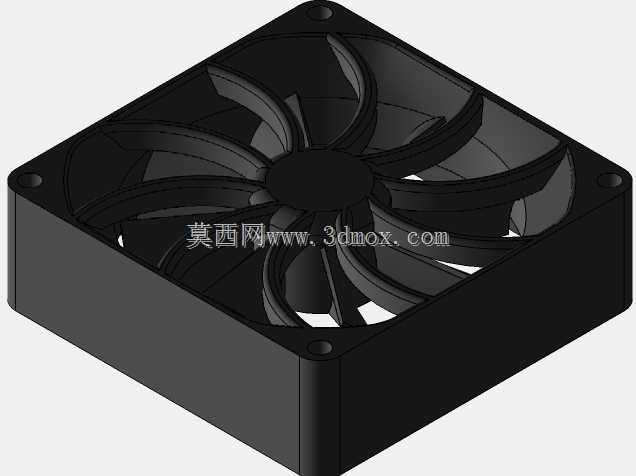

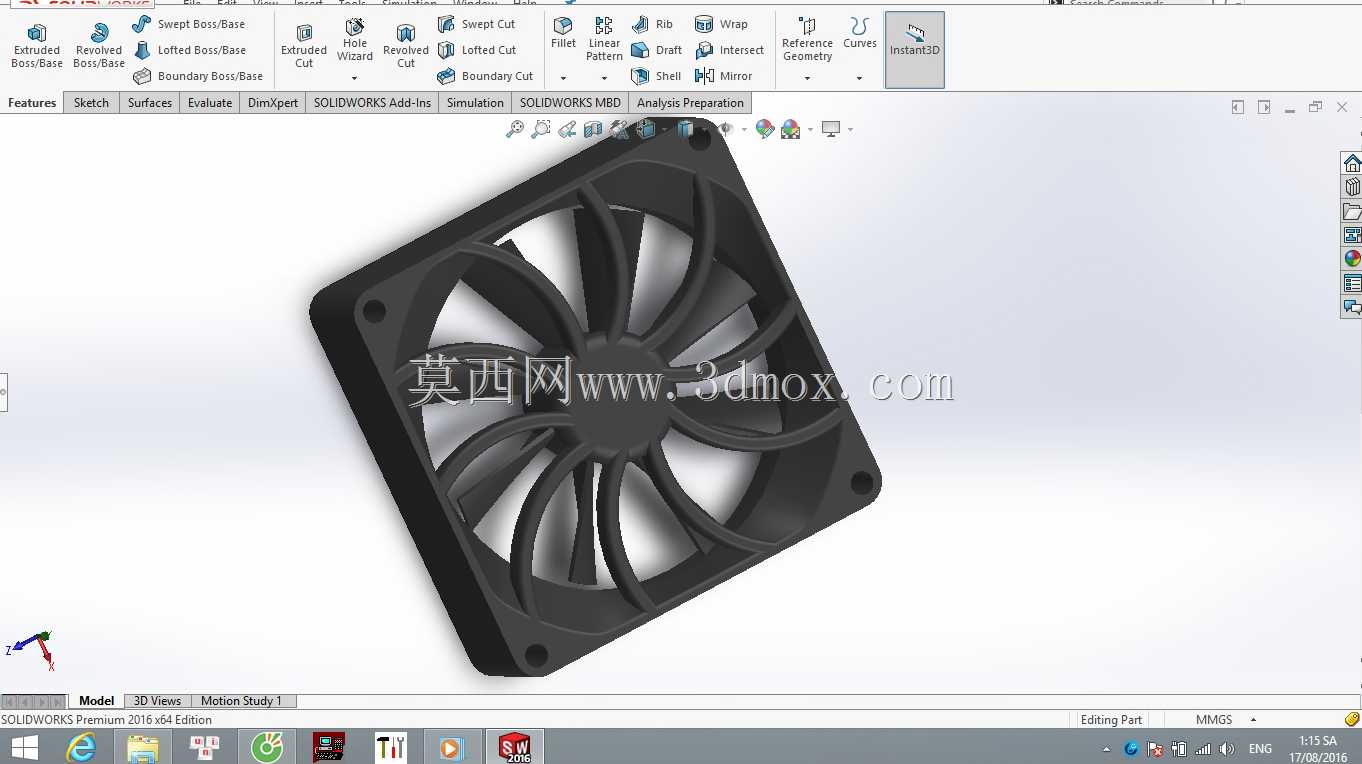

日常做PC整机散热方案匹配时，这类标准120mm规格的轴流风扇是最常接触的通用散热部件，不管是塔式CPU散热器的风冷模组搭配，还是机箱进出风的风道搭建，甚至部分紧凑型水冷排的散热配套，都能见到同结构产品的应用。做这个模型的结构设计时，首先要卡死的是安装边界尺寸，外框采用正方形切角设计，四个角预留标准安装孔位，孔位间距完全符合ATX机箱、市售主流塔式散热器的通用安装规范，安装时不需要额外做转接支架，直接用配套的橡胶减震钉或者自攻螺丝就能固定，不会出现干涉主板内存插槽、显卡PCIe挡板的问题。扇叶的曲面设计是整个结构的核心，做叶片型线时要平衡风量、风压和运转噪音三个核心指标，七片叶片采用不等距排布设计，能打散叶片旋转时切割空气产生的同频共振噪音，避免长时间高转速运转时出现尖锐的风切声；叶片前缘做了小角度切边处理，能减少空气进入叶道时的紊流损失，后缘的倾角设计则能提升出风的风压，让气流可以更顺畅地穿过CPU散热鳍片的间隙，带走鳍片上蓄积的热量。外框的结构设计也做了针对性优化，框体边缘做了加厚处理，提升整体结构强度，避免高速运转时框体产生共振，扇框内侧和叶尖的间隙控制在极小范围内，减少叶尖漏风损失，提升风扇的实际送风效率；中心的轮毂部分做了内凹设计，预留了标准直流无刷电机的安装空间，电机走线可以隐藏在轮毂和外框的加强筋内部，不会干扰气流的正常流动。实际选型匹配时，这类风扇可以根据整机的散热需求调整转速区间，低转速下满足日常办公的静音需求，高转速下能压住CPU满负载运算时的散热需求，安装时要注意出风方向的标识，确保气流顺着风道走向流动，避免出现风道短路影响整体散热效果。做三维建模过程中，扇叶的曲面曲率是建模难点，需要反复调整曲面的控制点，确保叶道内的气流流动顺畅，没有突兀的折角，避免后续开模生产时出现应力集中的问题，同时外框的安装孔位要严格对齐通用安装标准，保证和市售配件的互换性。
