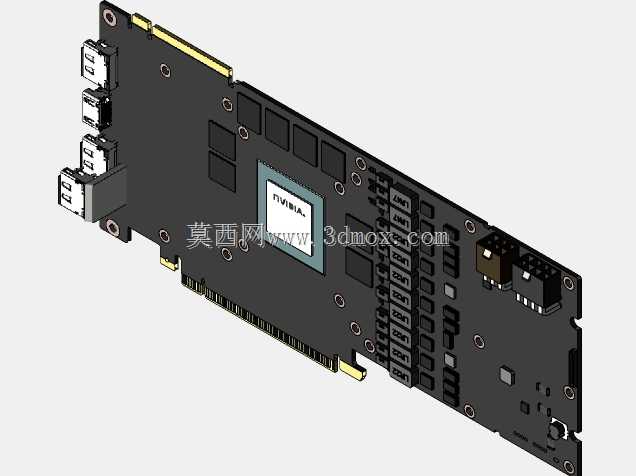

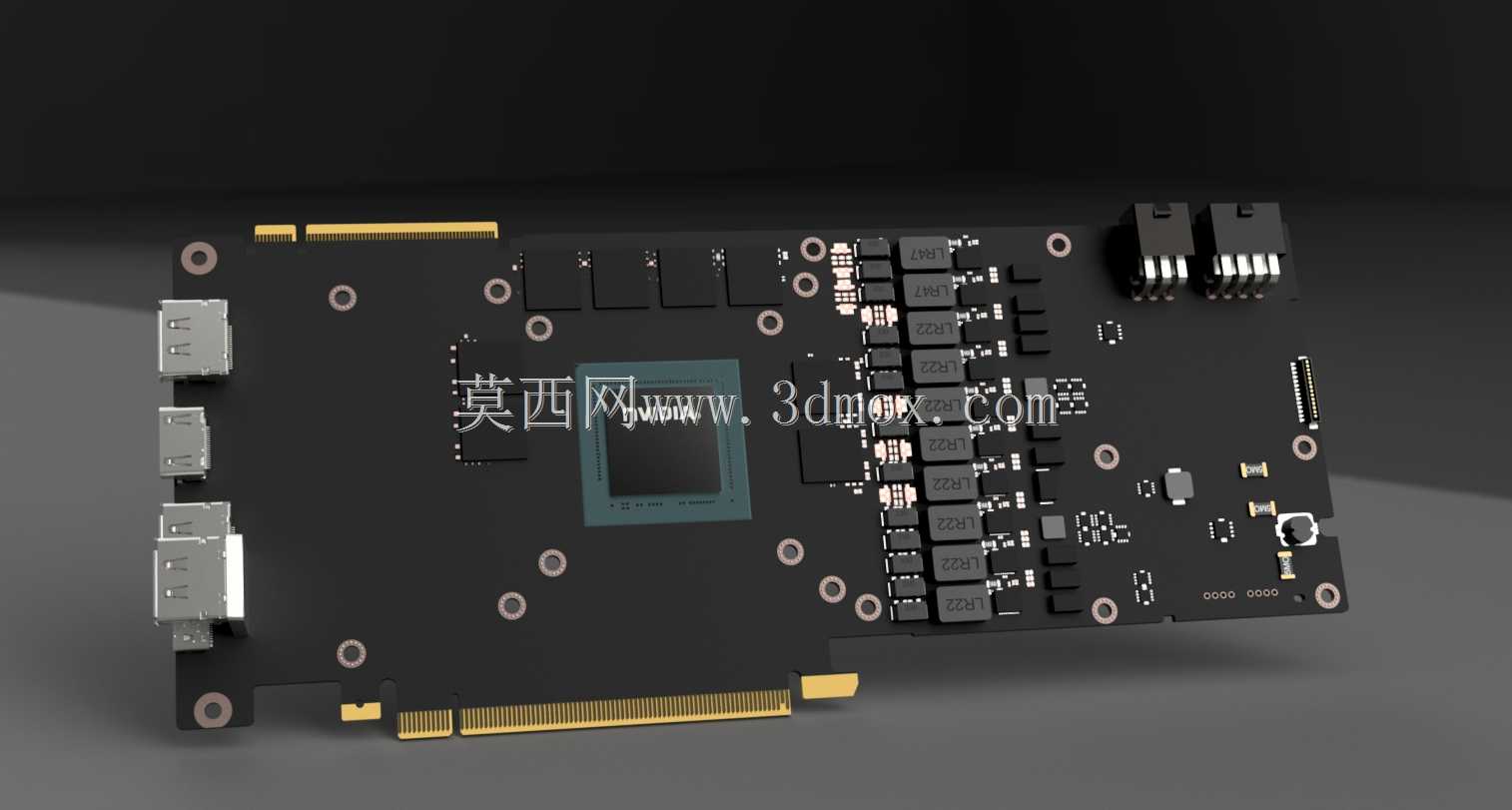

RTX2080方正版显卡印刷电路板结构设计

这款显卡印刷电路板的结构设计，首先要匹配台式机PCI-E插槽的安装边界，金手指区域严格遵循PCI-E x16接口的尺寸规范，板边定位孔的孔径、孔位间距完全适配公版显卡散热器的安装柱位置，装机时可直接匹配标准ATX机箱的显卡固定位，不会出现板卡过长、接口错位的问题。板载元件布局围绕核心GPU芯片做分区规划，核心供电区域集中布置在板身右侧，多相供电的MOS管、电容、电感呈规整阵列排布，既缩短了供电回路的走线长度，降低线路损耗，也给供电模块的散热预留了充足的接触空间，可直接贴合散热底座的导热垫。板身左侧布置三个视频输出接口，接口固定片的伸出长度与板边距离严格控制，确保装机后接口与机箱挡板开孔完全对齐，不会出现接口内凹、插接线材受阻的情况。板身上方预留的供电接口位置，刚好对应显卡顶部的空间，插拔8Pin供电线时不会和机箱内部其他走线产生干涉。在实际应用场景中，这类板卡可直接用于台式游戏主机、图形工作站的硬件组装，也可作为板卡设计教学的参考样件，帮助结构设计人员理解高速数字电路板的布局逻辑。设计过程中充分考虑了生产制造的工艺要求，板边圆角处理避免生产转运过程中出现板边崩裂，元件焊盘的尺寸、间距符合SMT贴片加工的工艺公差，可直接适配常规回流焊生产线的加工要求。板身的走线避让区域做了明确的分区，高速信号走线区域避开了供电模块的强干扰源，保证信号传输的稳定性，固定孔周围做了接地处理，减少板卡工作时的电磁干扰。整个板型的长宽尺寸控制在标准双槽显卡的范围内，安装后不会占用相邻的PCI-E扩展槽位，给用户后续加装其他扩展卡预留了空间。
