LF411系列低偏移JFET输入运算放大器

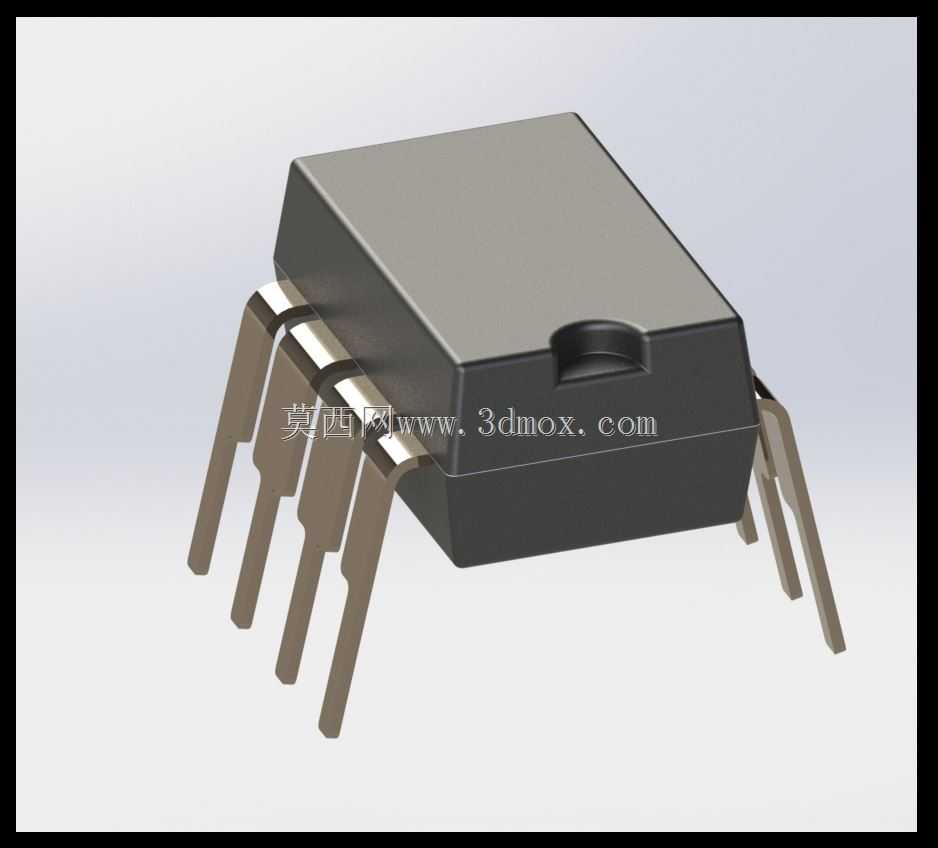

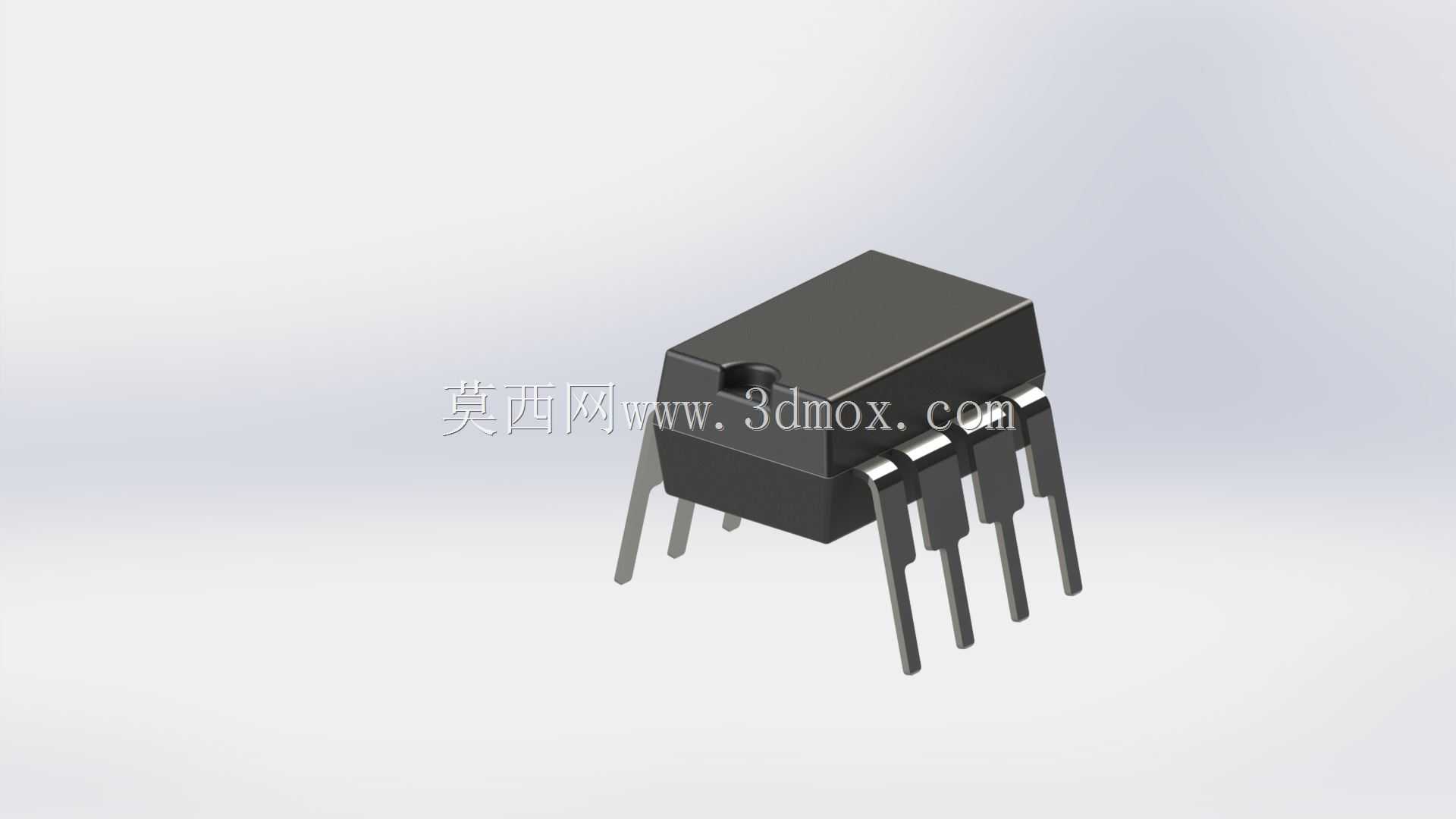

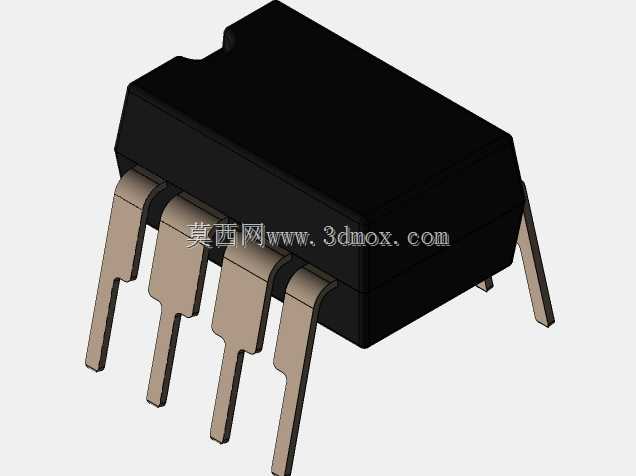

在工业测控板卡、精密信号调理前端、音频前级放大电路的PCB布局阶段，工程师往往需要精准还原直插式运算放大器的三维外形，避免出现器件与周边电容电阻干涉、焊盘引脚对位偏差、塑封本体与散热片间隙不足的问题，这款还原直插八脚封装的JFET输入运算放大器模型，正是为这类硬件结构设计场景提供精准的装配参考。从实际电路功能来看，这类低偏移漂移的JFET输入运放，主要承担小信号高阻抗输入放大、有源滤波搭建、阻抗变换缓冲的作用，常见于工业传感器信号采集回路、实验室测试仪器前端、高精度电源反馈环路中，相比普通双极型输入运放，它的输入偏置电流极低，适合对接高输出阻抗的传感器件，比如压电式振动探头、光电二极管检测回路，不会因为输入阻抗不匹配拉低被测信号幅值。做三维建模的时候，首先要还原的是DIP-8直插封装的安装边界：塑封本体的长宽尺寸严格对应JEDEC标准的八脚双列直插规格，本体顶部的定位凹点是装配防呆的关键结构，建模时特意保留了这个凹点的圆弧过渡细节，避免生产插件时器件方向插反导致电路烧毁。两侧伸出的引脚做了符合实际成型工艺的弯折角度，引脚的宽度、引脚间距、引脚伸出本体的长度都严格匹配量产器件的实际尺寸，引脚末端的倒角也做了还原，方便插件时顺利穿过PCB焊盘孔，不会出现引脚卡滞孔位的问题。很多工程师在做三维布局时容易忽略引脚的成型弧度，直接做成直杆状，会导致实际装配时引脚长度计算偏差，要么引脚穿出PCB过长增加剪脚工序，要么引脚过短无法可靠焊接，这个模型里的引脚弯折弧度完全参考量产器件的成型工艺，从本体引出的水平段、向下弯折的圆弧段、插入PCB的垂直段比例都和实物一致。塑封本体的表面做了符合实际器件的哑光黑质感还原，没有多余的装饰结构，本体侧面的合模线细节也做了简化处理，既保证模型轻量化，不会拖慢PCB装配的整体装配体运行速度，又能准确反映器件的实际占用空间。在做整机结构设计时，这类直插器件的高度尺寸是重点校核对象，模型里本体顶面到PCB板面的安装高度严格按照实物测量值设定，方便工程师核算上方屏蔽罩、外壳盖板的预留间隙，避免合盖时压到器件本体造成引脚脱焊或者器件损坏。对于需要做散热设计的应用场景，比如运放在输出级持续带载工作的回路，工程师可以基于这个模型的本体外形尺寸，设计配套的小型散热卡扣，直接卡在塑封本体上，模型的本体侧面平整度、厚度尺寸都和实物一致，设计出来的散热卡扣不用反复修改适配尺寸。另外在做教学演示或者装配工艺文件制作时，这个模型的定位凹点、引脚排布都清晰可辨，可以直接用来做插件工序的可视化指导，帮助产线操作人员快速识别器件方向，减少插件错误率。
