MACH3数控运动控制板结构设计

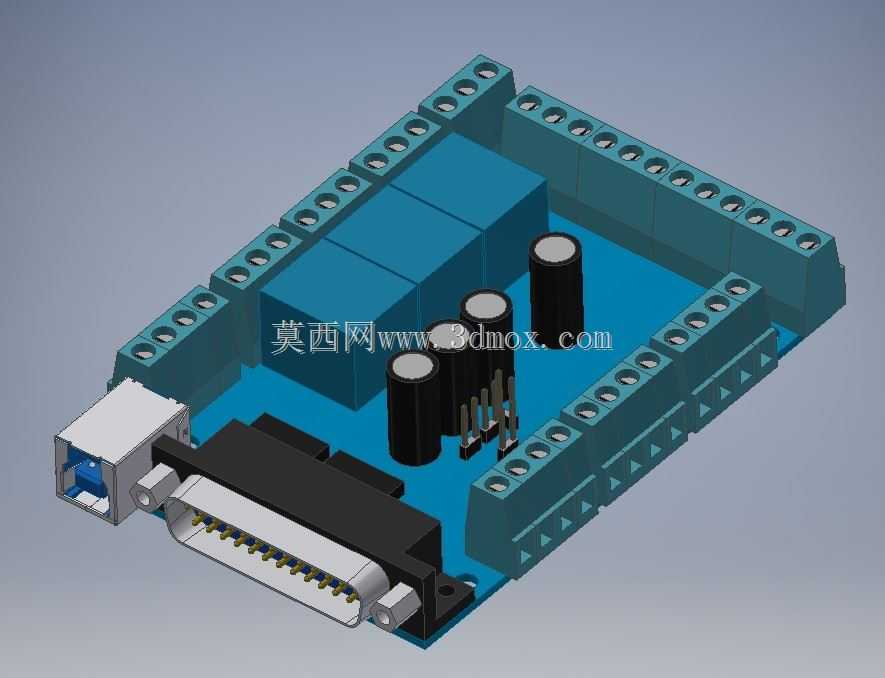

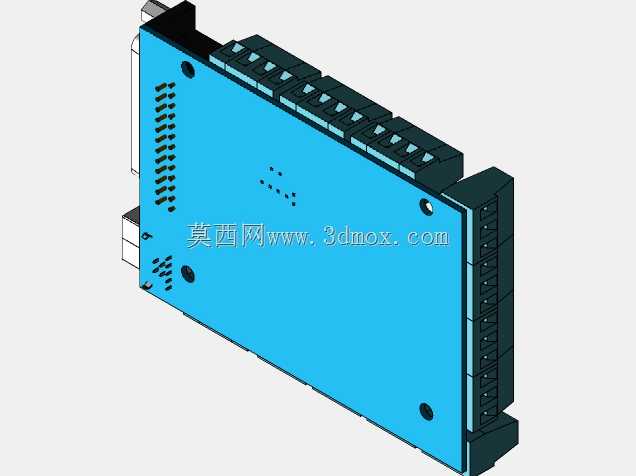

这款MACH3控制板是面向小型数控加工设备开发的运动控制核心载体，主要适配桌面级雕刻机、小型数控铣床、等离子切割机这类采用步进驱动的数控装备，承担上位机软件与驱动执行端之间的信号中转、逻辑处理功能，是DIY数控设备、小型非标数控改造场景里的核心硬件部件。从结构设计来看，整块板采用矩形PCB基板布局，板载元件排布充分考虑了安装空间与接线便利性，外围整圈布置螺钉式接线端子排，所有输入输出信号端口均沿板边排布，接线时无需在板件上方预留过多操作空间，能有效压缩电控箱内部的走线占用空间。板载集成了四路继电器输出模块，可直接对接主轴启停、冷却泵开关、气路电磁阀这类开关量负载，无需额外外接中间继电器模组，减少了电控系统的外接部件数量，降低了柜内布线的复杂度。接口端配置了DB25并行接口用于连接上位机的LPT端口，同时预留了USB接口适配新型号的MACH3控制方案，兼顾了老款并口设备与新款USB传输方案的兼容性。板上的电解电容均沿信号流向排布在电源输入回路附近，做好了电源滤波的布局优化，减少动力回路对弱电信号的干扰。安装边界上，板件四角预留了标准M3安装孔位，孔位间距符合通用电控板安装尺寸规范，可直接固定在标准DIN导轨安装板上，也可通过铜柱直接固定在电控箱底板，安装时板件底部与安装面预留3mm以上间隙即可，避免板底焊点与金属安装面接触造成短路。设计时充分考虑了现场接线的操作习惯，强电相关的接线端子与弱电信号端子做了分区排布，继电器区域与信号输入区域保持足够的电气间隙，避免强电串入弱电回路损坏上位机设备。板上的接口标识均采用丝印直接标注在对应端子旁，现场接线时无需额外查阅说明书即可快速完成端口对应，降低了设备组装阶段的接线出错概率。在实际设备应用中，这款控制板可直接输出步进电机所需的方向与脉冲信号，支持最多六轴的运动控制输出，能满足小型三轴雕刻机、四轴旋转轴加工设备的控制需求，板载的急停信号接口、限位信号接口均采用光耦隔离设计，可有效屏蔽现场的电磁干扰，避免设备运行过程中出现误触发、丢步的问题。
