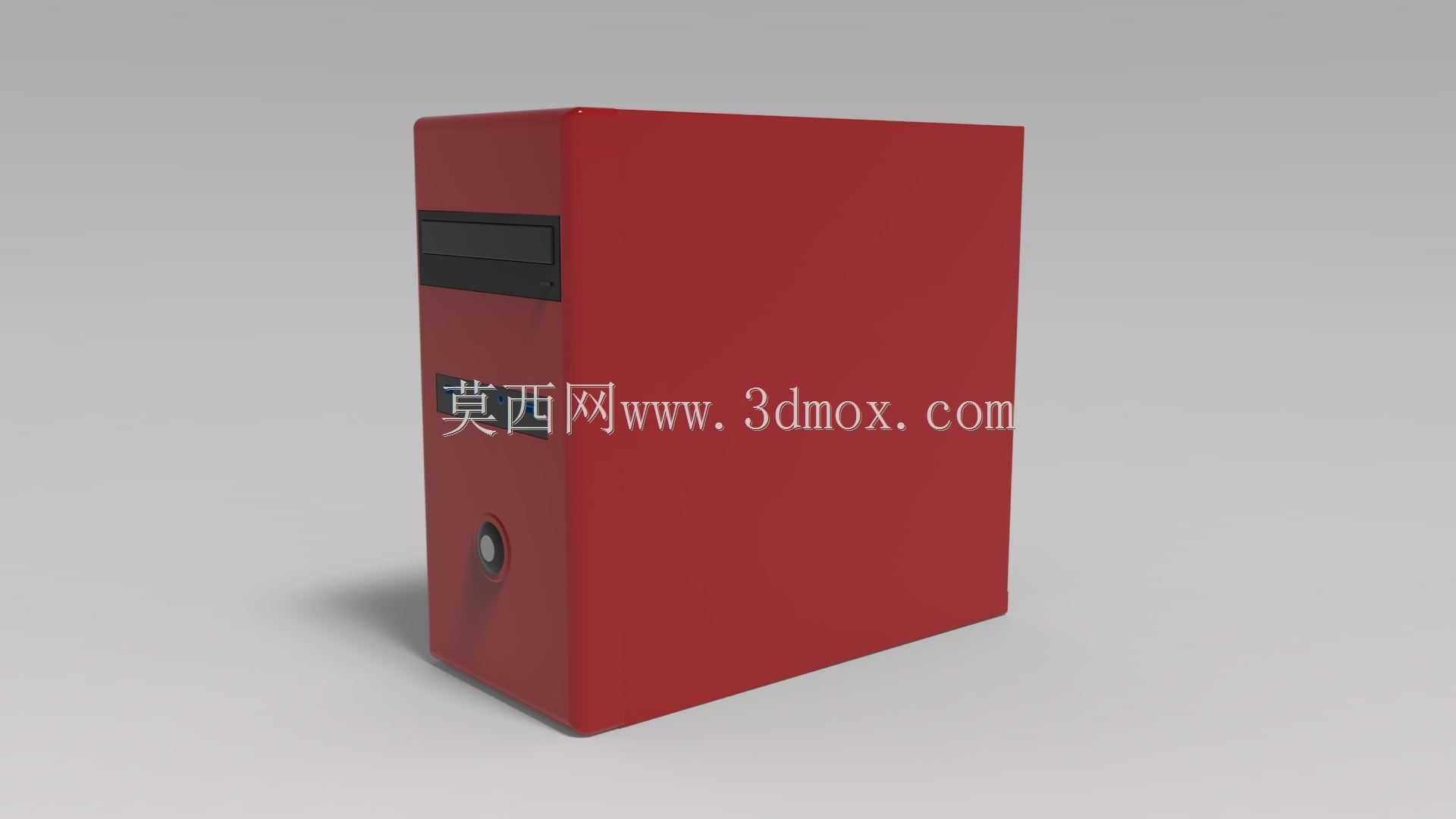

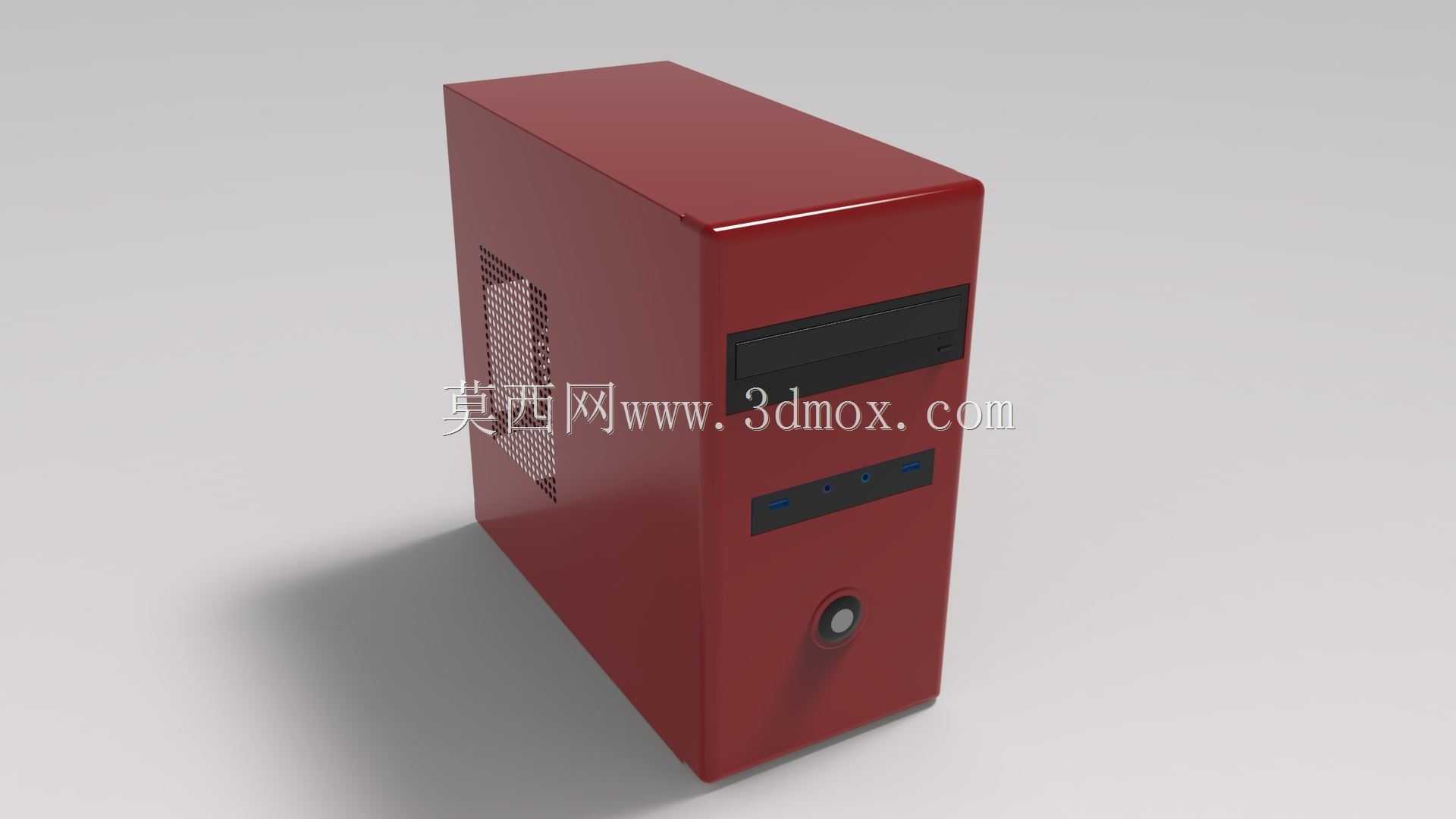

红色立式台式电脑主机机箱结构设计

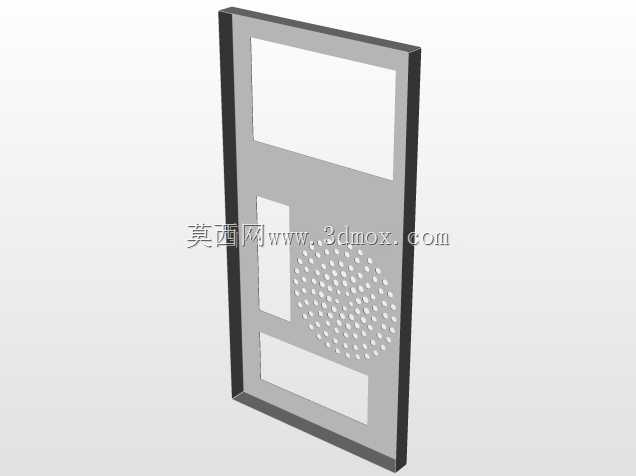

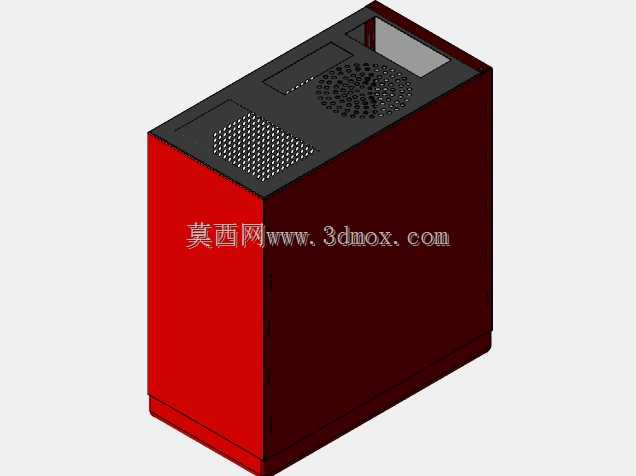

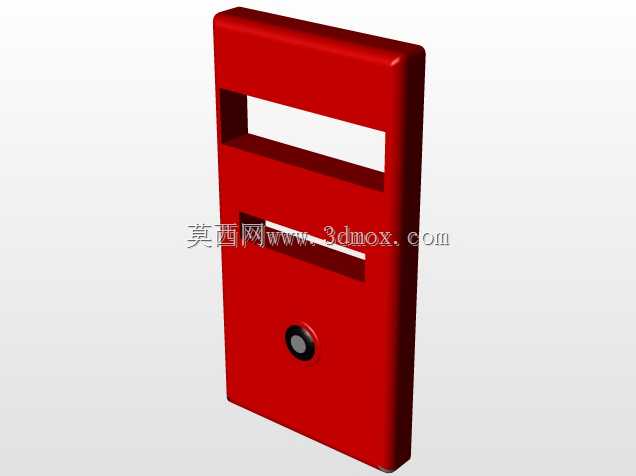

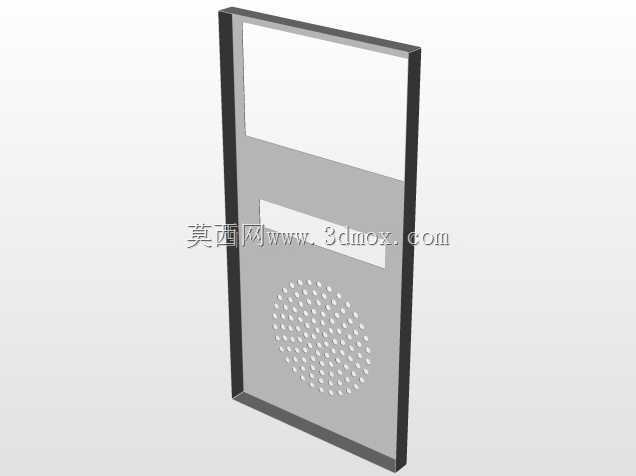

日常办公、家用娱乐、小型工作站场景中，塔式电脑主机是承载核心计算硬件的核心载体，其机箱结构设计直接决定硬件安装兼容性、散热效率与长期使用稳定性。这款立式塔式机箱采用紧凑ATX结构布局，整体为立式长方体造型，外壳采用一体弯折的冷轧钢板搭配红色烤漆饰面，边角做了R3圆角过渡处理，既避免钣金锐边划伤装配人员，也能在日常搬运挪动时减少磕碰掉漆的概率。从结构分区来看，机箱正面预留了标准5.25英寸光驱安装位，下方对应前置IO区域，集成USB接口、音频输入输出接口与开机按键，按键做了内凹式设计，避免日常误触触发开关机操作；正面左侧区域开设有矩阵式通风冲孔，冲孔孔径控制在2mm，既保证进风通量，也能阻挡大体积杂物进入机箱内部，冲孔后方对应硬盘安装位的进风通道，可直接为机械硬盘、固态硬盘提供前置冷风供给，降低高负载运行时的硬盘积热问题。机箱内部结构做了分层设计，下部为电源安装仓，采用独立风道隔离设计，电源进风直接从机箱底部防尘网进入，排出热风直接导向机箱后部，不会与CPU、显卡的散热风道形成紊流；中部为主板安装基座，预留了标准ATX、M-ATX主板的铜柱安装孔位，孔位公差控制在0.2mm以内，保证主板安装时不会出现孔位错位、螺丝无法对齐的问题；主板安装位右侧预留了显卡安装空间，可兼容长度不超过320mm的独立显卡，满足主流游戏、设计类显卡的安装需求。侧板采用抽拉式快拆结构，边缘做了卷边处理，拆卸时无需额外工具，拧下后部固定手拧螺丝即可向后抽出侧板，方便日常硬件升级、清灰维护；机箱后部预留了主板IO挡板位、PCIe扩展槽位、后置风扇安装位与水冷排安装孔位，可支持120mm后置排风风扇或者120规格一体式水冷的安装，扩展灵活性足够覆盖普通办公到中度设计渲染的使用需求。设计过程中优先考虑了装配公差与硬件兼容性，所有安装孔位都做了翻边强化处理，避免长期拆装螺丝出现孔位滑牙；外壳钣金厚度选用0.8mm冷轧钢板，兼顾结构强度与整机重量控制，空箱重量控制在合理区间，搬运挪动不会过于笨重，同时也不会因为板材过薄导致硬件安装后出现共振异响。机箱底部预留了10mm高的支撑脚垫，既可以抬升机箱保证底部进风通畅，也能避免桌面水渍直接接触机箱底部造成锈蚀，脚垫采用防滑橡胶材质，放置在光滑桌面也不会轻易滑动。
