适配树莓派3B+的带散热风扇安装位外壳

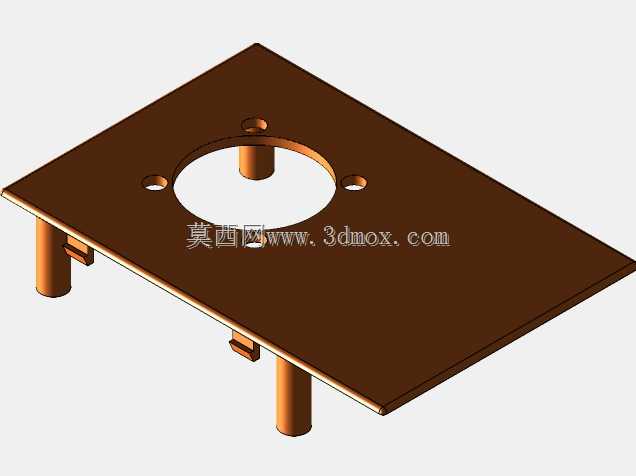

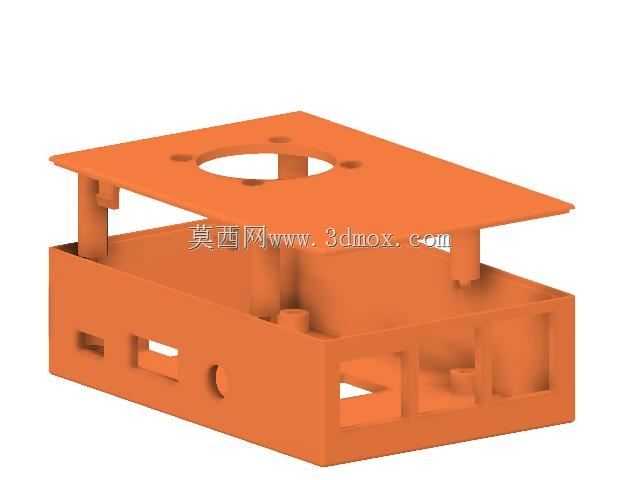

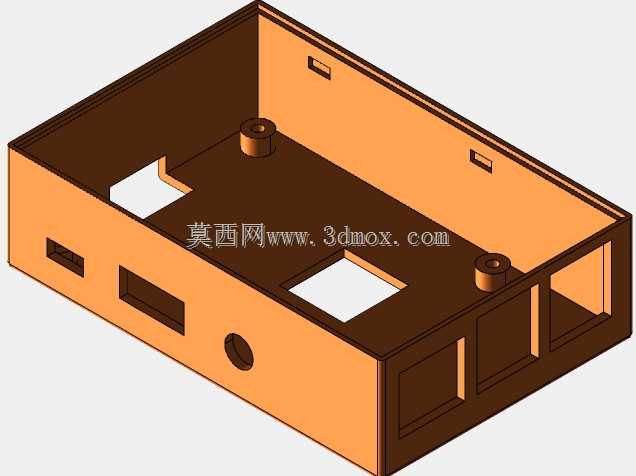

在嵌入式开发、小型智能硬件原型搭建场景中，开发板的防护与散热一直是结构设计需要兼顾的核心需求，这款针对树莓派3B+设计的外壳，正是围绕实际使用中的痛点完成结构设计。日常使用中，裸露的树莓派开发板容易受桌面积尘、接线拉扯、意外磕碰影响，轻则接口松动接触不良，重则板载元件被静电击穿或物理损坏，同时树莓派3B+在高负载运行视频解码、边缘计算任务时，主控芯片温升明显，仅靠板载散热片很难将温度控制在稳定工作区间，容易出现降频卡顿的问题。这款外壳采用上下分层的扣合结构，下壳体完全贴合树莓派3B+的板型轮廓，所有侧边接口位置都预留了精准的避让开口，包括电源接口、HDMI输出口、以太网口、USB接口以及音频输出口，不需要拆卸外壳就能完成所有外设的插拔操作，不会出现接口对位偏差、插拔受阻的问题。下壳体内部设置了多组定位柱，对应开发板上的固定安装孔位，装配时直接将开发板对准定位柱放置即可，不需要额外粘接或者复杂锁付，就能限制开发板在壳体内的横向、纵向窜动，避免搬运、移动过程中板体晃动导致接线松脱。上壳体的核心设计是预留了40毫米规格风扇的安装位，安装位周围设置了对应风扇固定孔的支撑柱，风扇装配后出风方向正对下壳体内的开发板主控区域，配合底部预留的通风间隙形成贯通的散热风道，冷空气从底部间隙进入壳体，带走板卡元件工作产生的热量后，从顶部风扇位置快速排出，能有效降低高负载工况下的核心温度，避免过热降频。上下壳体之间通过一体成型的卡扣结构实现连接，不需要额外使用螺丝固定，日常需要更换散热配件、调整板载跳线时，直接掰开卡扣就能拆开壳体，维护操作十分便捷。外壳整体的安装边界完全控制在树莓派3B+板卡尺寸的合理外延范围内，不会额外占用过多桌面安装空间，既可以直接放置在桌面使用，也可以通过壳体预留的固定孔位安装到小型设备机架、智能硬件外壳内部，适配嵌入式项目的集成安装需求。壳体的壁厚设计兼顾了结构强度与轻量化需求，日常使用中足以承受常规的磕碰压力，不会因为轻微挤压就出现变形压损板载元件的问题，所有边角位置都做了圆角过渡处理，没有尖锐的毛刺棱角，装配和日常拿取时不会划伤手部。
