DO-41封装直插二极管电子元件结构

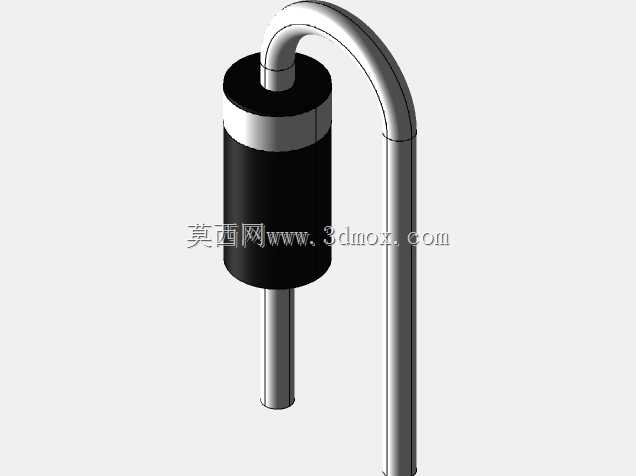

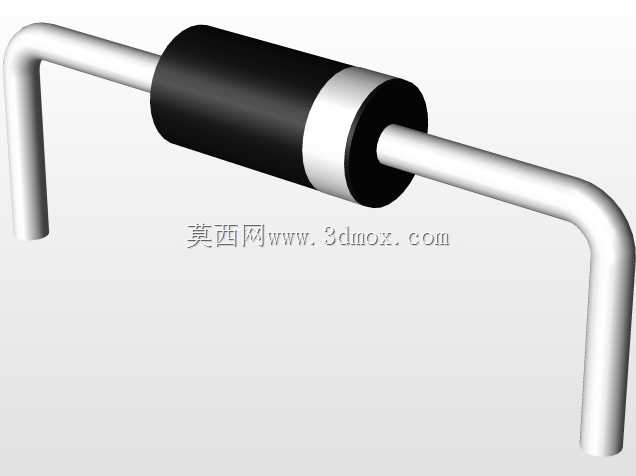

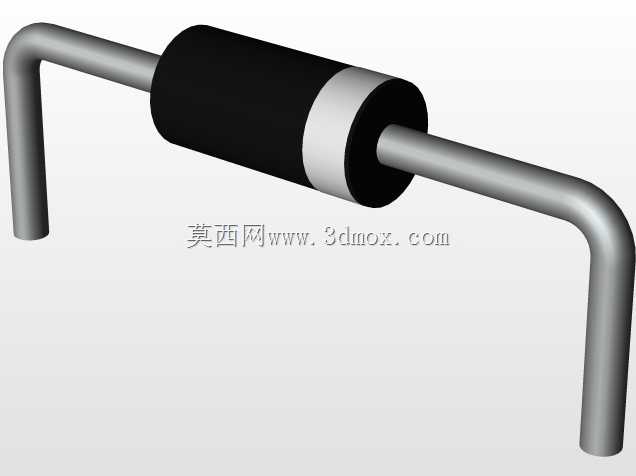

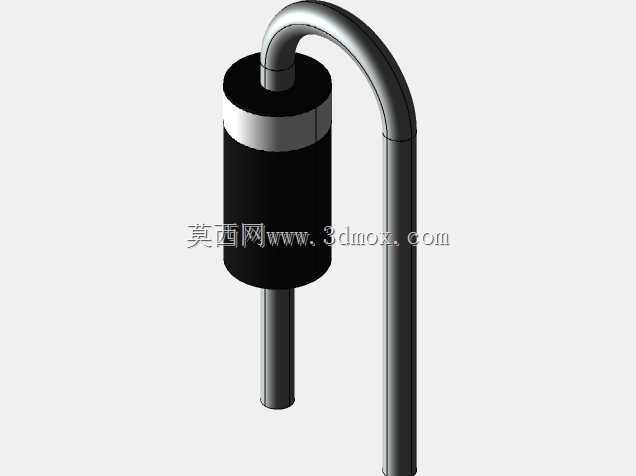

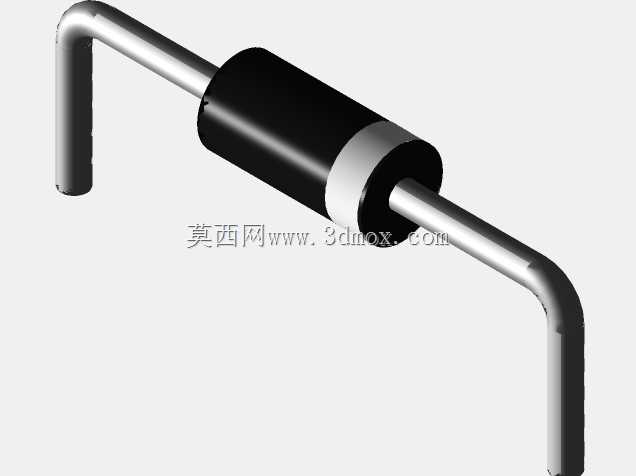

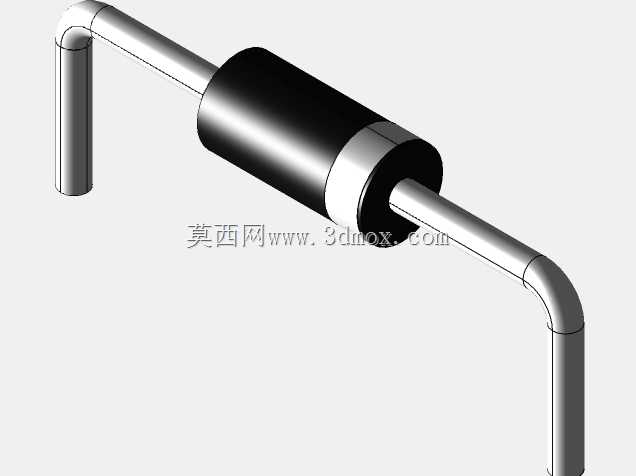

在消费类电子板卡、工业控制电路板、电源模块的直插元件布局场景中，DO-41封装的轴向二极管是极为常见的半导体被动器件，这类元件承担着整流、续流、稳压、反向保护等核心电路功能，其三维结构的精准还原，对PCB布局干涉检查、整机装配空间校核、生产工艺模拟都有实际参考价值。做板级结构设计时，很多新手容易忽略直插元件的引脚成型尺寸与安装间距匹配问题，要么引脚留长导致元件浮高过波峰焊时歪斜，要么引脚剪得过短无法穿过焊盘造成虚焊，这个模型还原的尺寸参数刚好覆盖了两种主流安装方式的边界：元件本体直径2.5mm、长度5mm，引脚为轴向延伸的镀锡铜引线，当采用水平贴板安装时，适配4mm的PCB孔位节距，此时元件本体紧贴PCB板面，抗震性能更好，适合车载、工控类高振动场景的板卡设计；当采用垂直立式安装时，适配15mm的孔位节距，此时元件本体垂直于板面竖立，能大幅节省板面占用空间，适合高密度排布的小功率电源、适配器类产品。设计这类元件的三维模型时，不能只做外观示意，要重点还原几个影响装配的关键特征：首先是引脚的直径公差，常规DO-41封装二极管引脚直径在0.6-0.8mm区间，模型里要按通用公差做合理偏移，避免干涉检查时出现引脚穿不过焊盘的误判；其次是本体两端的引脚封接位置，要还原实际生产中的封胶凸台结构，这个位置是引脚应力集中点，做引脚成型折弯时，折弯点必须距离封接位置至少2mm以上，否则容易造成玻璃绝缘子破裂导致元件失效，模型里保留这个凸台特征，能让结构工程师在做引脚成型工装设计时直接参考定位。另外要注意本体表面的色环标识位置，虽然色环是极性标识不影响结构装配，但在做整机BOM可视化、装配作业指导书渲染时，准确的色环位置能帮助产线作业人员快速识别极性，减少反向插装的不良率。很多工程师在调用通用二极管模型时，经常遇到安装节距不匹配的问题，要么水平安装时孔位对不上，要么垂直安装时引脚长度不够，这个模型同时兼顾两种安装方式的尺寸边界，不管是做卧式插装的电源板布局，还是立式插装的高密度控制板设计，都能直接调用进行空间校核，不需要反复调整尺寸参数。在做热仿真模拟时，这个模型的本体尺寸还原度足够支撑基础的热阻计算，DO-41封装的二极管本体环氧树脂的热导率、引脚铜材的导热参数都可以直接匹配模型尺寸赋值，不需要额外修正几何参数，能减少仿真前的模型处理工作量。
